卸下前方 2.5 吋硬碟背板

使用此資訊卸下四個、八個或十個 2.5 吋熱抽換硬碟的背板。

關於此作業

以下說明如何卸下十個 2.5 吋熱抽換硬碟的背板。您可以用同樣的方法卸下四個或八個 2.5 吋熱抽換硬碟的背板。

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 卸下上蓋。請參閱卸下上蓋
  2. 從機槽卸下所有已安裝的硬碟和硬碟填充板。請參閱卸下 2.5 吋/3.5 吋熱抽換硬碟
  3. 從背板拔除纜線。請參閱內部纜線佈線如果纜線接頭附有保護防塵蓋,請務必重新將其裝回。
  4. 抓住背板並小心地從機箱中拿出。

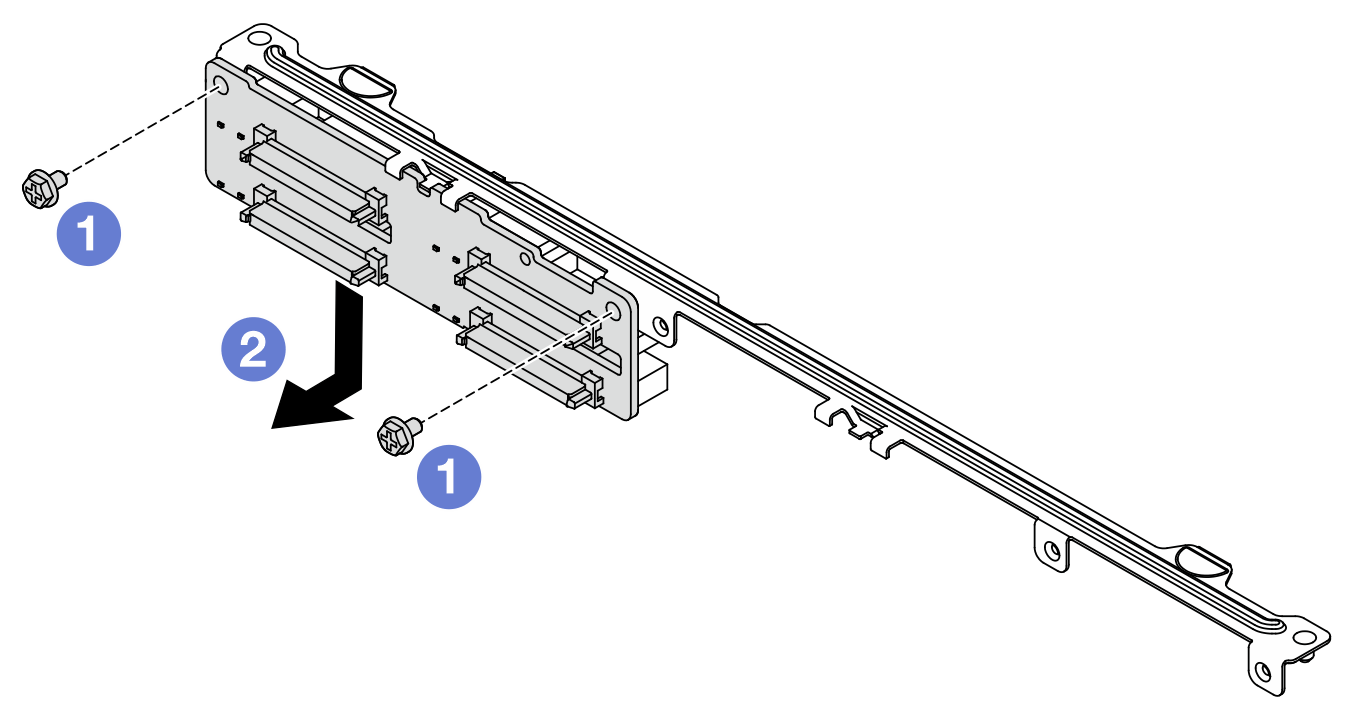

    圖 1. 卸下十個 2.5 吋熱抽換硬碟的背板
    Removal of backplane for ten 2.5'' hot-swap drives

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。

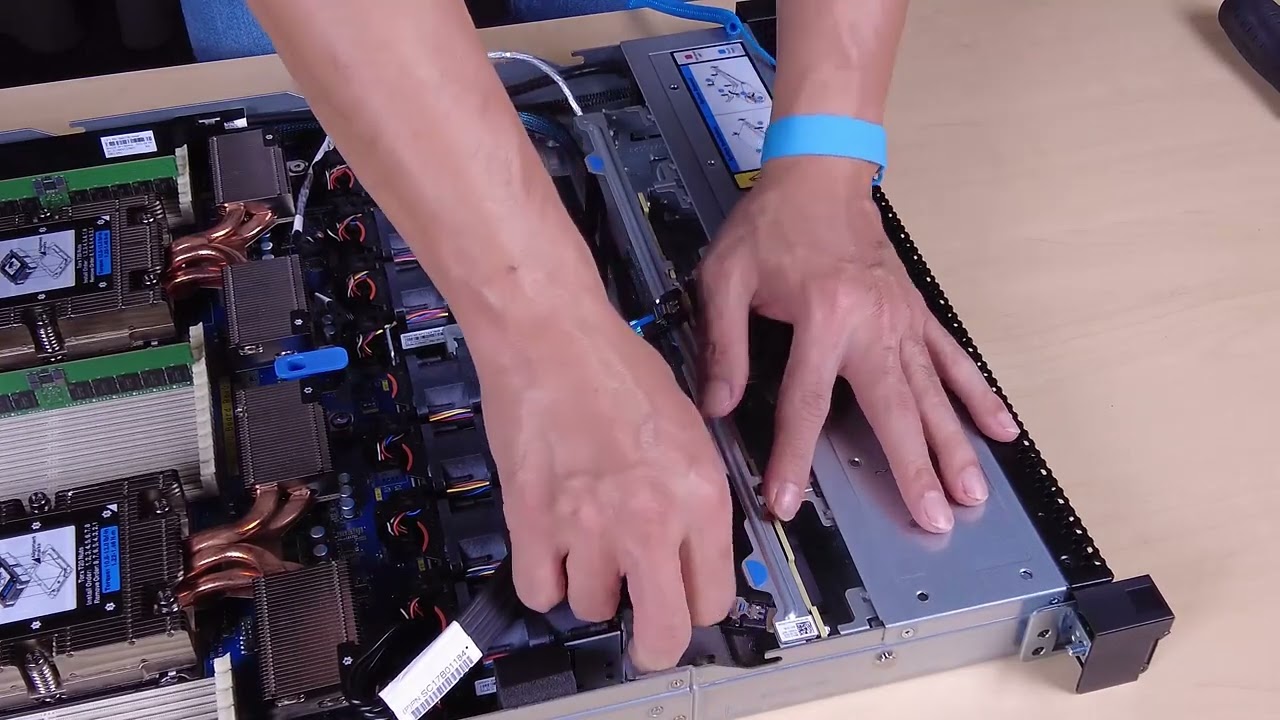

示範影片

觀看 YouTube 上的程序
