卸下 2.5 英寸正面硬盘背板

按以下信息卸下用于四个、八个或十个 2.5 英寸热插拔硬盘的背板。

关于本任务

下面将介绍如何卸下用于十个 2.5 英寸热插拔硬盘的背板。可按照同样的方式卸下用于四个或八个 2.5 英寸热插拔硬盘的背板。

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 卸下顶盖。请参阅卸下顶盖
  2. 从硬盘插槽中卸下安装的所有硬盘和硬盘填充件。请参阅卸下 2.5 英寸/3.5 英寸热插拔硬盘
  3. 从背板上拔下线缆。请参阅内部线缆布放如果线缆接口配有防尘帽,请确保将它们装回。
  4. 抓住背板,小心地将其从机箱中提取出来。

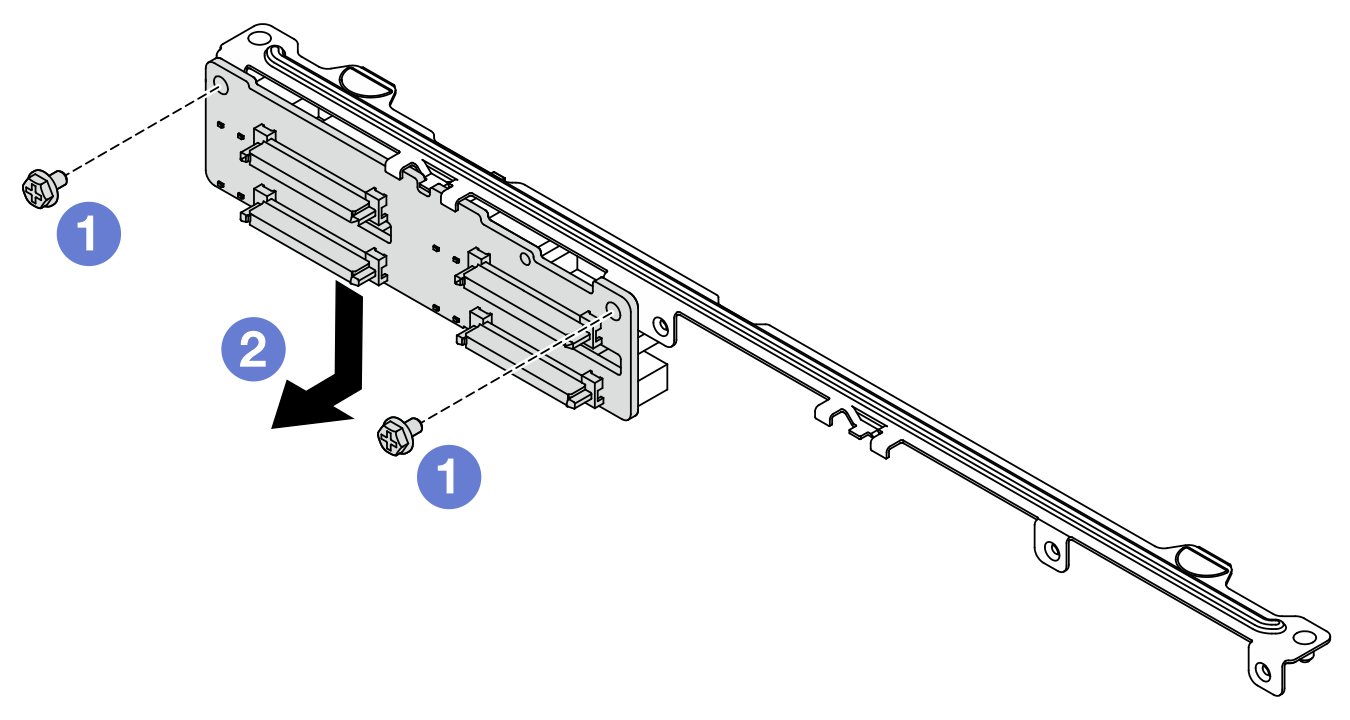

    图 1. 卸下用于十个 2.5 英寸热插拔硬盘的背板
    Removal of backplane for ten 2.5'' hot-swap drives

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程
