앞면 2.5인치 드라이브 백플레인 제거

다음 정보를 사용하여 4개, 8개 또는 10개의 2.5인치 핫 스왑 드라이브용 백플레인을 제거하십시오.

이 작업 정보

다음은 10개의 2.5인치 핫 스왑 드라이브용 백플레인을 제거하는 방법을 설명합니다. 같은 방법으로 4개 또는 8개의 2.5인치 핫 스왑 드라이브용 백플레인을 제거할 수 있습니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
2. 드라이브 베이에서 설치된 모든 드라이브와 드라이브 필러를 제거하십시오. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
3. 백플레인을 잡고 섀시에서 조심스럽게 들어 올리십시오.

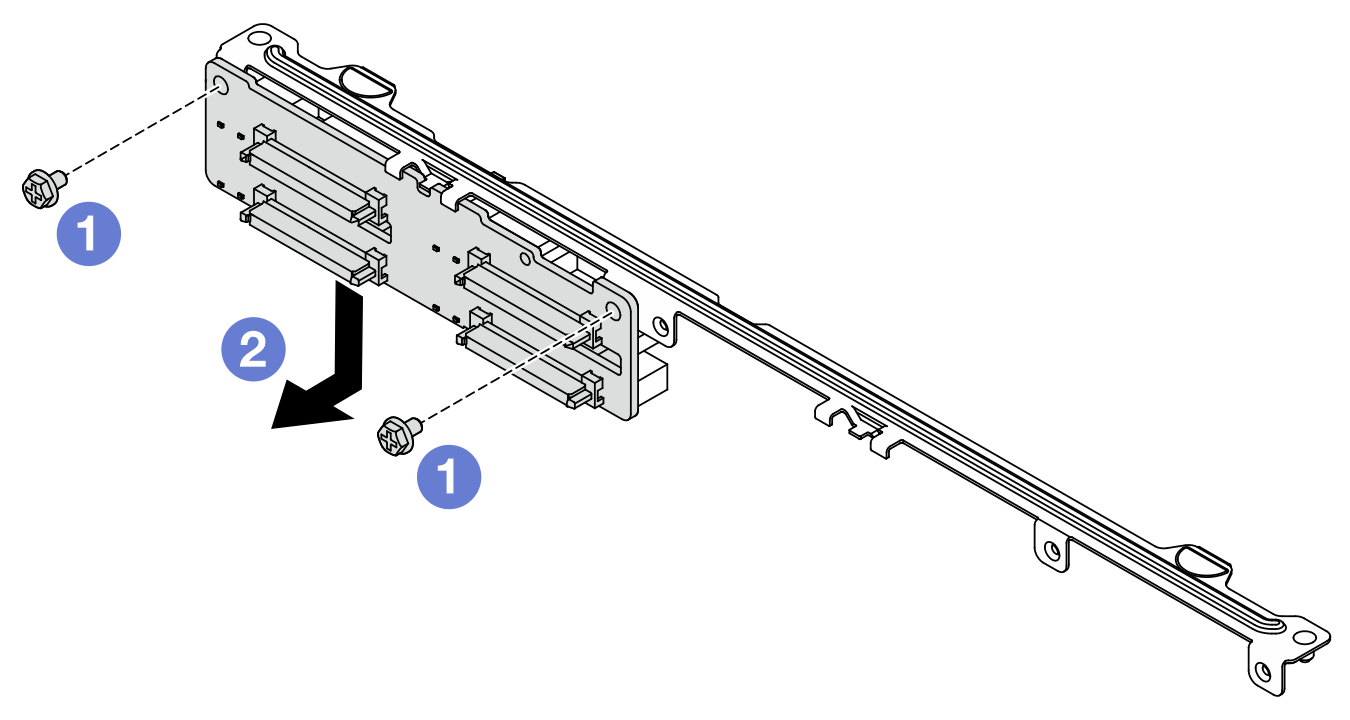

   그림 1. 10개의 2.5인치 핫 스왑 드라이브용 백플레인 제거


4. 백플레인에서 케이블을 분리하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

이전 백플레인을 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공된 포장재를 사용하십시오.
