Kabelwände installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Kabelwände zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Richten Sie die Kabelwand an den Schraubenlöchern auf der Systemplatinenbaugruppe aus. Ziehen Sie dann zwei Schrauben an, um die Kabelwand zu befestigen. Wiederholen Sie den Schritt mit der anderen Kabelwand.

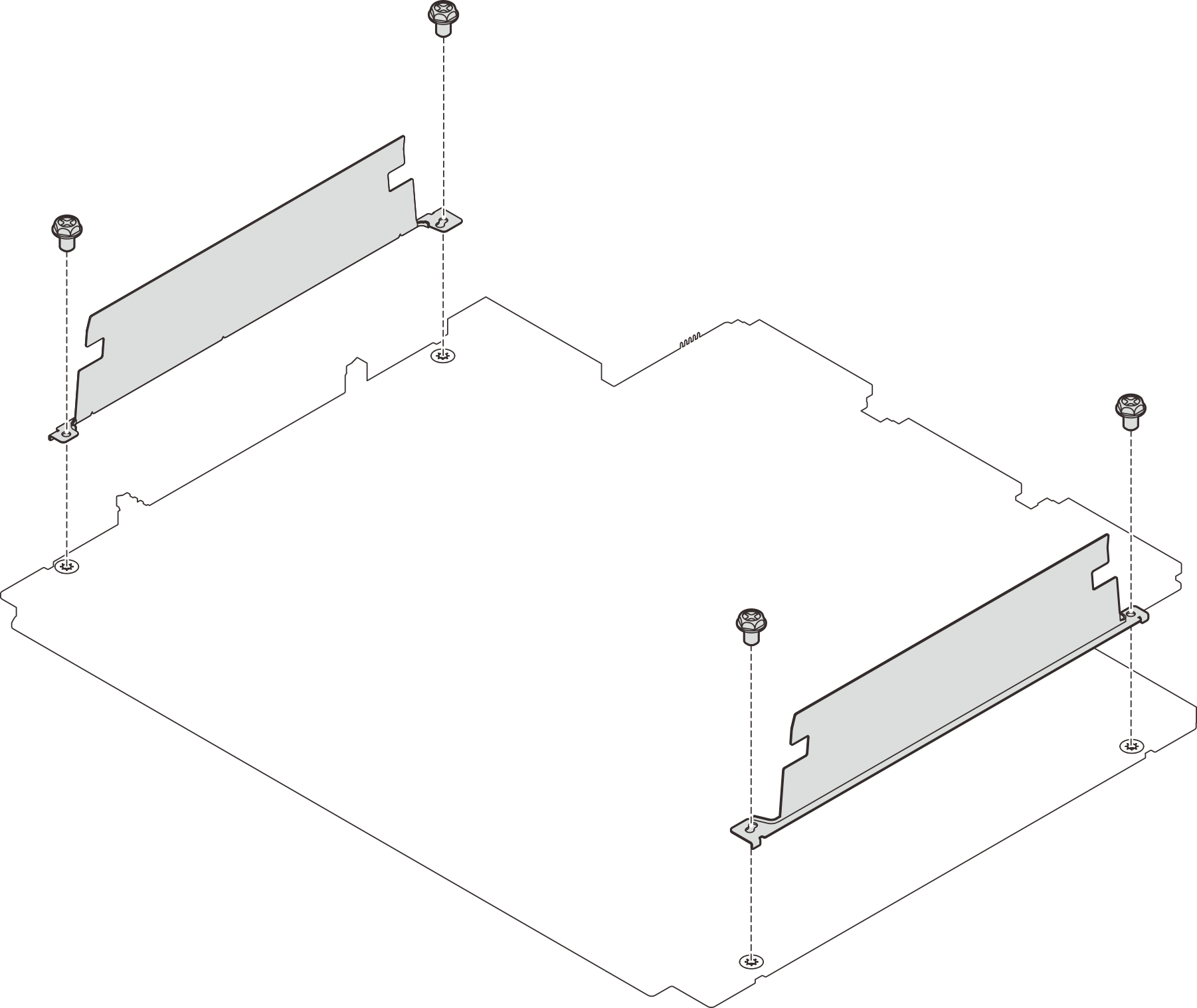

    Abbildung 1. Installieren der Kabelwände
    Installing the cable walls
  3. Schließen Sie die Kabel ggf. an die Systemplatinenbaugruppe an und führen Sie die Kabel in den Raum zwischen Kabelwand und Gehäuse, um die Kabel zu befestigen. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
