Kabelwände entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Kabelwände zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    3. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
    4. Entfernen Sie den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
  2. Falls erforderlich, ziehen Sie die Kabel von der Systemplatinenbaugruppe ab, damit Sie besser arbeiten können.
    Achtung
    Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  3. Entfernen Sie die Kabel von den Kabelwänden.

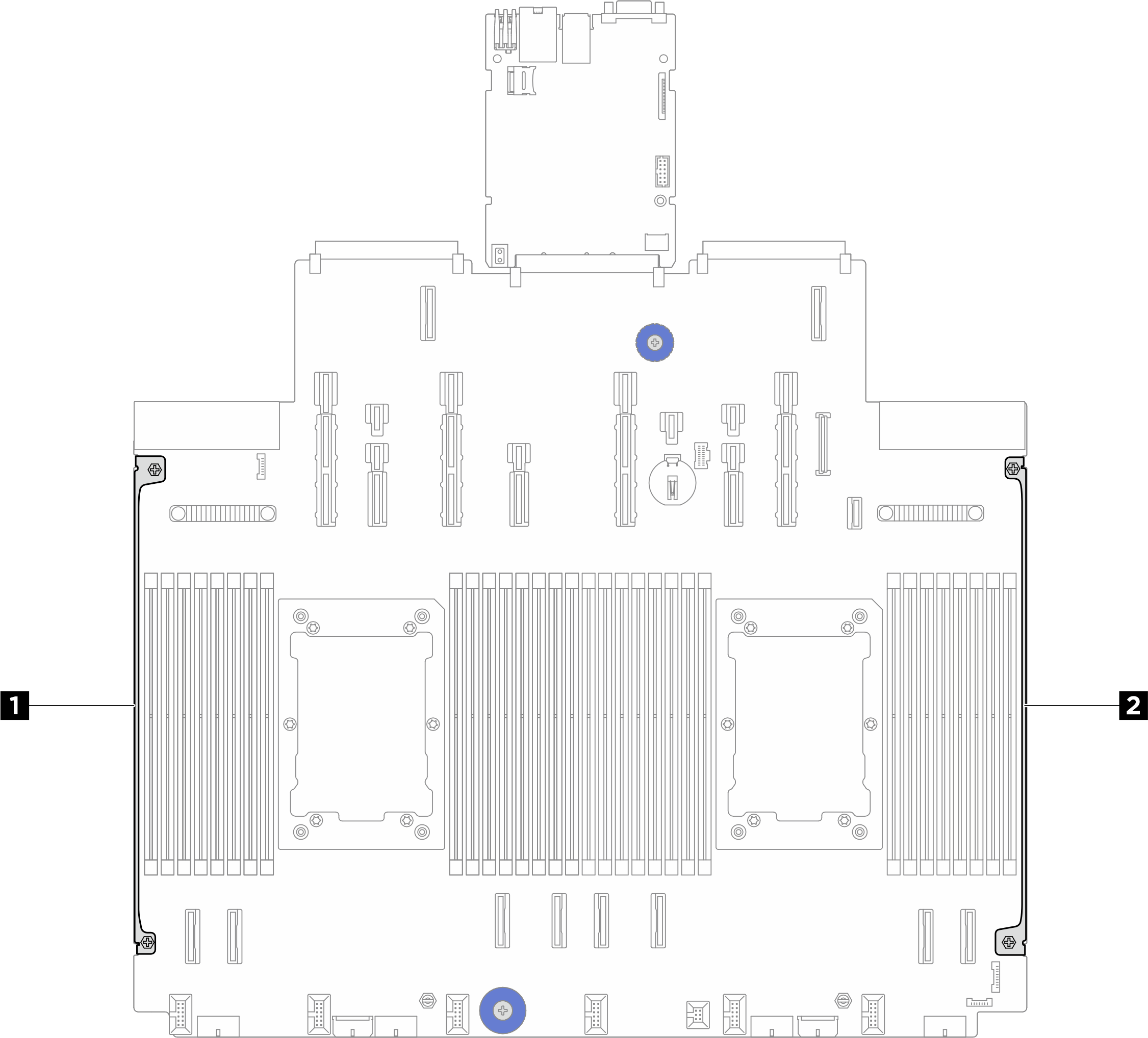

    Abbildung 1. Positionen der Kabelwände
    Cable wall locations
    1 2 Kabelwände
  4. Lösen Sie die beiden Schrauben, mit denen die Kabelwand befestigt ist. Heben Sie dann die Kabelwand von der Systemplatinenbaugruppe an, um sie zu entfernen. Wiederholen Sie den Schritt mit der anderen Kabelwand.
    Abbildung 2. Entfernen der Kabelwände
    Removing the cable walls

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
