Remover as paredes de cabos

Siga as instruções desta seção para remover as paredes do cabo.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova a placa defletora de ar. Consulte Remover o defletor de ar.
    4. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
  2. Se necessário, desconecte os cabos do conjunto da placa-mãe para facilitar a operação.
    Atenção
    Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  3. Remova os cabos das paredes do cabo.

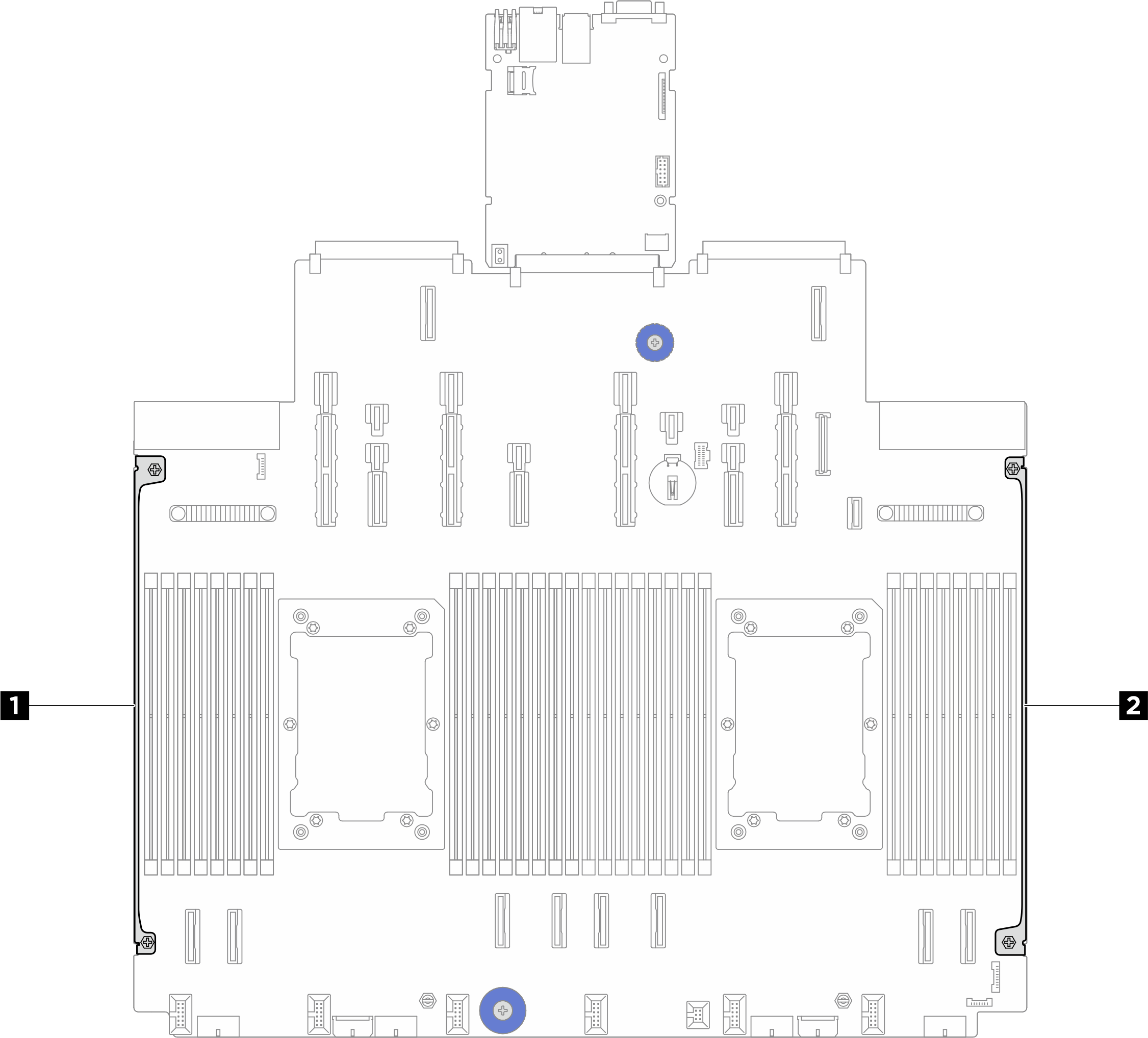

    Figura 1. Locais das paredes do cabo
    Cable wall locations
    1 2 Paredes do cabo
  4. Solte os dois parafusos que prendem a parede do cabo; em seguida, levante a parede do cabo do conjunto da placa-mãe para removê-la. Repita a etapa para a outra parede do cabo.
    Figura 2. Remoção das paredes do cabo
    Removing the cable walls

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
