卸下纜線壁

請依照本節中的指示卸下纜線壁。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. 卸下上蓋。請參閱卸下上蓋。
    3. 卸下空氣擋板。請參閱卸下空氣擋板。
    4. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
  2. 如有需要，請從主機板組件上拔下纜線，以便於操作。
    小心
    為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
  3. 從纜線壁上卸下纜線。

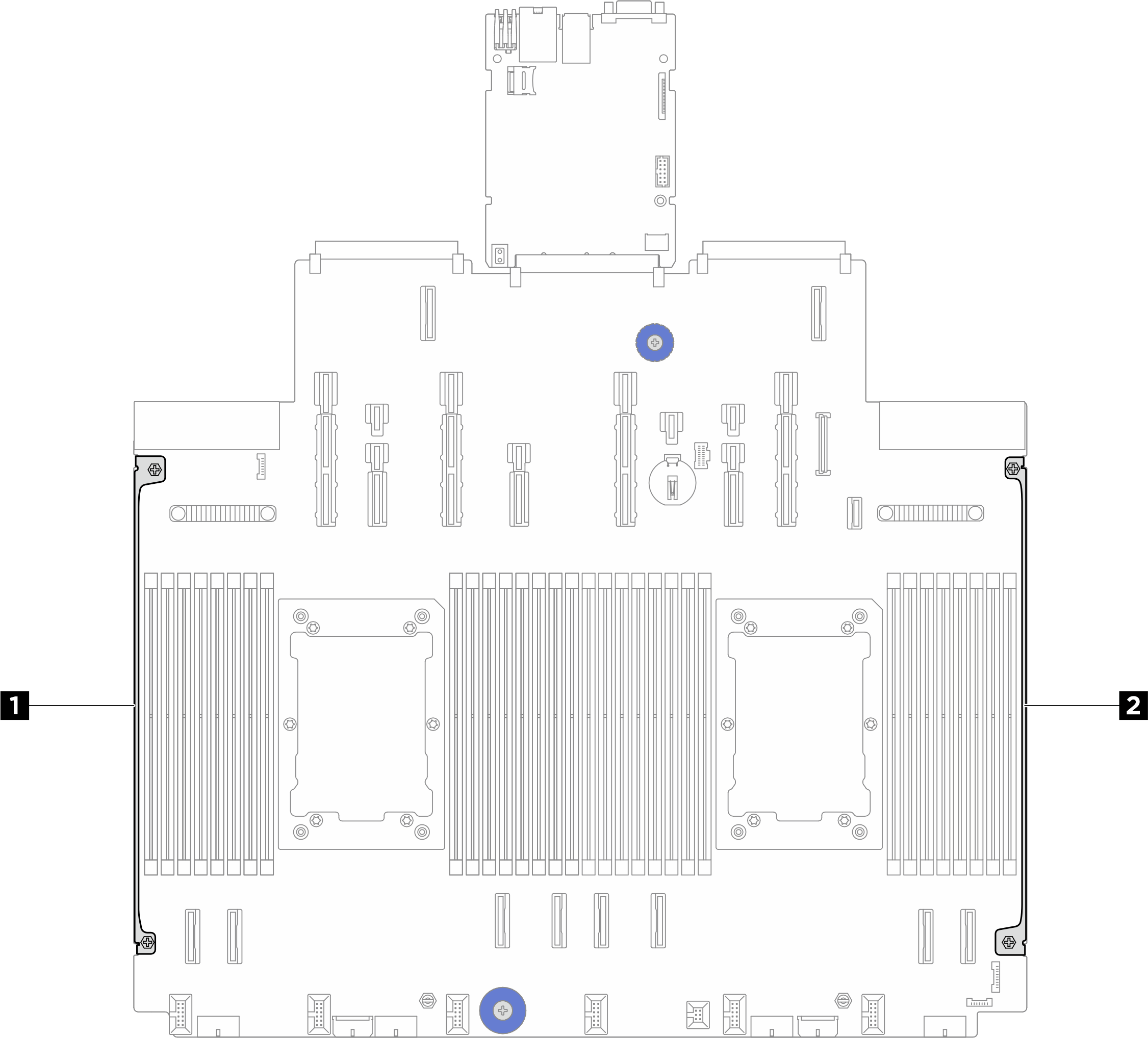

    圖 1. 纜線壁位置
    Cable wall locations
    1 2 纜線壁
  4. 鬆開固定纜線壁的兩顆螺絲，然後將纜線壁從主機板組件上提起以卸下。對另一個纜線壁重複此步驟。

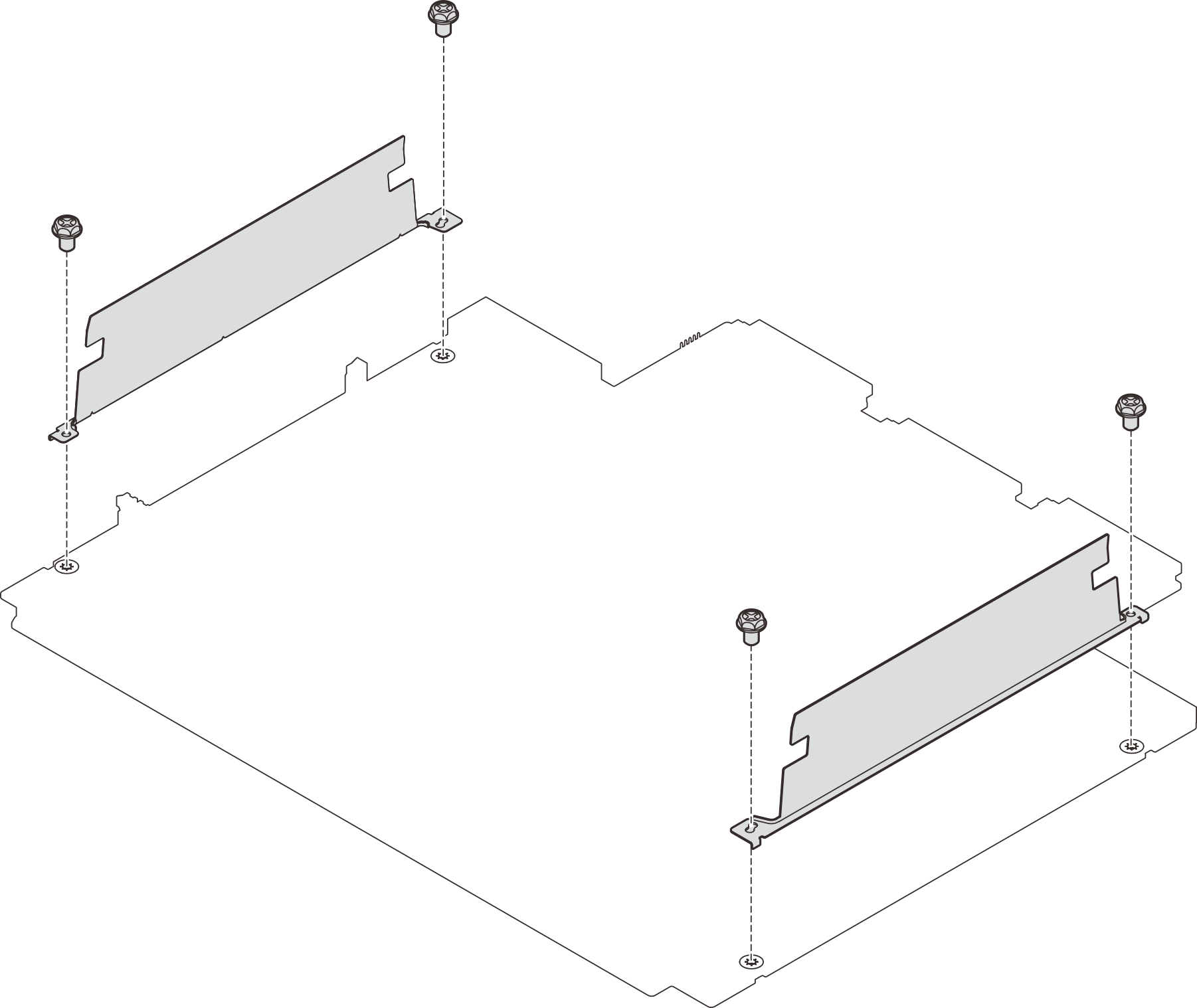

    圖 2. 卸下纜線壁
    Removing the cable walls

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
