Снятие стенок для кабелей

В этом разделе приведены инструкции по снятию скобы стенок для кабелей.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите дефлектор. См. раздел Снятие дефлектора.
    4. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
  2. При необходимости отсоедините кабели от блока материнской платы для удобства работы.
    Внимание
    Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  3. Снимите кабели со стенок для кабелей.

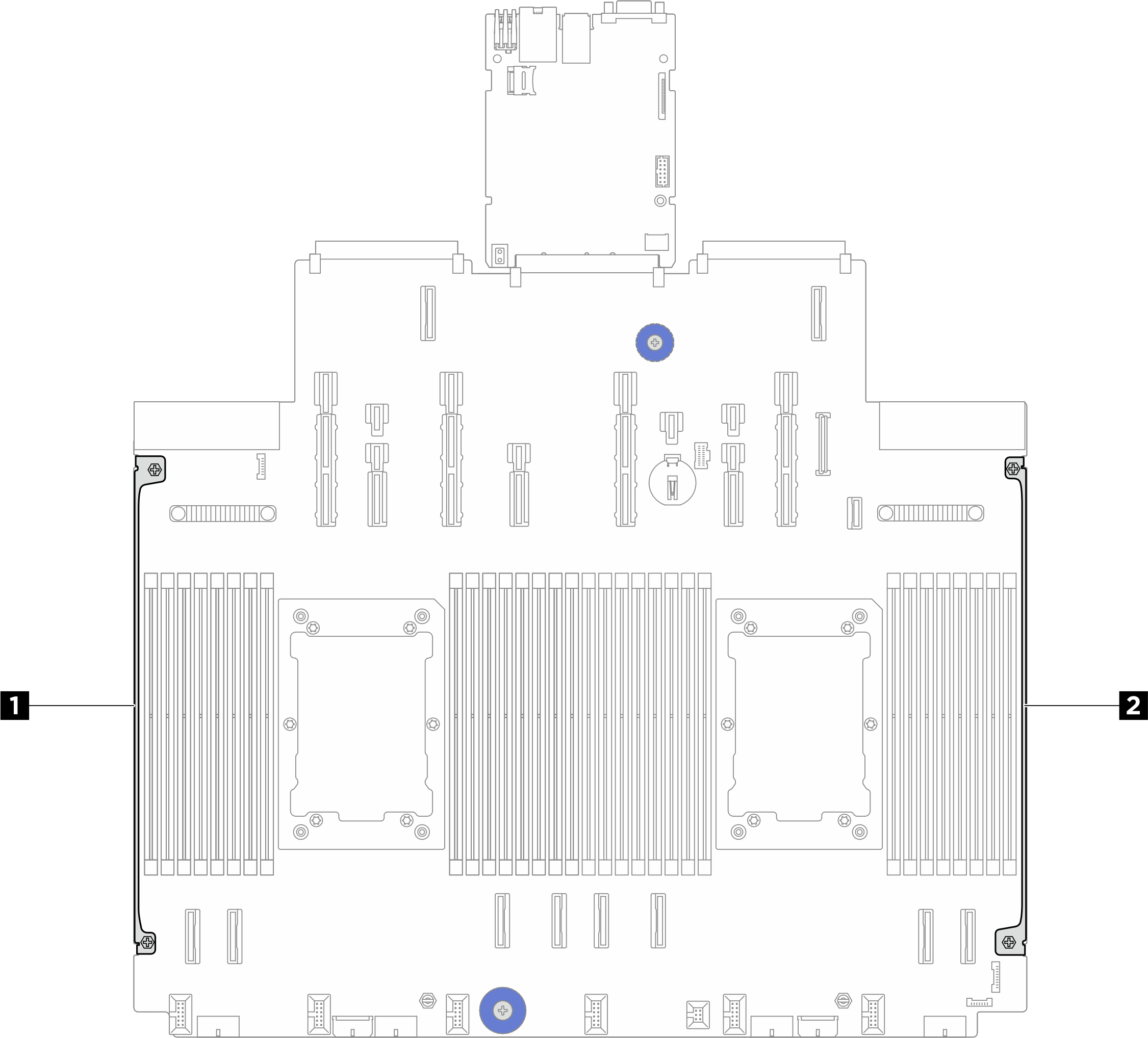

    Рис. 1. Расположение стенок для кабелей
    Cable wall locations
    1 2 Стенки для кабелей
  4. Ослабьте два винта, фиксирующих стенку для кабелей; затем поднимите стенку для кабелей с блока материнской платы, чтобы снять ее. Повторите шаг с другой стенкой для кабелей.
    Рис. 2. Снятие стенок для кабелей
    Removing the cable walls

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
