케이블 벽 제거

이 섹션의 지침에 따라 케이블 벽을 제거하십시오.

절차

1. 작업을 준비하십시오.
   1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
   2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   3. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   4. 시스템 팬 케이지를 제거하십시오. 시스템 팬 케이지 제거의 내용을 참조하십시오.
2. 필요한 경우 더 쉬운 작동을 위해 시스템 보드 어셈블리에서 케이블을 분리하십시오.
   주의

   시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
3. 케이블 벽에서 케이블을 제거합니다.

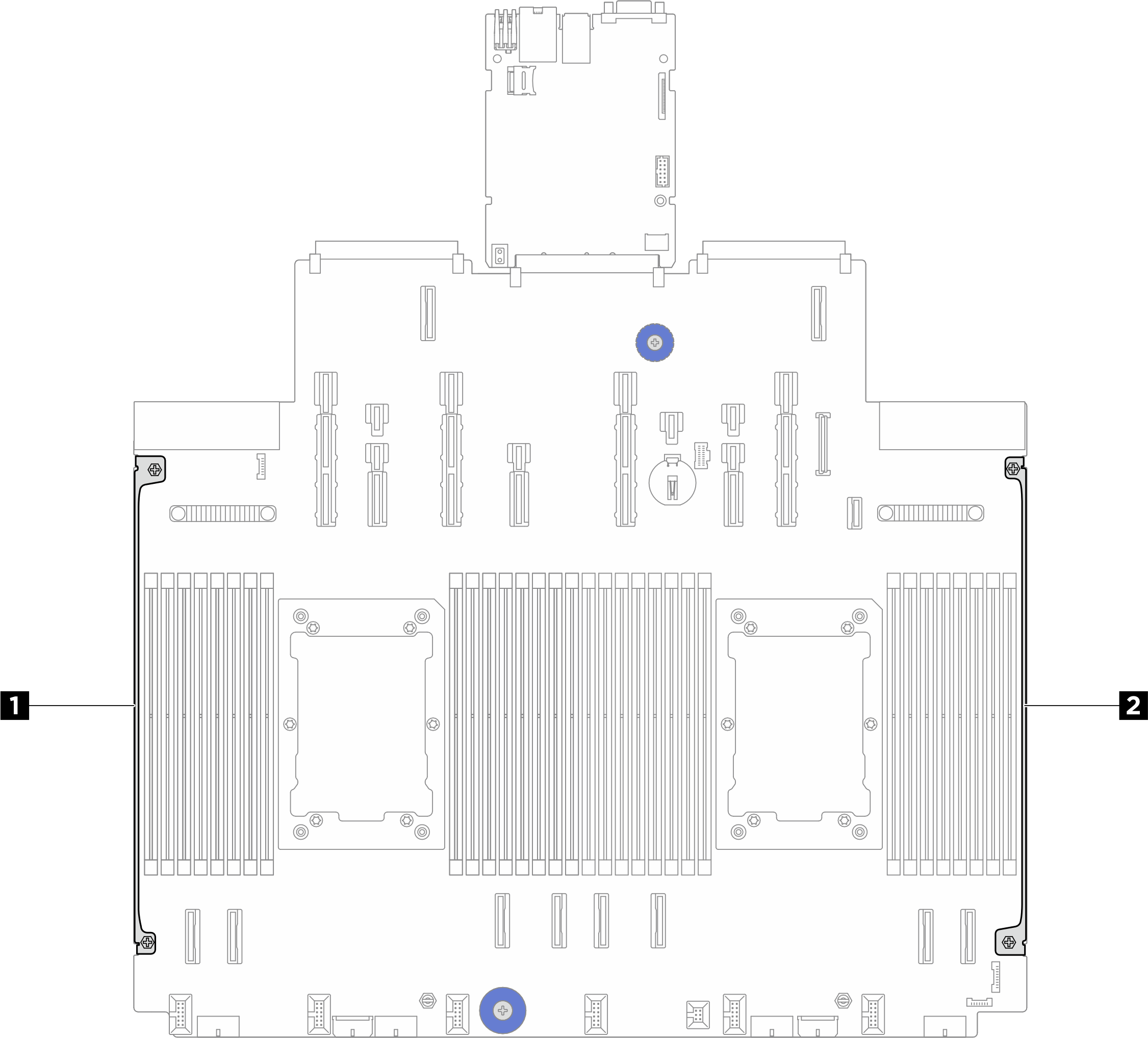

   그림 1. 케이블 벽 위치



   1 2 케이블 벽

4. 케이블 벽을 고정하는 나사 2개를 푼 다음, 시스템 보드 어셈블리에서 케이블 벽을 들어 올려 제거하십시오. 다른 케이블 벽에 이 단계를 반복합니다.

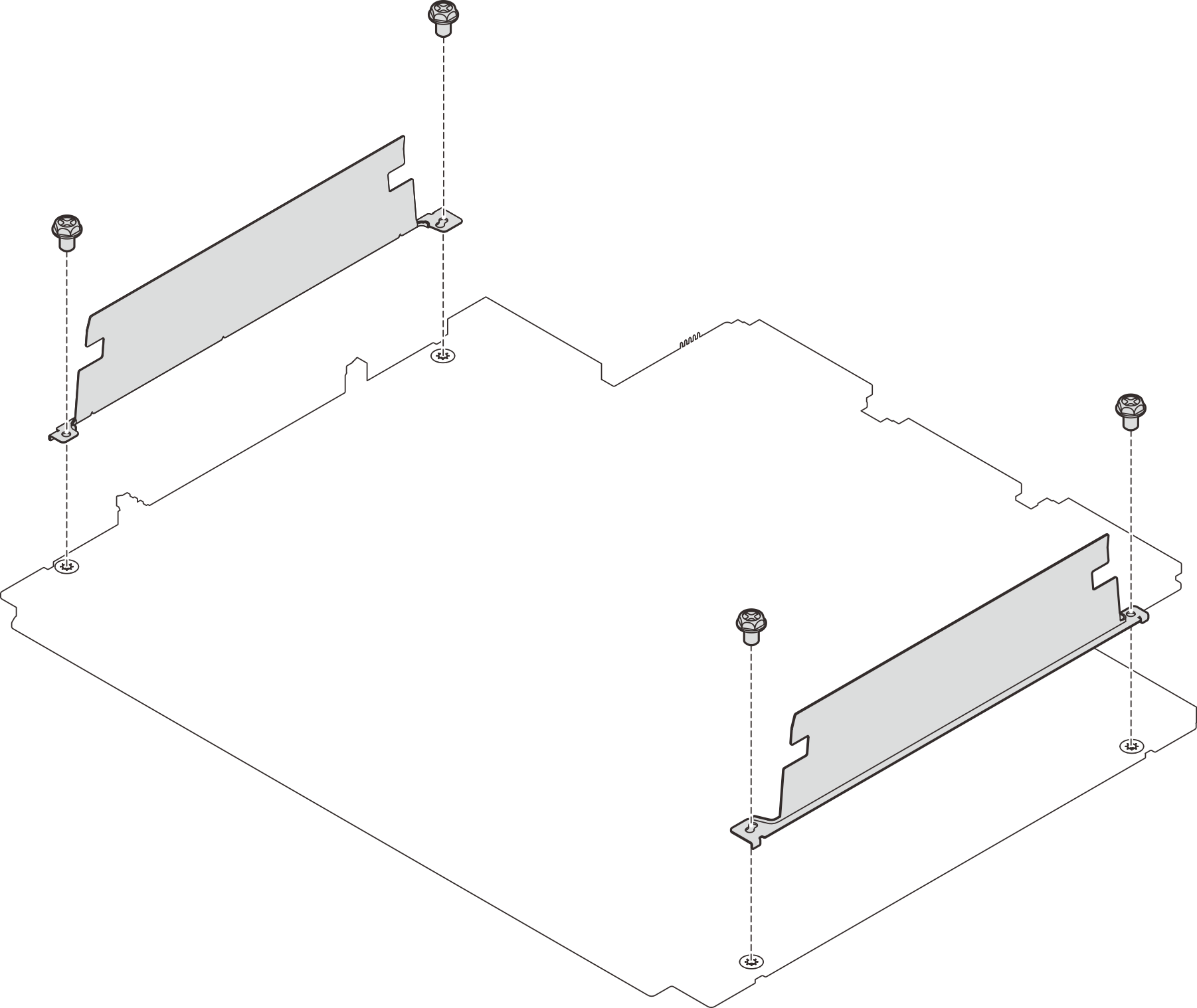

   그림 2. 케이블 벽 제거
