ケーブル壁の取り外し

ケーブル壁面を取り外すには、このセクションの説明に従ってください。

手順

1. このタスクの準備をします。
   1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
   2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
   3. エアー・バッフルを取り外します。エアー・バッフルの取り外しを参照してください。
   4. システム・ファン・ケージを取り外します。システム・ファン・ケージの取り外しを参照してください。
2. 必要に応じて、操作をしやすくするために、ケーブルをシステム・ボード・アセンブリーから外します。
   重要

   システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。
3. ケーブル壁面からケーブルを取り外します。

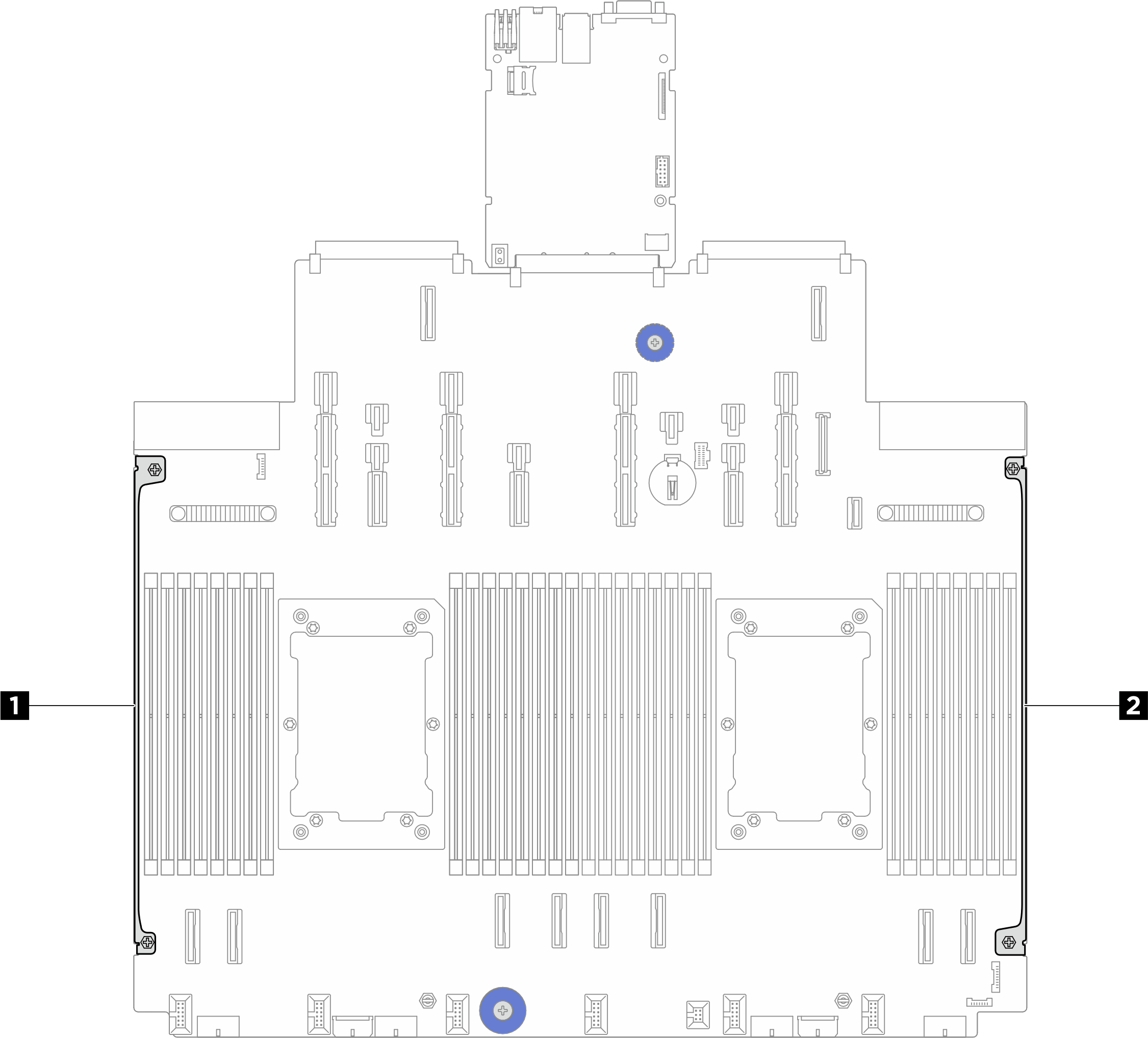

   図 1. ケーブル壁面の位置



   1 2 ケーブル壁面

4. ケーブル壁面を固定している 2 本のねじを緩めて、ケーブル壁面をシステム・ボード・アセンブリーから持ち上げて取り外します。もう一方のケーブル壁面にも同じ手順を繰り返します。
   図 2. ケーブル壁面の取り外し
