ケーブル壁面の取り付け

ケーブル壁面を取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. ケーブル壁面をシステム・ボード・アセンブリーのねじ穴に合わせ、2 本のねじを締めてケーブル壁面を固定します。もう一方のケーブル壁面にも同じ手順を繰り返します。

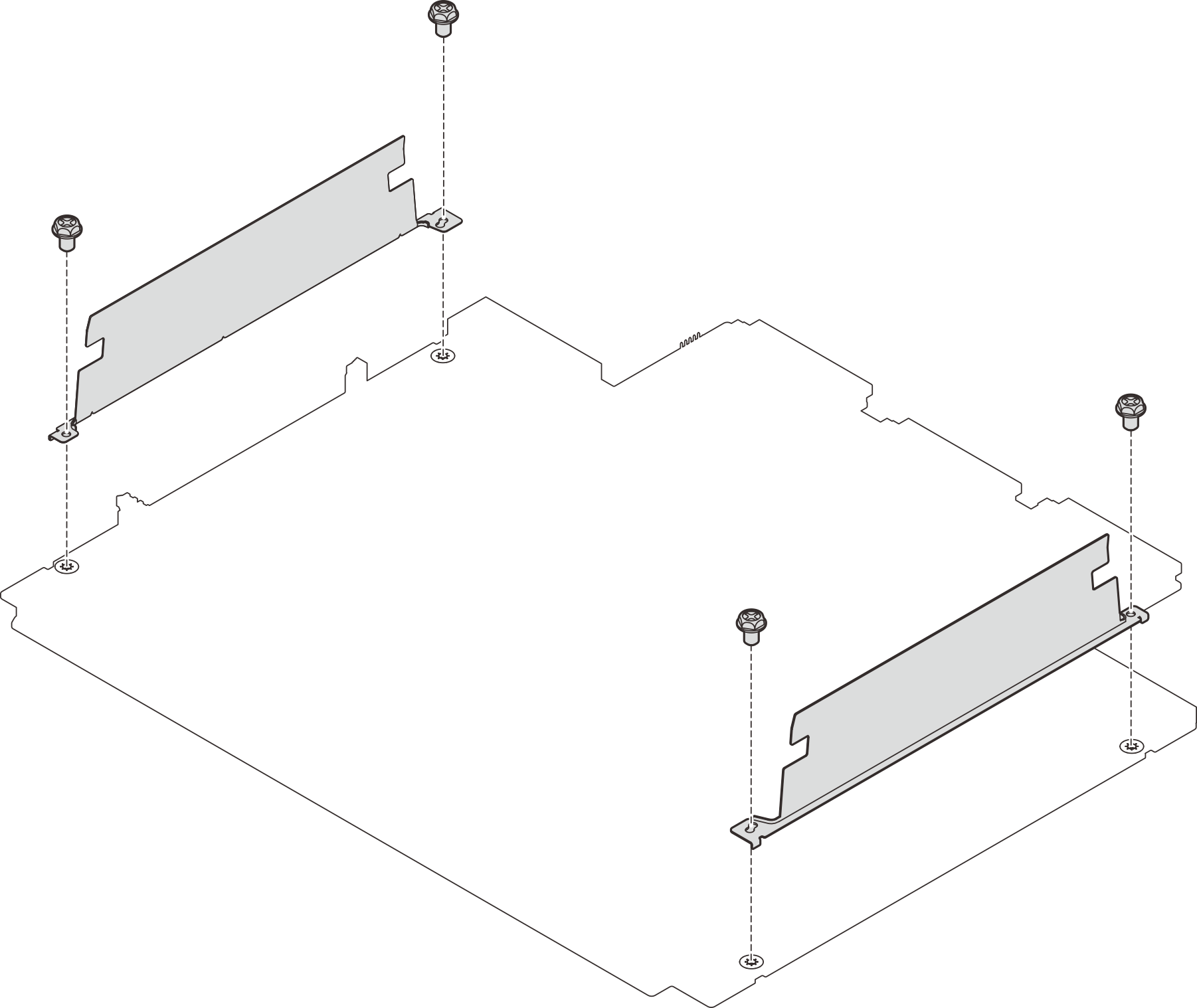

    図 1. ケーブル壁面の取り付け
    Installing the cable walls
  3. 該当する場合は、ケーブルをシステム・ボード・アセンブリーに接続し、ケーブル壁面とシャーシの間のスペースにケーブルを配線して、ケーブルを固定します。内部ケーブルの配線を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
