Instalar as paredes de cabos

Siga as instruções desta seção para instalar as paredes de cabos.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Alinhe a parede do cabo com os orifícios de parafusos na montagem da placa-mãe; em seguida, aperte dois parafusos para prender a parede do cabo. Repita a etapa para a outra parede do cabo.

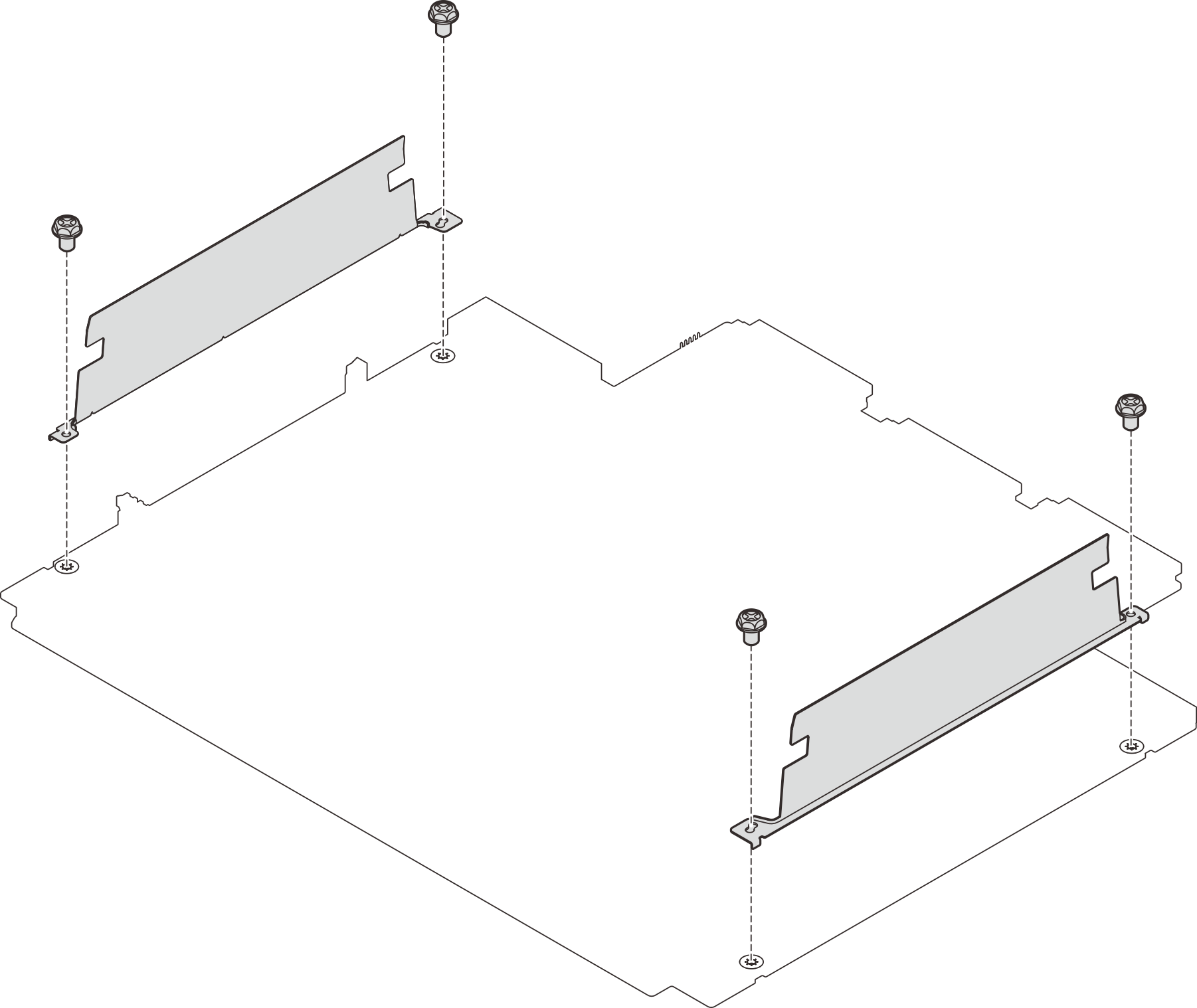

    Figura 1. Instalação das parede de cabos
    Installing the cable walls
  3. Conecte os cabos ao conjunto da placa-mãe, se aplicável, e direcione-os para o espaço entre a parede de cabos e o chassi para prendê-los. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
