安装线缆壁

按照本节中的说明安装线缆壁。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 将线缆壁与主板组合件上的螺钉孔对齐；然后，拧紧两颗螺钉以固定线缆壁。对另一个线缆壁重复上述步骤。

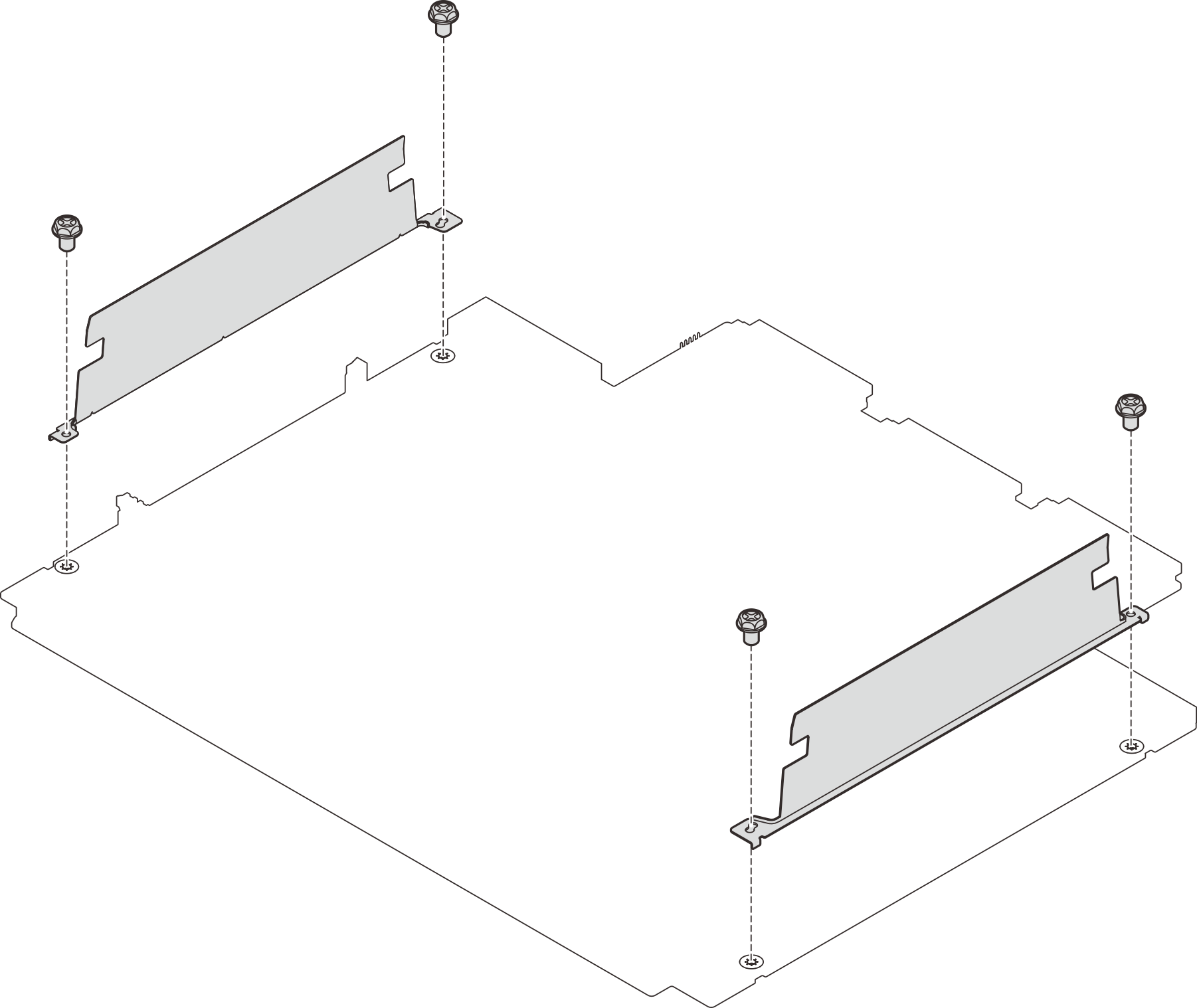

    图 1. 安装线缆壁
    Installing the cable walls
  3. 将线缆连接到主板组合件（如果适用），然后将线缆穿入线缆壁与机箱之间的空间中以固定线缆。请参阅内部线缆布放。

完成之后

完成部件更换。请参阅完成部件更换。
