USB-E/A-Platine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die USB-E/A-Platine zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie die USB-E/A-Platine an der Systemplatinenbaugruppe.

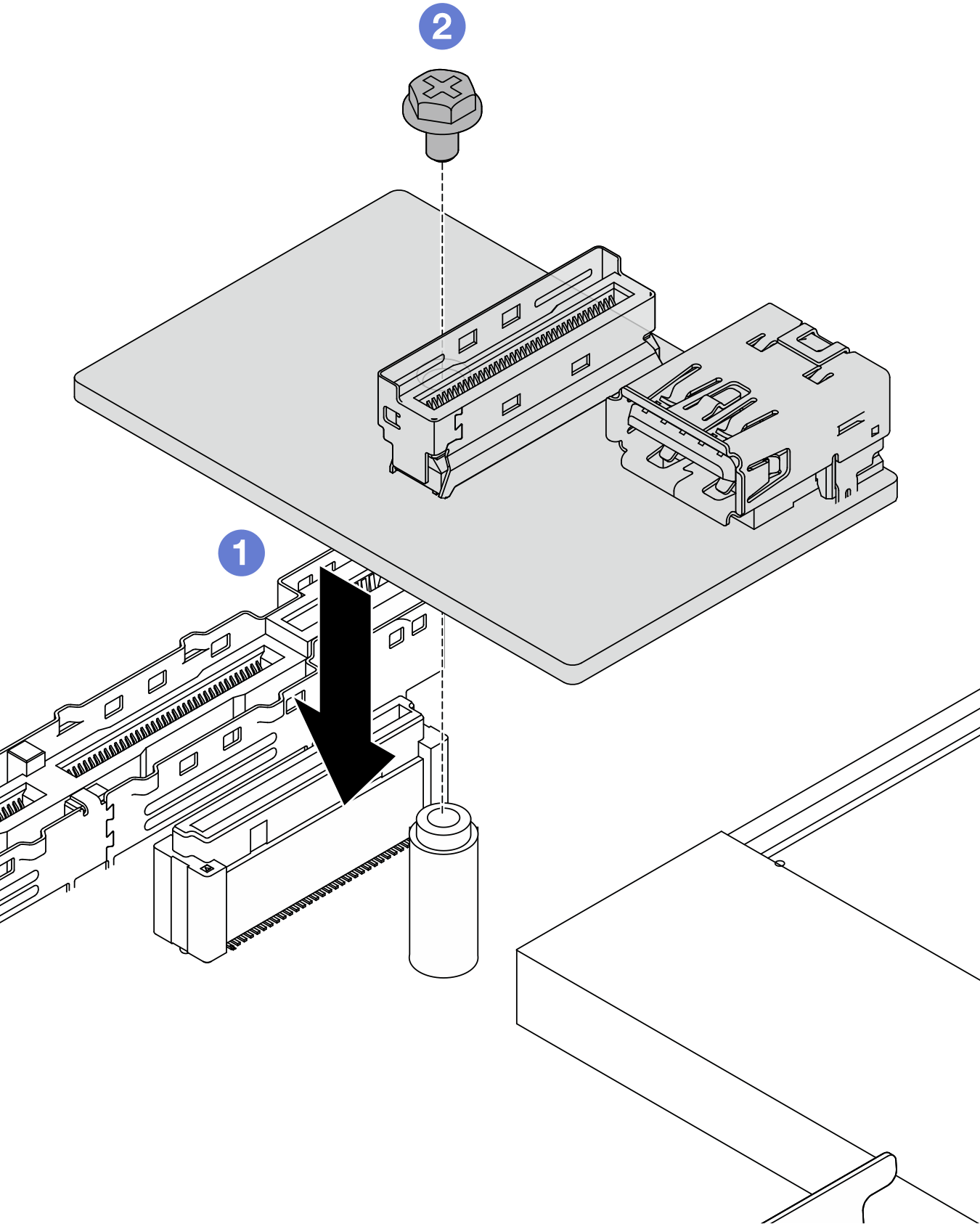

    Abbildung 1. Installieren der USB-E/A-Platine

    1. Senken Sie die USB-E/A-Platine wie oben abgebildet auf den Anschluss an der Systemplatine ab.
    2. Ziehen Sie eine Schraube an, um die Platine zu sichern.
  2. Schließen Sie das Kabel an die USB-E/A-Platine an.
  3. Installieren Sie die obere Abdeckung. Siehe Obere Abdeckung installieren.
  4. Weitere Informationen zur Fehlerbehebung bei USB-Problemen finden Sie unter Probleme mit der USB-E/A-Platine.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
