USB I/O ボードの取り付け

USB I/O ボードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. USB I/O ボードをシステム・ボード・アセンブリーに取り付けます。

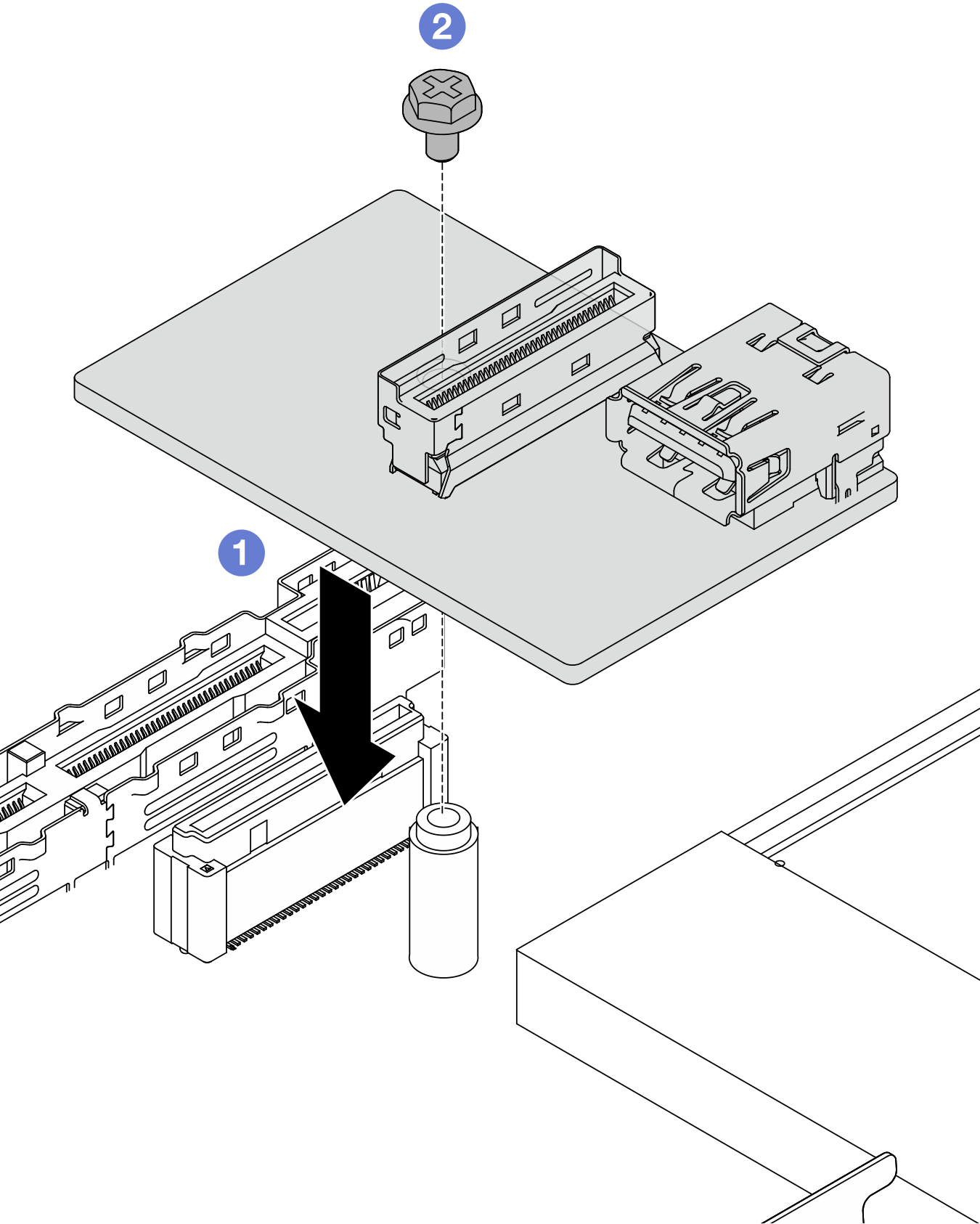

    図 1. USB I/O ボードの取り付け

    1. 上の図のように USB I/O ボードを下にして、システム・ボード・アセンブリー上のコネクターに合わせます。
    2. 1 本のねじを締めてボードを固定します。
  2. ケーブルを USB I/O ボードに接続します。
  3. トップ・カバーを取り付けます。トップ・カバーの取り付けを参照してください。
  4. USB 問題のトラブルシューティングを行うには、USB I/O ボードの問題を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
