Installazione della scheda I/O USB

Seguire le istruzioni riportate in questa sezione per installare la scheda I/O USB.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare la scheda I/O USB sull'assieme della scheda di sistema.

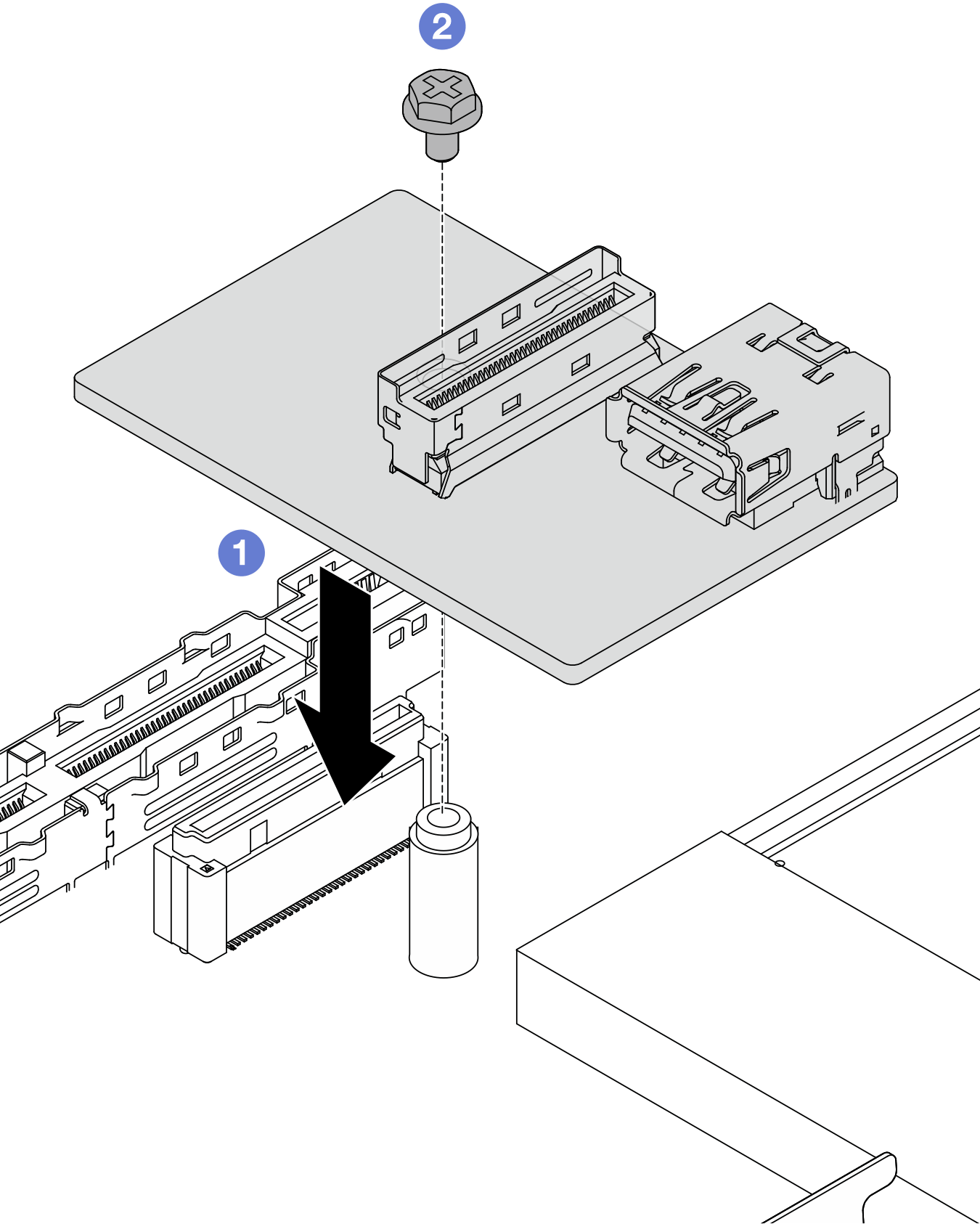

    Figura 1. Installazione della scheda I/O USB

    1. Abbassare e posizionare la scheda I/O USB come illustrato in precedenza in corrispondenza del connettore situato sull'assieme della scheda di sistema.
    2. Serrare una vite per fissare la scheda.
  2. Collegare il cavo alla scheda I/O USB.
  3. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
  4. Fare riferimento a Problemi relativi alla scheda I/O USB per la risoluzione dei problemi relativi alla scheda I/O USB.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
