E3.S-Hot-Swap-Laufwerk entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein E3.S-Hot-Swap-Laufwerk zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, darf der Server nicht länger als zwei Minuten ohne Laufwerk oder Abdeckblende in den einzelnen Laufwerkpositionen betrieben werden.

  • Wenn ein oder mehrere EDSFF-Laufwerke entfernt werden, wird empfohlen, diese zunächst über das Betriebssystem zu deaktivieren.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatine integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Anmerkung

Stellen Sie sicher, dass Sie Abdeckblenden für die Laufwerkpositionen zur Verfügung haben, wenn nach dem Entfernen einige Laufwerkpositionen leer bleiben.

Vorgehensweise

  1. Entfernen Sie die E3.S-Blende.
    1. Drücken Sie auf den Knopf an der E3.S-Blende, um die Abdeckung zu lösen.
    2. Entfernen Sie die E3.S-Blende vom Server.

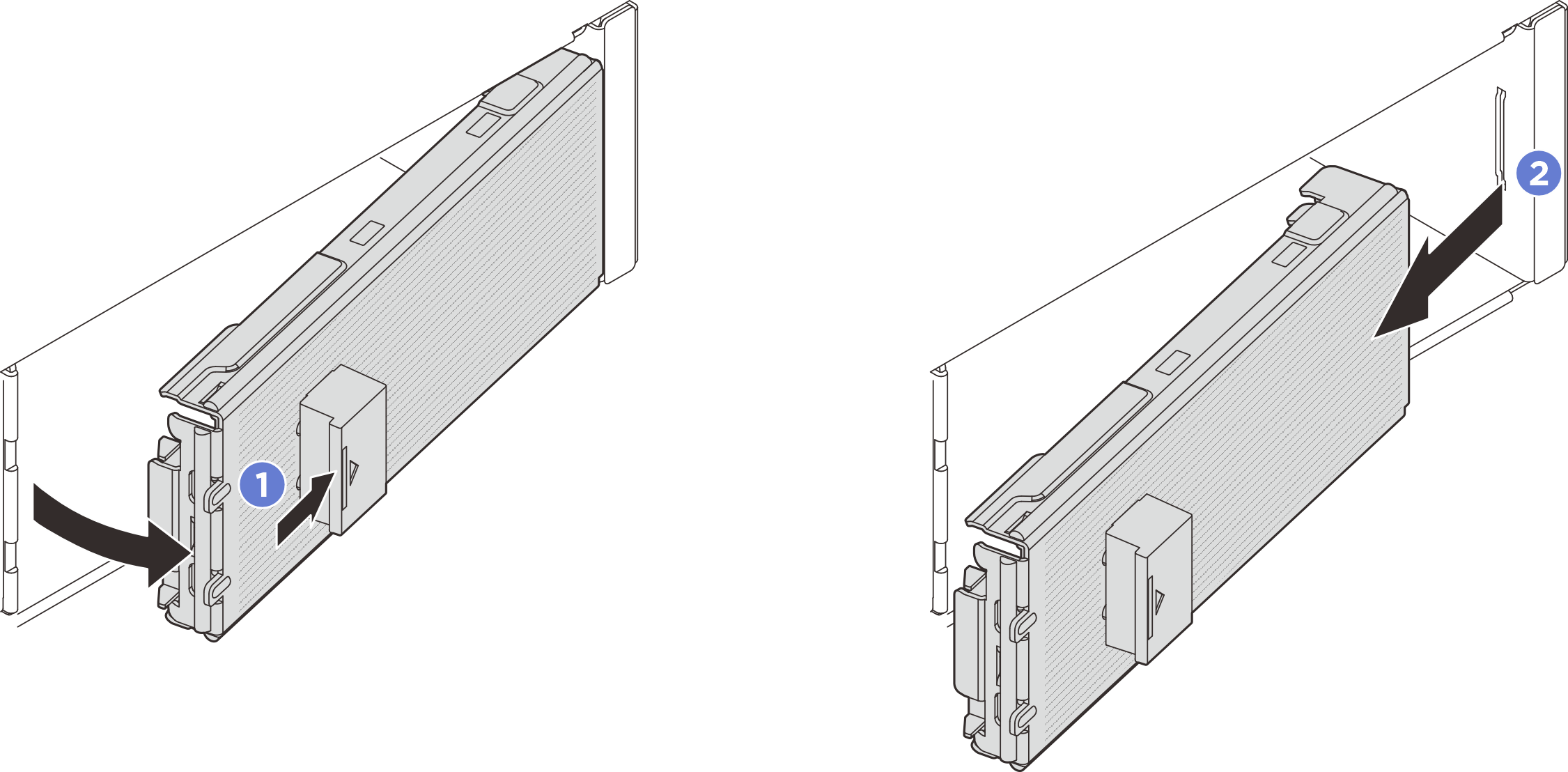

    Abbildung 1. Entfernen der E3.S-Blende
    Removing the E3.S bezel
  2. Entfernen Sie ein E3.S-Hot-Swap-Laufwerk.
    1. Schieben Sie den Entriegelungshebel, um den Griff für die Laufwerkhalterung zu entriegeln.
    2. Drehen Sie den Griff der Laufwerkhalterung in die geöffnete Position.
    3. Ziehen Sie das Laufwerk am Griff aus der Laufwerkposition heraus.
    Anmerkung
    Installieren Sie so schnell wie möglich eine Abdeckblende oder eine Ersatzeinheit. Siehe E3.S-Hot-Swap-Laufwerk installieren.

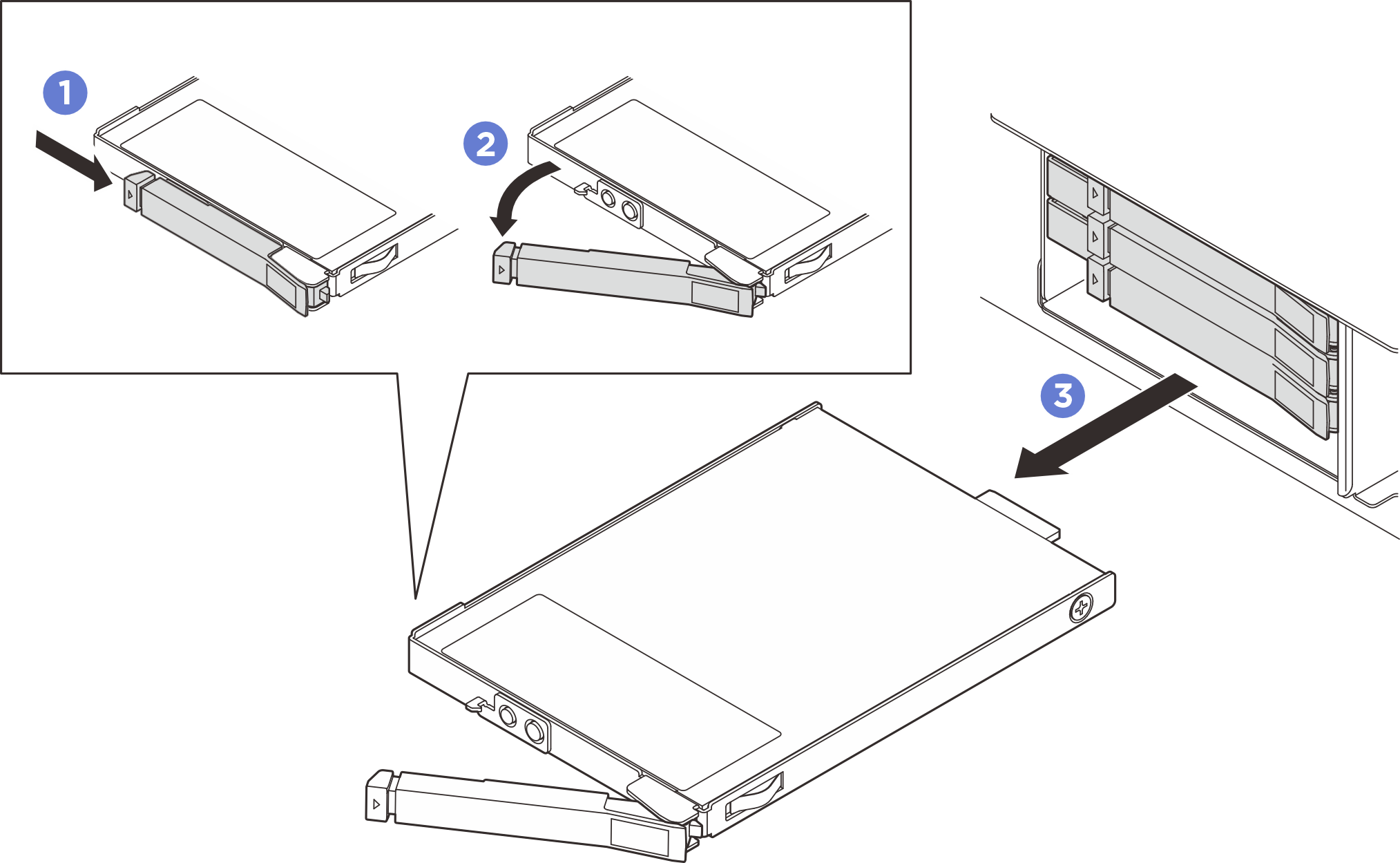

    Abbildung 2. Entfernen eines E3.S-Hot-Swap-Laufwerks
    Removing an E3.S hot-swap drive

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
