Extracción de una unidad de intercambio en caliente E3.S

Siga las instrucciones que aparecen en esta sección para quitar una unidad de intercambio en caliente E3.S.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Para asegurarse de disponer de la refrigeración suficiente del sistema, no utilice el servidor durante más de dos minutos sin una unidad o un relleno instalado en cada bahía.

  • Si se van a quitar una o más unidades EDSFF, se recomienda deshabilitarlas previamente a través del sistema operativo.

  • Antes de quitar o hacer cambios a las unidades de disco, los controladores de las unidades de disco (incluidos los controladores que están integrados en la placa del sistema), las placas posteriores de la unidad de disco o los cables de la unidad de disco, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.

  • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.

Nota

Asegúrese de tener disponibles los rellenos de bahía de unidad si algunas bahías de unidad se dejarán vacías después de la extracción.

Procedimiento

  1. Quite el marco biselado de E3.S.
    1. Presione el botón en el marco biselado E3.S para desenganchar la cubierta.
    2. Quite el marco biselado de E3.S del servidor.

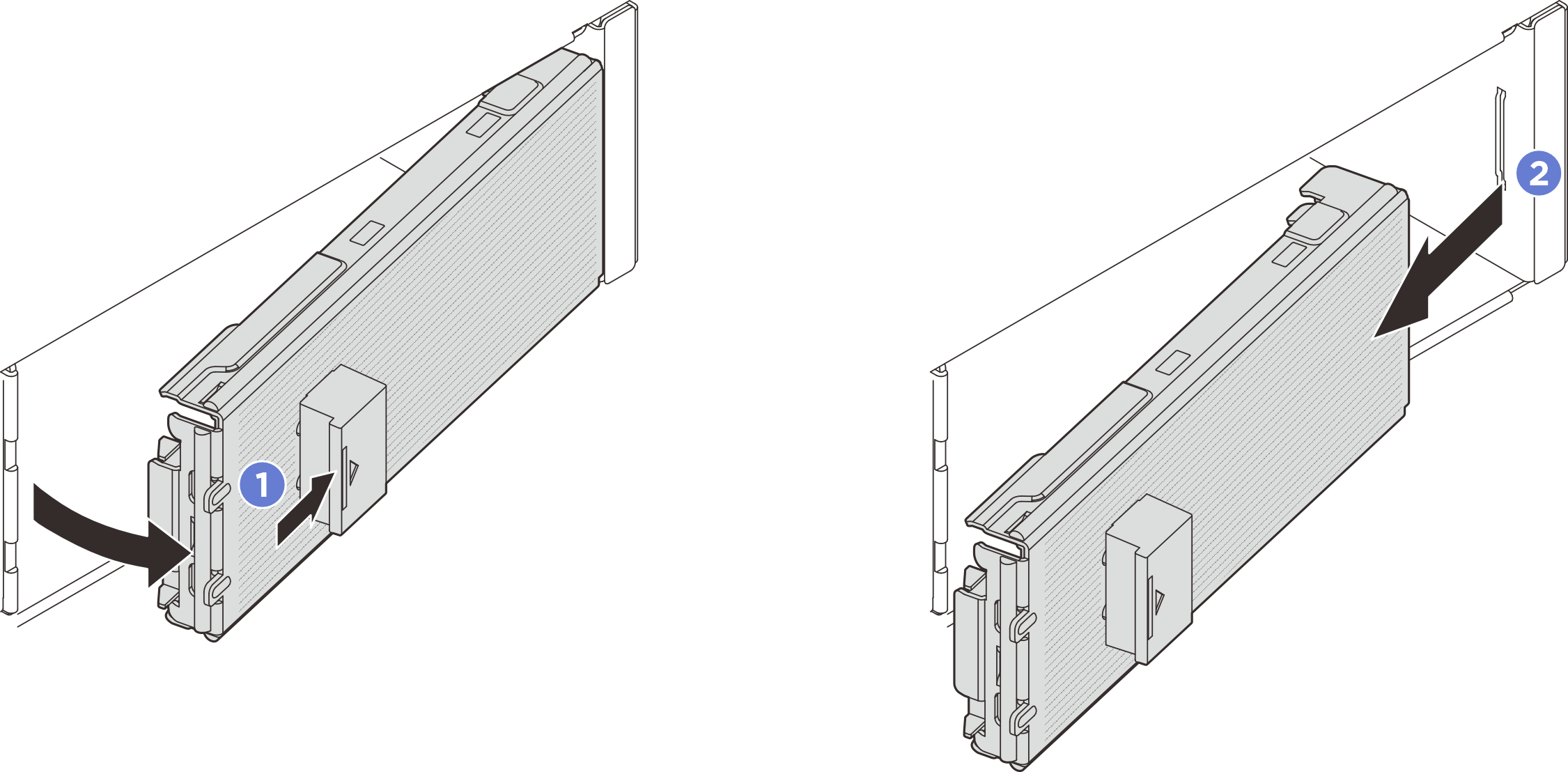

    Figura 1. Extracción del marco biselado de E3.S
    Removing the E3.S bezel
  2. Quite una unidad de intercambio en caliente E3.S.
    1. Deslice el pestillo deliberación para desbloquear la manilla de la unidad.
    2. Gire la manija de la unidad hasta la posición de apertura.
    3. Sujete el asa y deslice la unidad hacia fuera de la bahía de unidad.
    Nota
    Instale un relleno de bahía o una unidad de sustitución lo antes posible. Consulte Instalación de una unidad de intercambio en caliente E3.S.

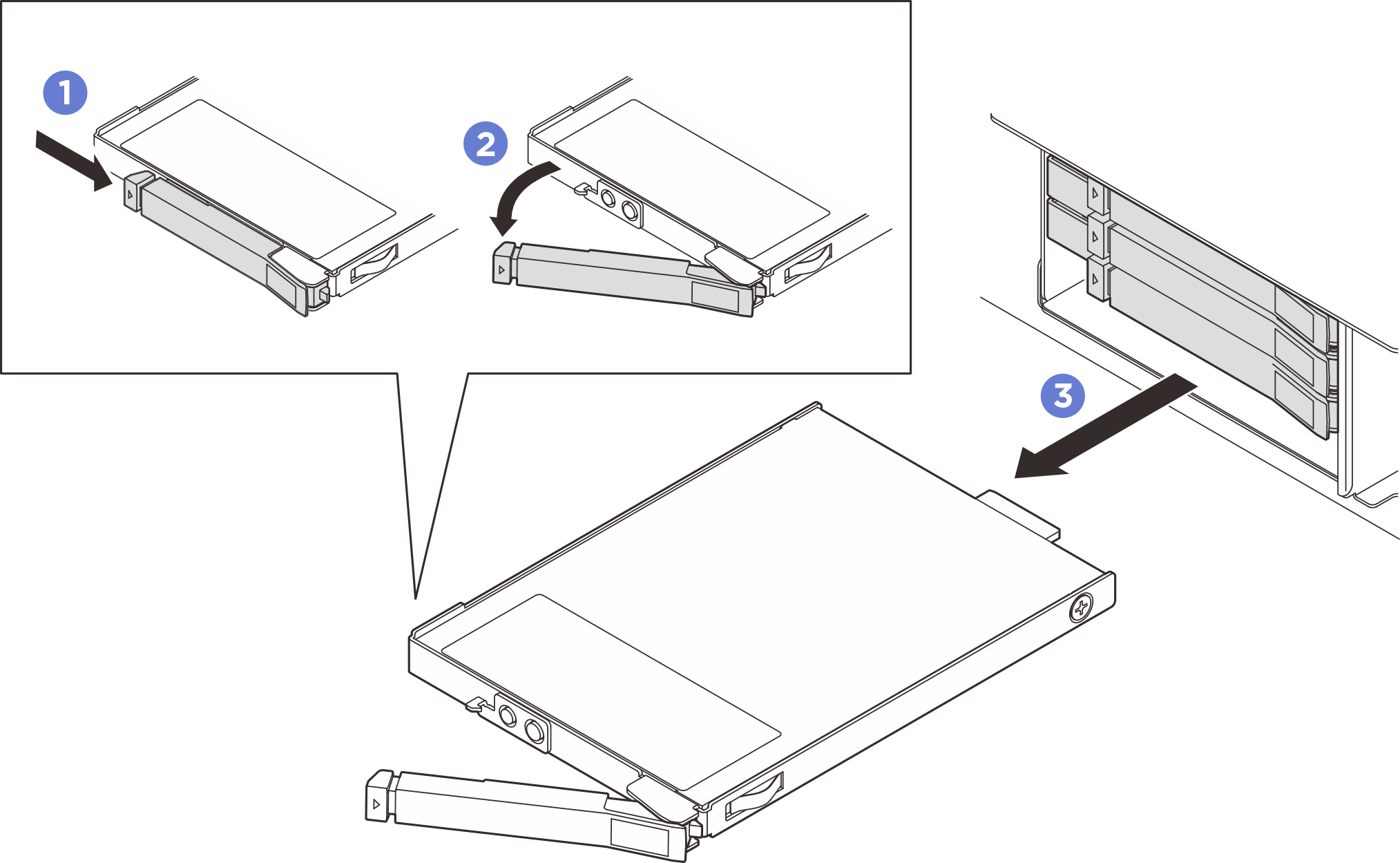

    Figura 2. Extracción de una unidad de intercambio en caliente E3.S
    Removing an E3.S hot-swap drive

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
