E3.S ホット・スワップ・ドライブの取り外し

E3.S ホット・スワップ・ドライブを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • システム冷却を確実にするために、各ベイにドライブか、またはフィラーを取り付けない状態で、2 分以上サーバーを動作させないでください。

  • 1 つ以上の EDSFF ドライブを取り外す場合は、オペレーティング・システムを使用して事前に無効にすることをお勧めします。

  • ドライブ、ドライブ・コントローラー (システム・ボードに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取る外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

注

取り外し後にドライブ・ベイが空のままになる場合は、ドライブ・ベイ・フィラーを用意してください。

手順

  1. E3.S ベゼルを取り外します。
    1. E3.S ベゼルのボタンを押してカバーを外します。
    2. E3.S ベゼルをサーバーから取り外します。
    図 1. E3.S ベゼルの取り外し
    Removing the E3.S bezel
  2. E3.S ホット・スワップ・ドライブを取り外します。
    1. リリース・ラッチをスライドさせてドライブ・ハンドルのロックを解除します。
    2. ドライブ・ハンドルを回転させ、開くの位置に合わせます。
    3. ハンドルをつかんで、ドライブをドライブ・ベイから引き出します。
    注
    ベイ・フィラーまたは交換用ユニットをできるだけ早く取り付けてください。E3.S ホット・スワップ・ドライブの取り付けを参照してください。

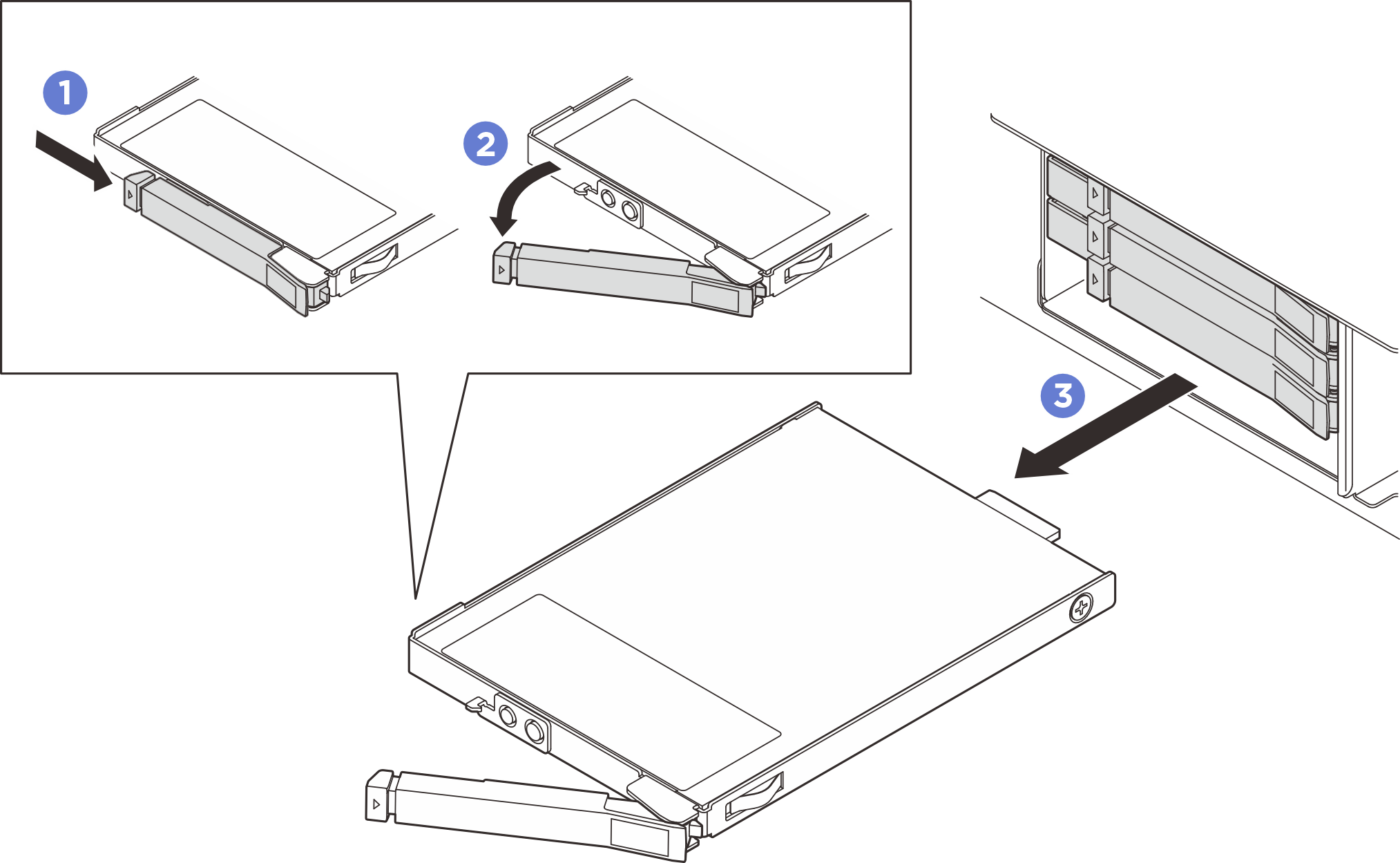

    図 2. E3.S ホット・スワップ・ドライブの取り外し
    Removing an E3.S hot-swap drive

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
