Retrait d’une unité remplaçable à chaud E3.S

Suivez les instructions de cette section pour retirer une unité remplaçable à chaud E3.S.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Pour garantir le bon refroidissement du système, n’utilisez pas le serveur pendant plus de deux minutes sans unité ou obturateur installé(e) dans chaque baie.

  • Si une ou plusieurs unités EDSFF doivent être retirées, il est recommandé de les désactiver au préalable grâce aux système d’exploitation.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés à la carte mère), fonds de panier ou câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Remarque

Si vous ne prévoyez pas d’installer de baies d’unité une fois le retrait effectué, alors assurez-vous d’avoir des obturateur de baie d’unité à disposition.

Procédure

  1. Retirez le panneau E3.S.
    1. Appuyez sur le bouton du panneau E3.S pour libérer le cache.
    2. Retrait du panneau E3.S du serveur.
    Figure 1. Retrait du panneau E3.S
    Removing the E3.S bezel
  2. Retrait d’une unité remplaçable à chaud E3.S.
    1. Faites glisser le taquet de déverrouillage pour déverrouiller la poignée de l’unité.
    2. Faites pivoter la poignée de l’unité en position ouverte.
    3. Saisissez la poignée et sortez l’unité de sa baie en la faisant glisser.
    Remarque
    Installez un obturateur de baie ou une unité de remplacement dès que possible. Pour plus d'informations, voir Installation d’une unité remplaçable à chaud E3.S.

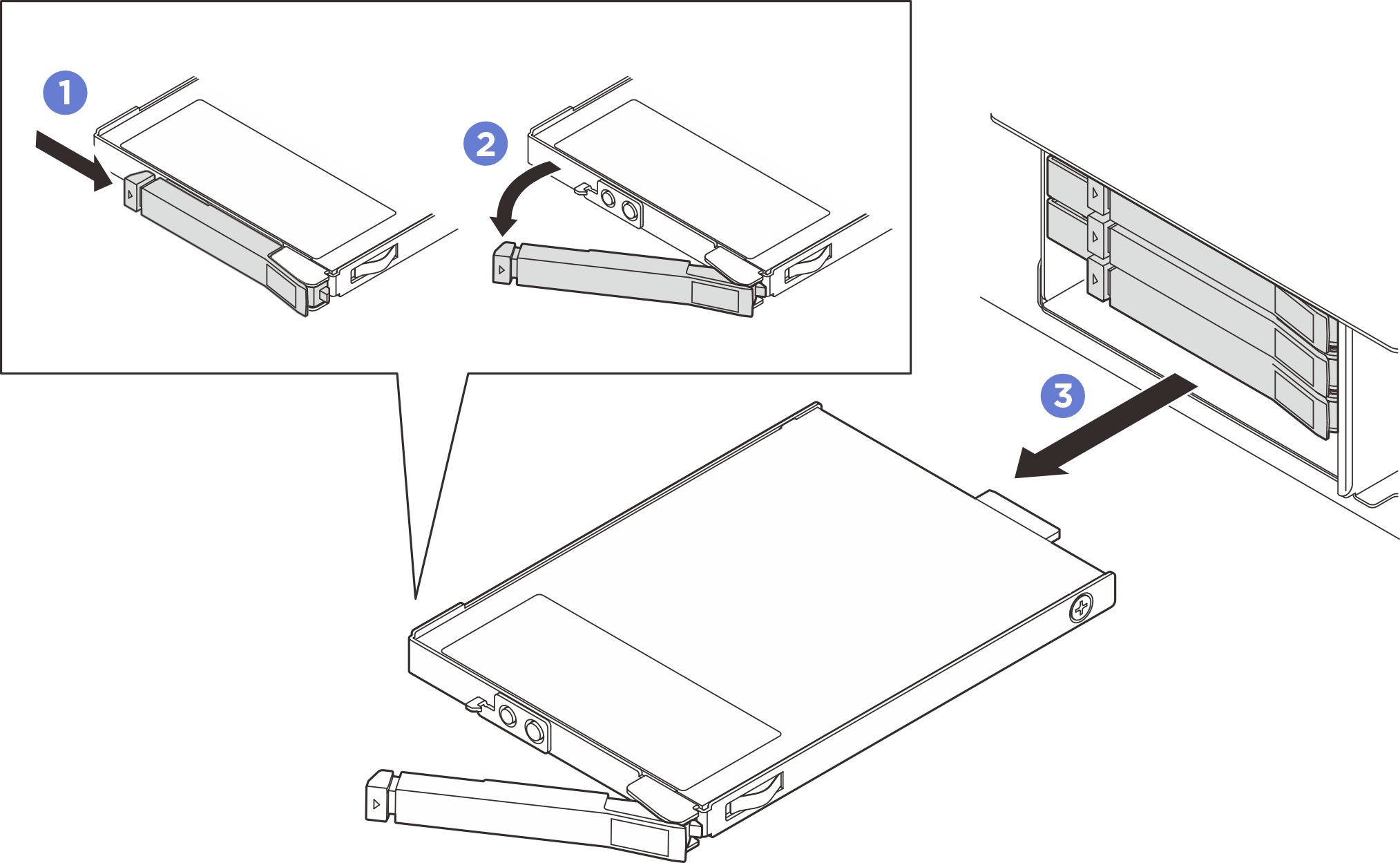

    Figure 2. Retrait d'une unité remplaçable à chaud E3.S
    Removing an E3.S hot-swap drive

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
