Commutateurs du bloc carte mère
Les illustrations suivantes montrent l’emplacement des commutateurs, cavaliers et boutons sur le bloc carte mère.
Remarque
Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, vous devez le retirer pour accéder aux commutateurs.
Important
Avant de modifier la position d’un commutateur ou d’un cavalier, mettez le serveur hors tension et débranchez tous les cordons d’alimentation et câbles externes. Passez en revue les informations suivantes :
- Tous les blocs de commutateurs et de cavaliers de la carte mère n’apparaissant pas sur les figures du présent document sont réservés.

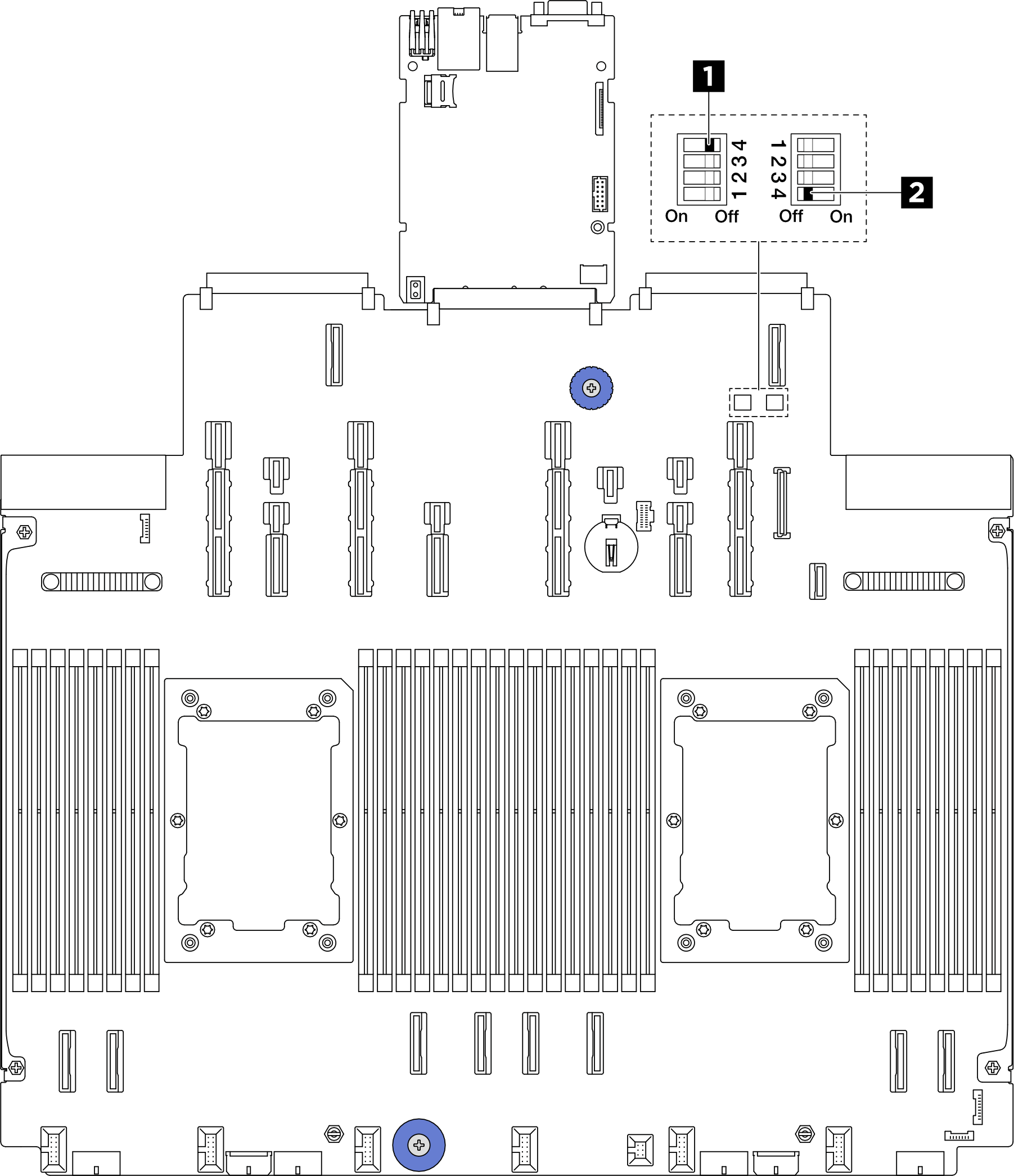

Figure 1. Commutateurs du bloc carte mère
Bloc commutateurs SW1
Le tableau ci-après présente les fonctions du bloc de commutateurs SW1 du bloc carte mère.
| Nombre de bits du commutateur | Nom du commutateur | Position par défaut | Description |
|---|---|---|---|
| 1 SW1–1 | Réservé | Désactivé | Réservé |
| 2 SW1–2 | Réservé | Désactivé | Réservé |
| 3 SW1–3 | Réservé | Désactivé | Réservé |
| 4 SW1–4 | Effacement du CMOS | Désactivé | Efface le registre d’horloge en temps réel (RTC) lorsque le commutateur est allumé. |
Bloc de commutateurs SW2
Le tableau ci-après présente les fonctions du bloc de commutateurs SW2 du bloc carte mère.
| Nombre de bits du commutateur | Nom du commutateur | Position par défaut | Description |
|---|---|---|---|
| 1 SW2–1 | Réservé | Désactivé | Réservé |
| 2 SW2–2 | Réservé | Désactivé | Réservé |
| 3 SW2–3 | Réservé | Désactivé | Réservé |
| 4 SW2–4 | Contournement du mot de passe | Désactivé | Contourne le mot de passe à la mise sous tension lorsque le commutateur est allumé. |
