Remover os trilhos do rack

Siga as instruções nesta seção para remover os trilhos do rack.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Remova o servidor do rack. Consulte Substituição do servidor.
  2. Remova os parafusos M6 instalados na parte traseira dos trilhos.

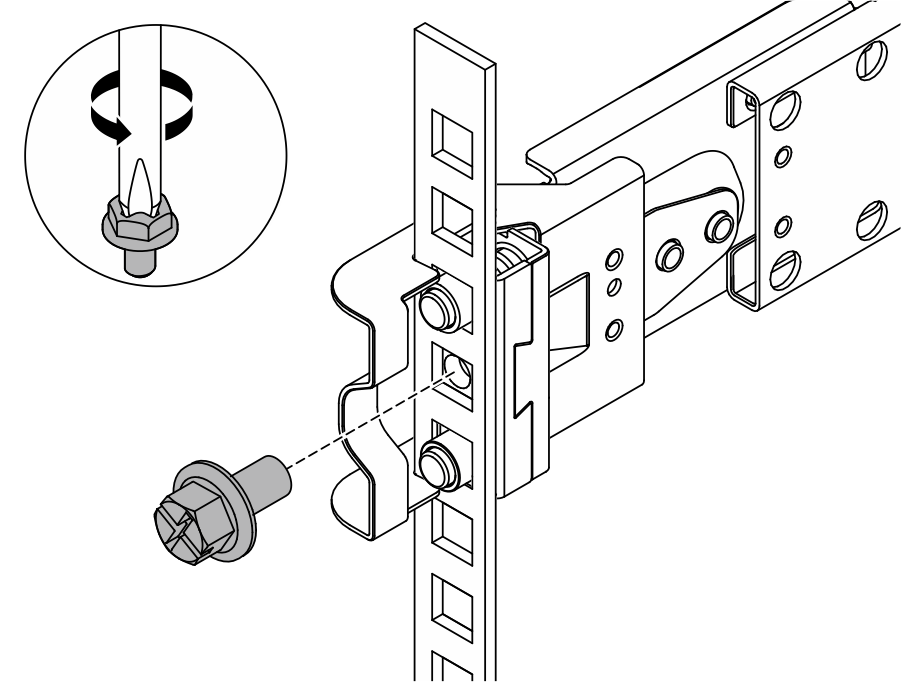

    Figura 1. Removendo o parafuso M6

  3. Remova os trilhos do rack.
    1. Remova o trilho na parte frontal.

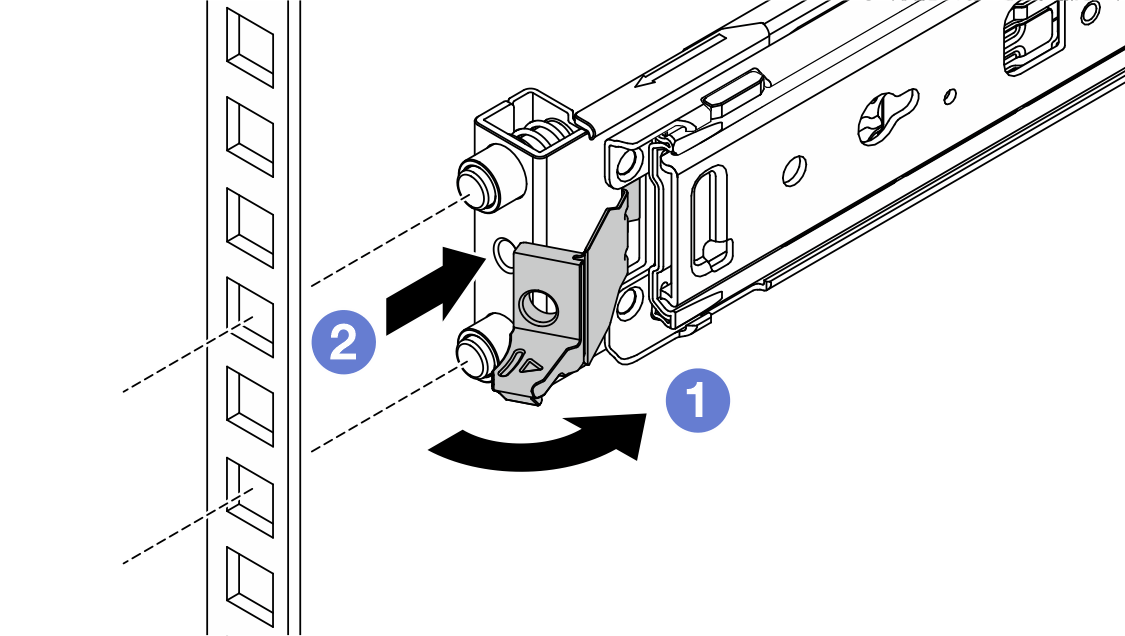

      Figura 2. Removendo o trilho na parte frontal

      • Abra e segure a trava frontal para desencaixar a extremidade frontal do trilho.
      • Empurre o trilho para frente e remova-o do rack.
    2. Remova o trilho na parte traseira.

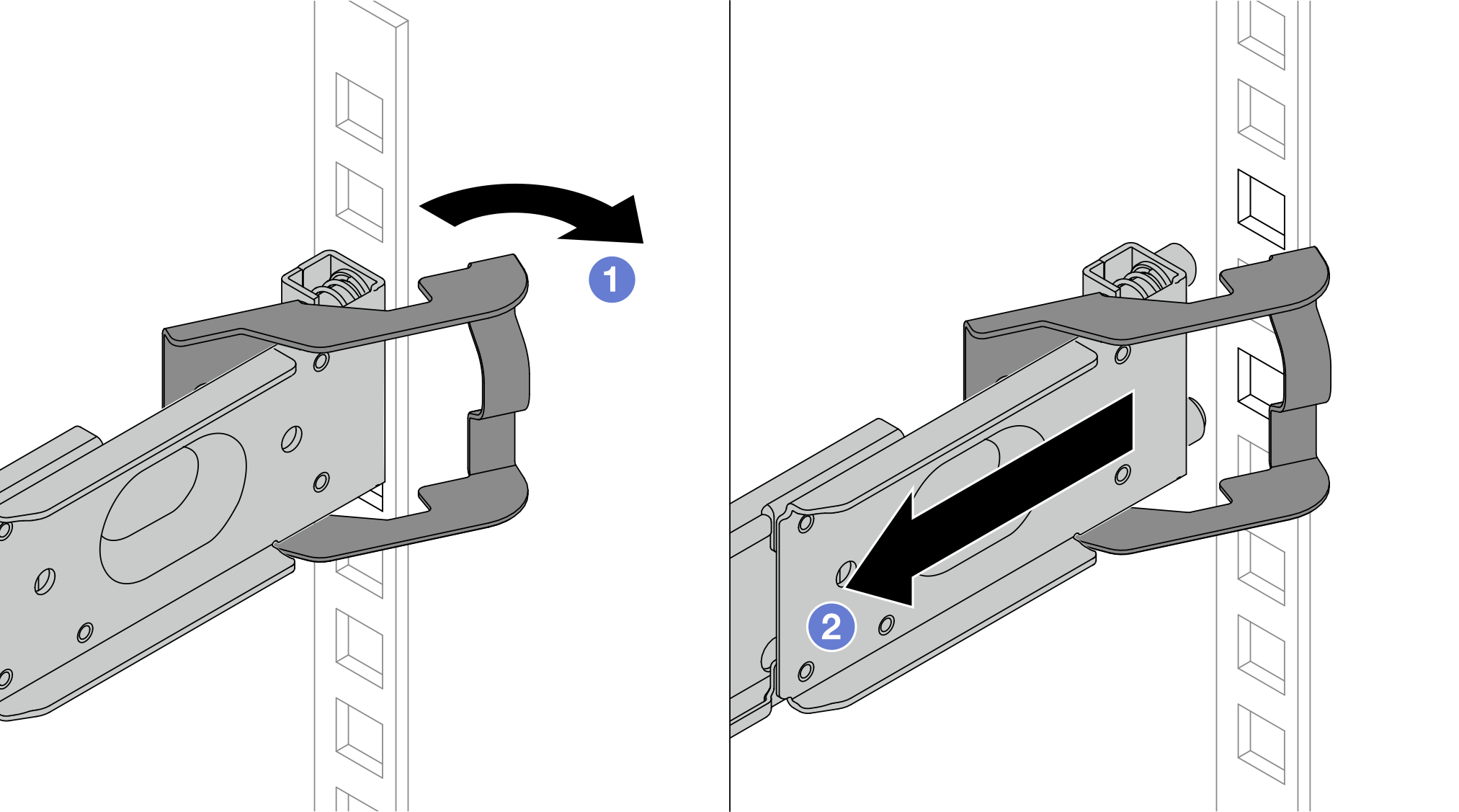

      Figura 3. Removendo o trilho na parte traseira

      • Abra e segure a trava traseira para desencaixar a extremidade traseira do trilho.
      • Remova o trilho dos flanges de montagem traseiros.

Depois de concluir

Instale uma unidade de substituição. Consulte as instruções no Guia de instalação do trilho fornecido com o kit de trilhos. Para obter mais informações, consulte Guias de instalação do trilho ou Opções de trilho do servidor em rack ThinkSystem.
