Rimozione delle guide dal rack

Seguire le istruzioni riportate in questa sezione per rimuovere le guide dal rack.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere le viti M6 installate sulla parte posteriore delle guide.

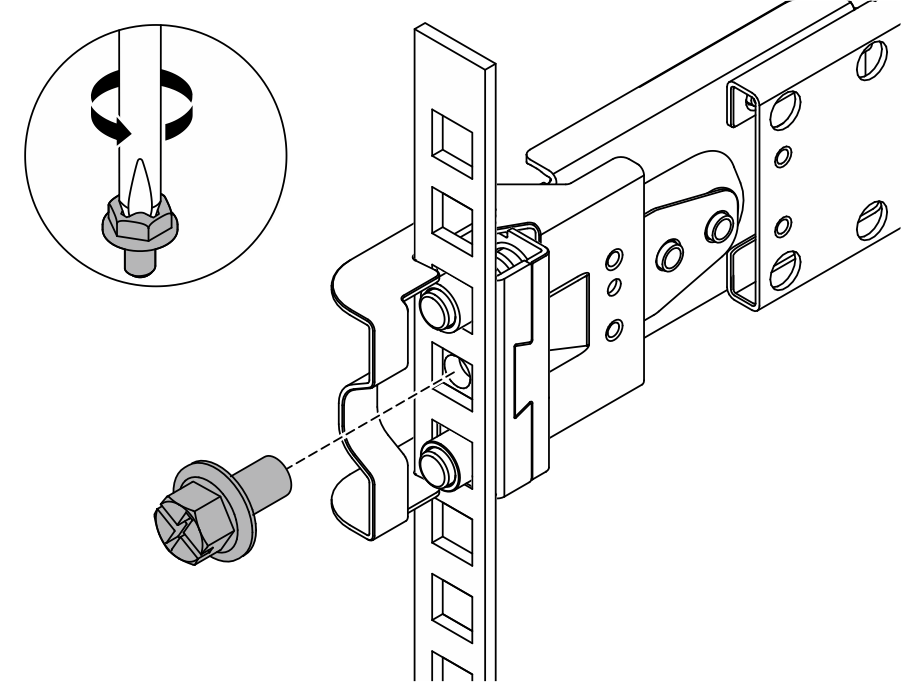

    Figura 1. Rimozione della vite M6

  3. Rimuovere le guide dal rack.
    1. Rimuovere i piedini di montaggio anteriori dal rack.

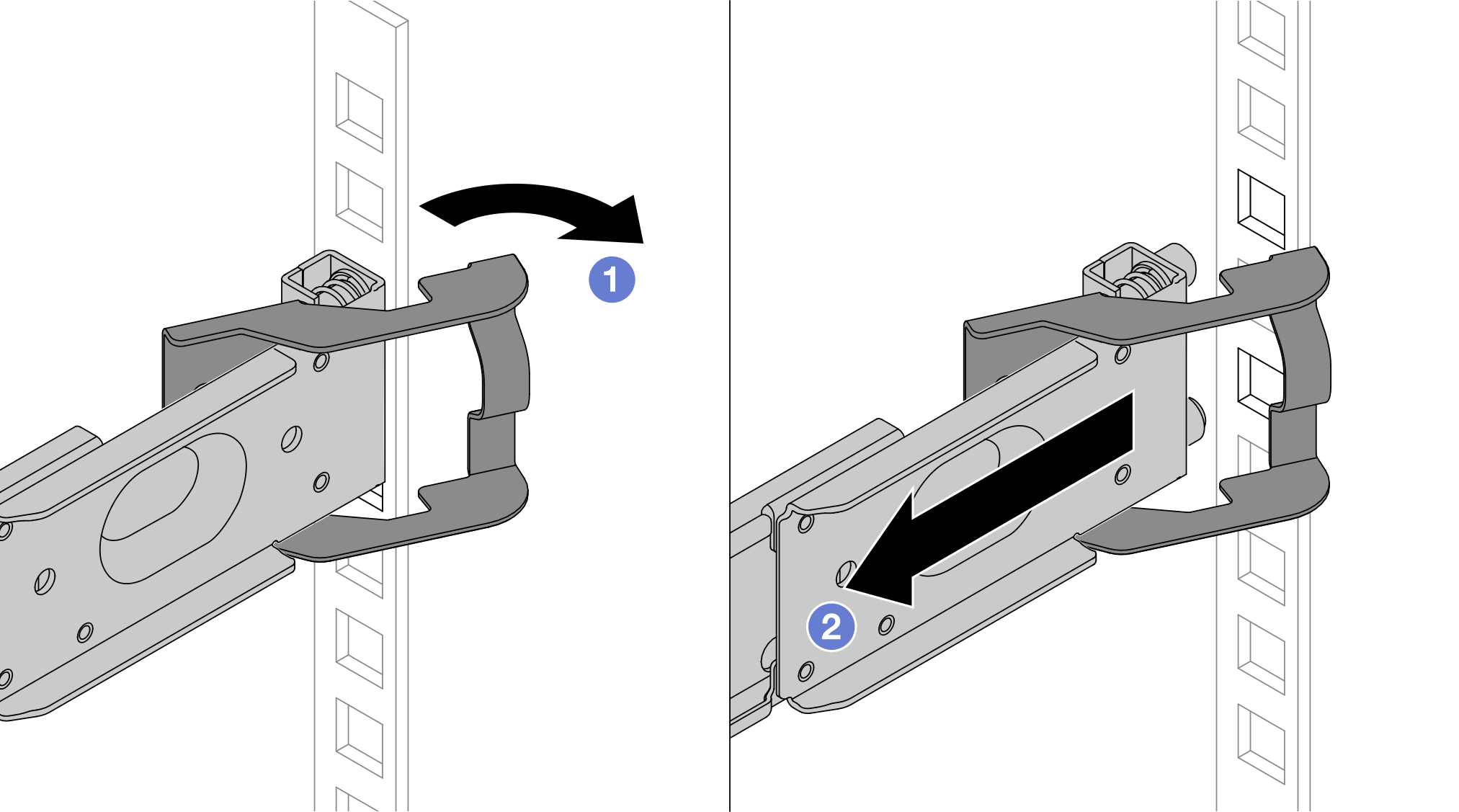

      Figura 2. Rimozione dei piedini di montaggio anteriori

      • Aprire e tenere premuto il fermo anteriore per sganciare l'estremità anteriore della guida.
      • Spingere la guida in avanti e rimuoverla dal rack.
    2. Rimuovere i piedini di montaggio posteriori dal rack.
      Figura 3. Rimozione dei piedini di montaggio posteriori

      • Aprire e tenere premuto il fermo posteriore per sganciare l'estremità posteriore della guida.
      • Rimuovere la guida dalle flange di montaggio posteriori.

Dopo aver terminato

Installare un'unità sostitutiva. Vedere le istruzioni riportate nella Guida all'installazione delle guide fornita con il kit per la guida. Per ulteriori informazioni, vedere Guide all'installazione delle guide o Opzioni della guida del server rack ThinkSystem.
