Установка верхнего кожуха

Следуйте инструкциям в этом разделе, чтобы установить верхний кожух.

Об этой задаче

S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

S014
shock hazard
ОСТОРОЖНО
Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Использование сервера без верхнего кожуха может привести к повреждению компонентов сервера. Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить верхний кожух.

Процедура

  1. Проверьте сервер и убедитесь, что:
    • Все кабели, адаптеры и другие компоненты установлены правильно и в сервере не осталось никаких инструментов и деталей.

    • Все внутренние кабели правильно проложены и подключены. См. раздел Прокладка внутренних кабелей.

  2. Установите верхний кожух на сервер.
    Внимание
    Обращайтесь с верхним кожухом осторожно. В случае падения верхнего кожуха с открытой защелкой защелка может быть повреждена.

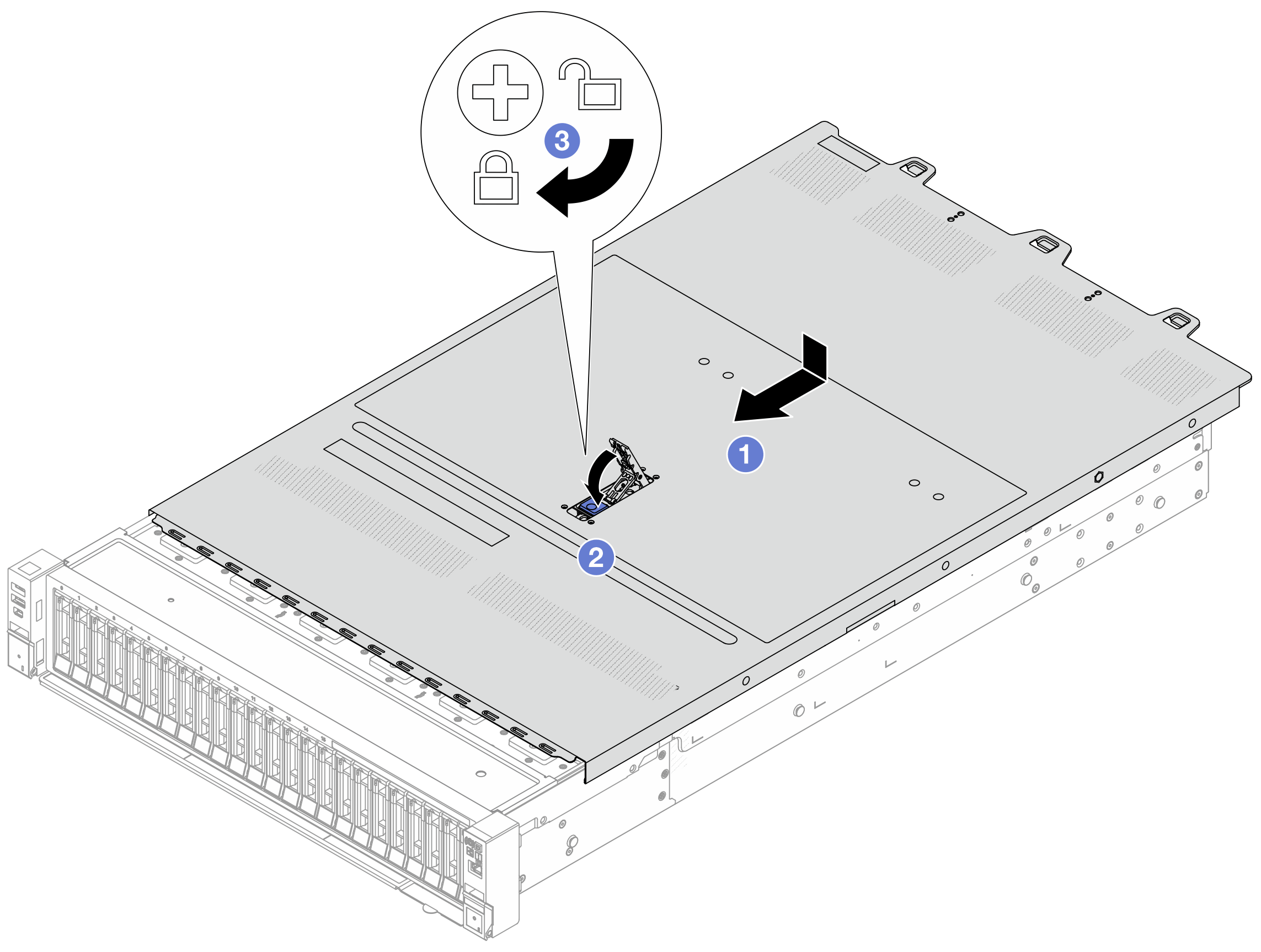

    Рис. 1. Установка верхнего кожуха
    Installing the top cover
    1. Убедитесь, что защелка кожуха находится в открытом положении. Опустите верхний кожух на раму, чтобы обе его стороны закрепились на направляющих с обеих сторон рамы. Затем сдвиньте верхний кожух в переднюю часть рамы.
      Прим.
      Прежде чем перемещать верхний кожух вперед, убедитесь, что все его язычки правильно соединяются с рамой.
    2. Нажмите на защелку кожуха и убедитесь, что защелка полностью закрыта.
    3. С помощью отвертки переведите фиксатор кожуха в закрытое положение.
После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
