卸下 4 x 2.5 吋背面框架

請依照本節中的指示卸下 4 x 2.5 吋背面框架。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 對硬碟、硬碟控制器（包括整合在主機板組件上的控制器）、硬碟背板或硬碟纜線進行變更或將其卸下之前，請先備份硬碟中儲存的所有重要資料。

  • 在您卸下 RAID 陣列的任何元件（硬碟、RAID 卡等）之前，請先備份所有的 RAID 配置資訊。

  • 如果要卸下一個或多個 NVMe 固態硬碟，建議事先透過作業系統加以停用。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. 卸下上蓋。請參閱卸下上蓋。
    3. 從後方硬碟背板拔除纜線。
    4. 從機槽卸下所有已安裝的硬碟和填充板（如果有的話）。請參閱卸下 2.5 吋或 3.5 吋熱抽換硬碟。
  2. 卸下背面框架。

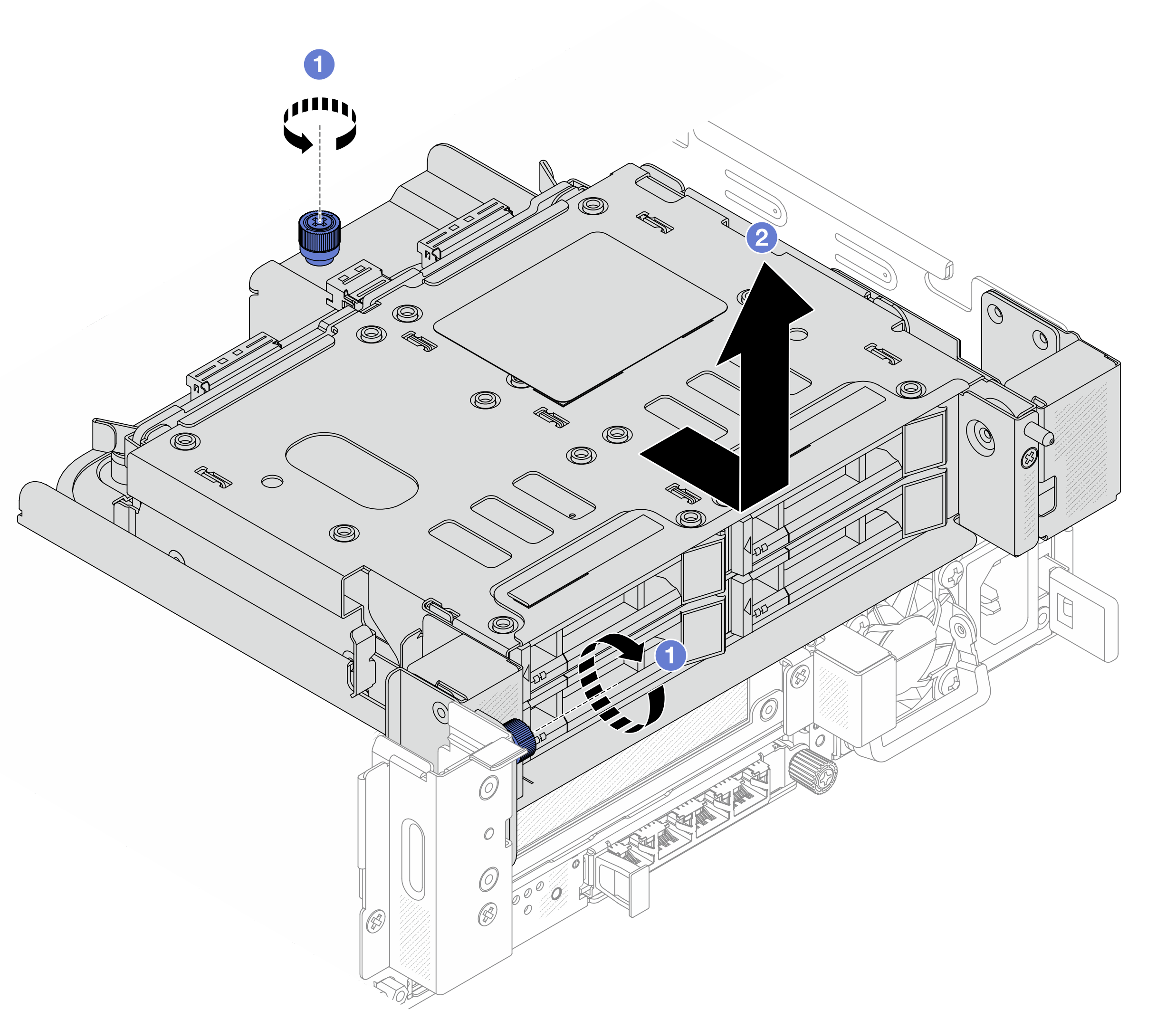

    圖 1. 卸下 4 x 2.5 吋背面框架
    Removing the 4 x 2.5" rear drive cage
    1. 鬆開螺絲。
    2. 將框架滑向機箱後方以將其鬆開，然後將框架提起，從機箱取出。
  3. 卸下 4 x 2.5 吋後方硬碟背板。請參閱卸下後方硬碟背板。

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
