安裝 4 x 2.5 吋背面框架

請依照本節中的指示,安裝 4 x 2.5 吋背面框架。

關於此作業

小心

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. (選用)安裝所需的後壁托架。
    有關所需的後壁托架,請參閱更換後壁托架

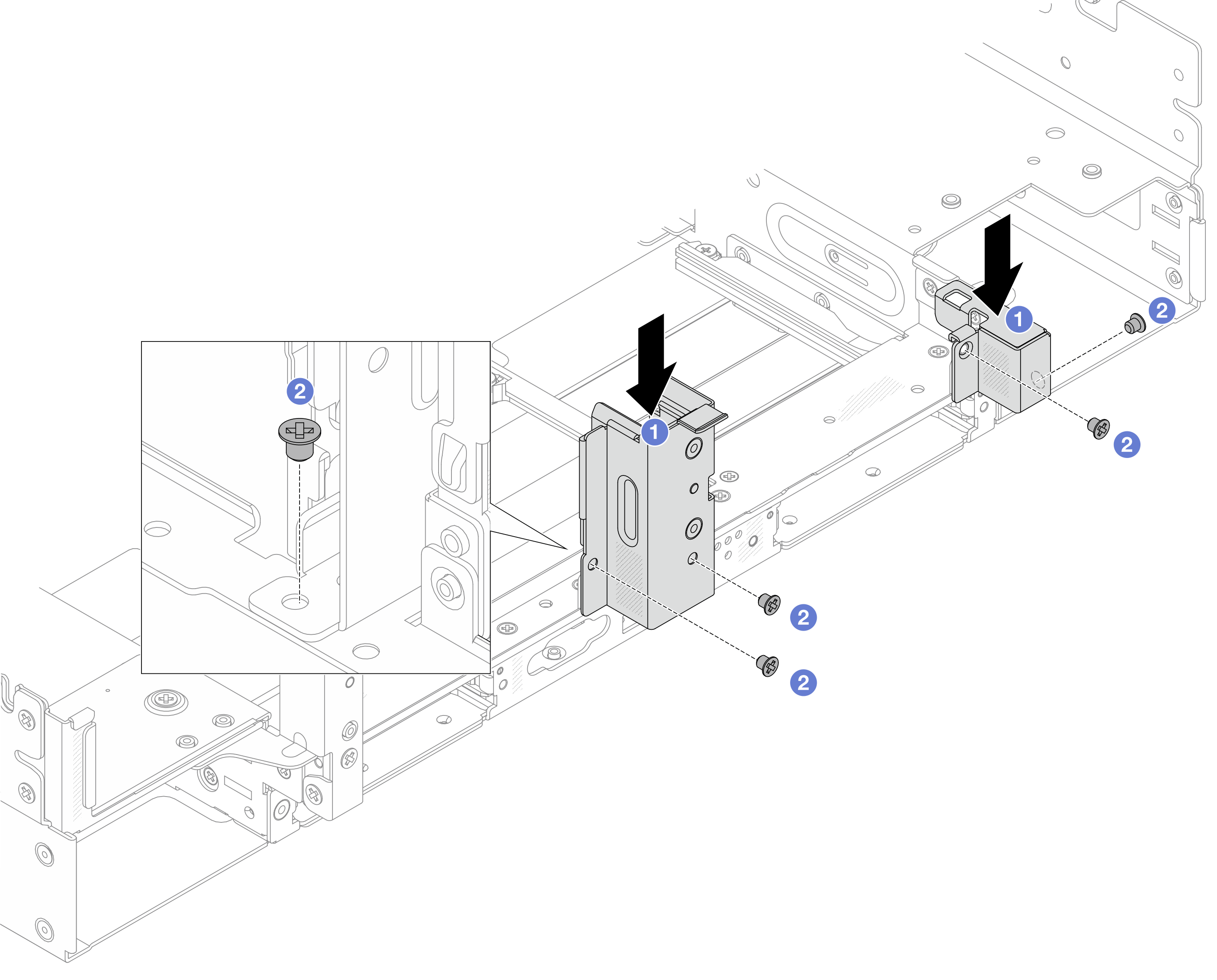

    圖 1. 安裝 4 x 2.5 吋背面框架的後壁托架
    Installing rearwall brackets for the 4 x 2.5" rear drive cage
    1. 將後壁托架對齊機箱,然後將托架插入定位。
    2. 鎖上螺絲以固定後壁托架。
  3. 安裝 4 x 2.5 吋後方硬碟背板。請參閱安裝後方硬碟背板
  4. 安裝背面框架。

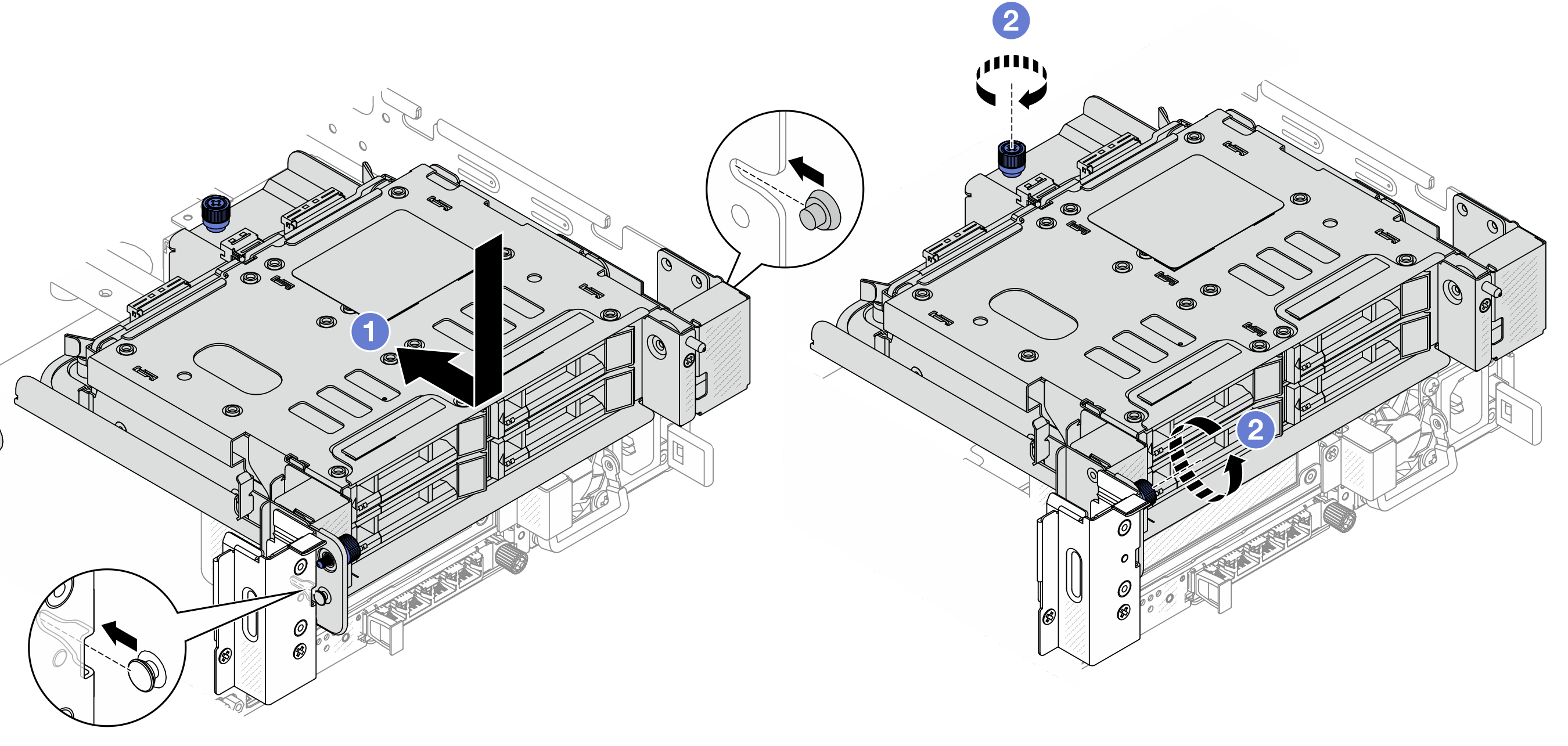

    圖 2. 安裝 4 x 2.5 吋背面框架
    Installing the 4 x 2.5" rear drive cage
    1. 將框架放入機箱中,並將其向前移動,直到卡入定位。
    2. 鎖緊螺絲以固定框架。
  5. 將纜線連接到後方硬碟背板。請參閱內部纜線佈線

在您完成之後

  1. 將硬碟或硬碟填充板重新安裝到背面框架中。請參閱安裝 2.5 吋或 3.5 吋熱抽換硬碟

  2. 完成零件更換請參閱完成零件更換
