Installazione del telaio unità posteriore a 4 vani da 2,5"

Seguire le istruzioni riportate in questa sezione per installare il telaio unità posteriore a 4 vani da 2,5".

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Il telaio unità posteriore è supportato su alcuni modelli di server con requisiti termici. Vedere Regole termiche per accertarsi che la temperatura ambiente del server sia inferiore a quella consentita e che siano stati utilizzati il dissipatore e le ventole di sistema corretti. Se necessario, sostituire prima il dissipatore di calore o la ventola di sistema.
- Sostituzione di processore e dissipatore di calore (solo per tecnici qualificati)
- Sostituzione della ventola di sistema

Procedura

Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
(Facoltativo) Installare le staffe posteriori per il montaggio a parete richieste.
Nota
Per le staffe posteriori per il montaggio a parete richieste, vedere Sostituzione della staffa posteriore per il montaggio a parete.

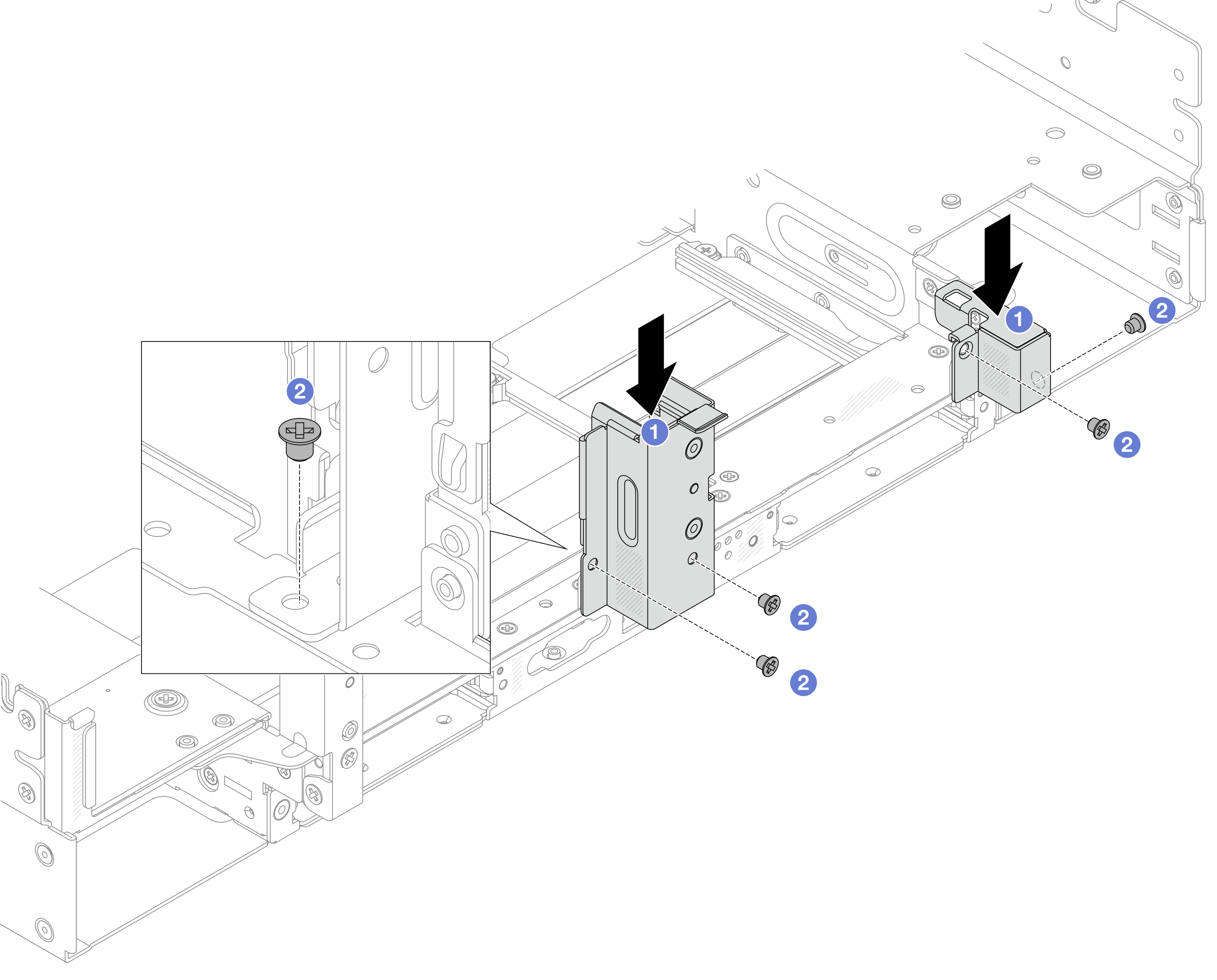

Figura 1. Installazione delle staffe posteriori per il montaggio a parete per il telaio unità posteriore a 4 vani da 2,5"
1. Allineare le staffe posteriori per il montaggio a parete allo chassis e inserirle in posizione.
2. Installare le viti per fissare le staffe posteriori per il montaggio a parete.
Installare il backplane dell'unità posteriore a 4 vani da 2,5". Vedere Installazione del backplane dell'unità posteriore.
Installare il telaio unità posteriore.

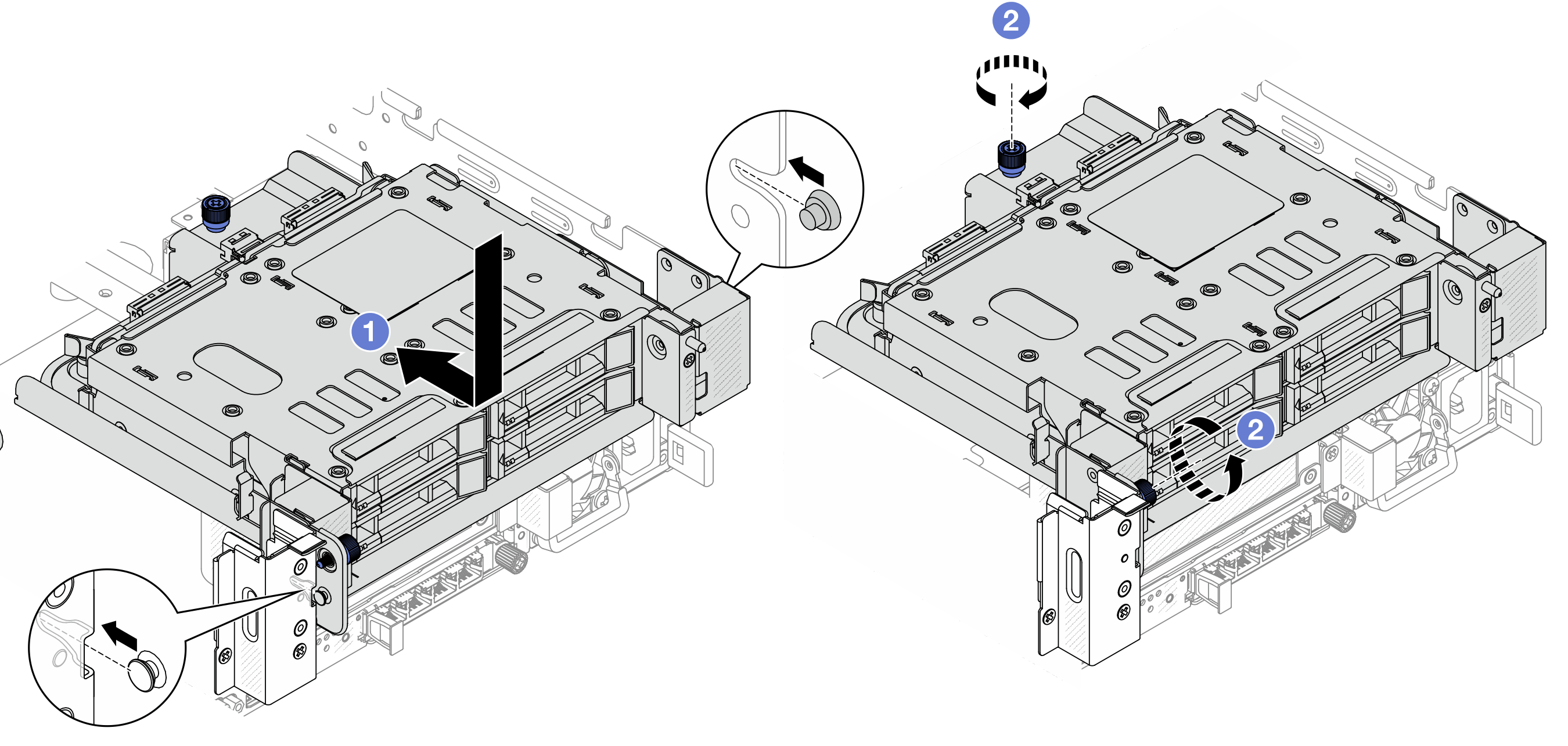

Figura 2. Installazione del telaio unità posteriore a 4 vani da 2,5"
1. Abbassare il telaio unità nello chassis e spostarlo in avanti finché non scatta in posizione.
2. Stringere le viti per fissare il telaio unità.
Collegare i cavi al backplane dell'unità posteriore. Vedere Instradamento dei cavi interni.

Dopo aver terminato

Reinstallare le unità o gli elementi di riempimento delle unità nel telaio dell'unità posteriore. Vedere Installazione di un'unità hot-swap da 2,5" o 3,5".
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
