Установка заднего отсека для четырех 2,5-дюймовых дисков

В этом разделе приведены инструкции по установке заднего отсека для четырех 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Задний отсек для диска поддерживается в некоторых моделях серверов при соблюдении определенных требований к температуре. Сведения о разрешенной для сервера температуре окружающей среды, а также радиаторе и вентиляторах компьютера, которые должны использоваться для сервера, см. в разделе Правила в отношении температуры. При необходимости сначала замените радиатор или вентилятор компьютера.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Установите необходимые скобы задней стенки.
    Прим.
    Сведения о необходимых скобах задней стенки см. в разделе Замена скобы задней стенки.

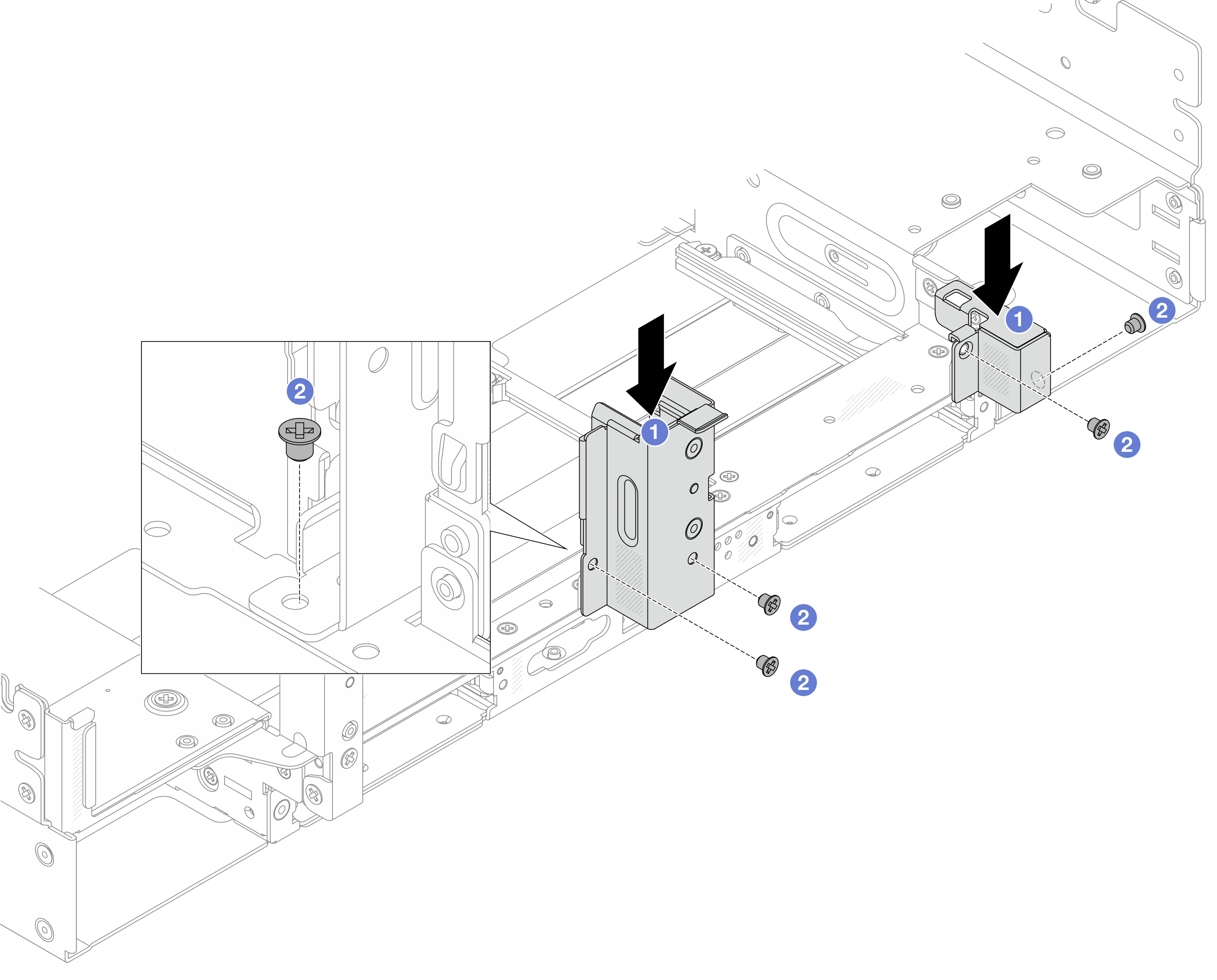

    Рис. 1. Установка скоб задней стенки для заднего отсека для четырех 2,5-дюймовых дисков
    Installing rearwall brackets for the 4 x 2.5" rear drive cage
    1. Совместите скобы задней стенки с рамой и установите скобы на место.
    2. Закрепите скобы задней стенки винтами.
  3. Установите заднюю объединительную панель для четырех 2,5-дюймовых дисков. См. раздел Установка задней объединительной панели для дисков.
  4. Установите задний отсек для диска.

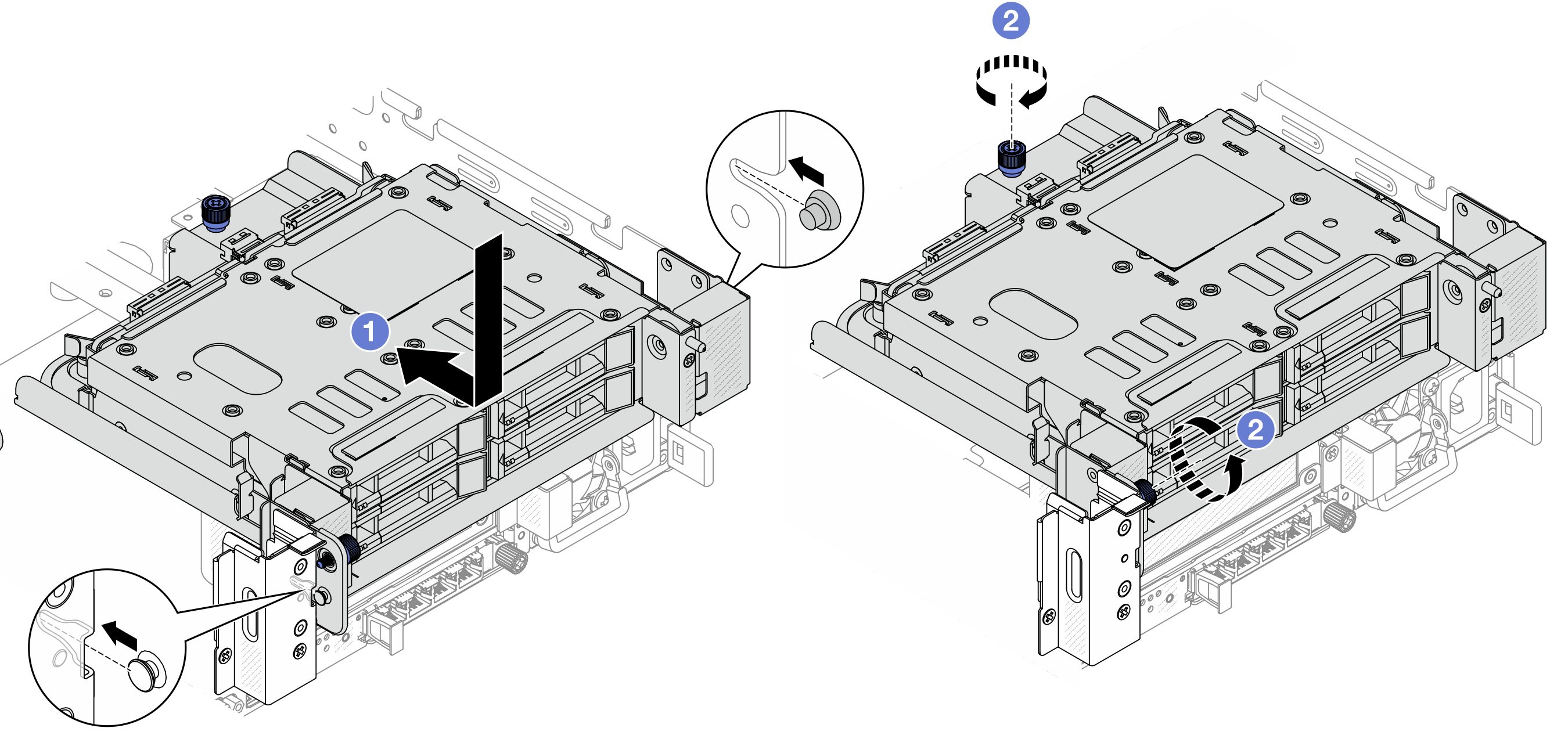

    Рис. 2. Установка заднего отсека для четырех 2,5-дюймовых дисков
    Installing the 4 x 2.5" rear drive cage
    1. Опустите отсек для диска в раму и переместите отсек вперед до щелчка.
    2. Закрепите отсек для дисков винтами.
  5. Подключите кабели к задней объединительной панели для дисков. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Снова установите диски или заглушки дисков в задний отсек для диска. См. раздел Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.
