Установка заднего отсека для четырех 3,5-дюймовых дисков

В этом разделе приведены инструкции по установке заднего отсека для четырех 3,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Задний отсек для диска поддерживается в некоторых моделях серверов при соблюдении определенных требований к температуре. Сведения о разрешенной для сервера температуре окружающей среды, а также радиаторе и вентиляторах компьютера, которые должны использоваться для сервера, см. в разделе Правила в отношении температуры. При необходимости сначала замените радиатор или вентилятор компьютера.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Установите необходимые скобы задней стенки.
    Прим.
    Сведения о необходимых скобах задней стенки см. в разделе Замена скобы задней стенки.

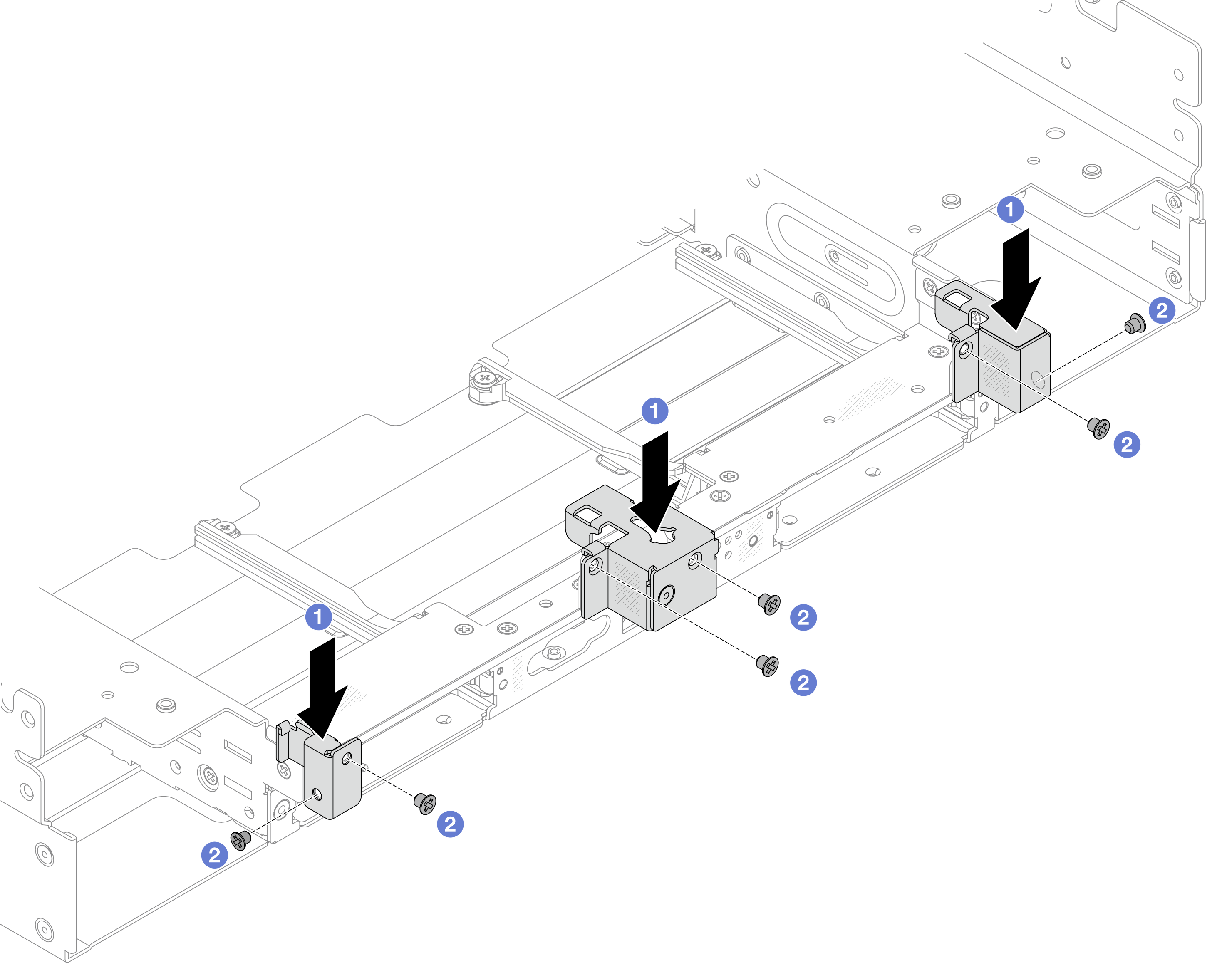

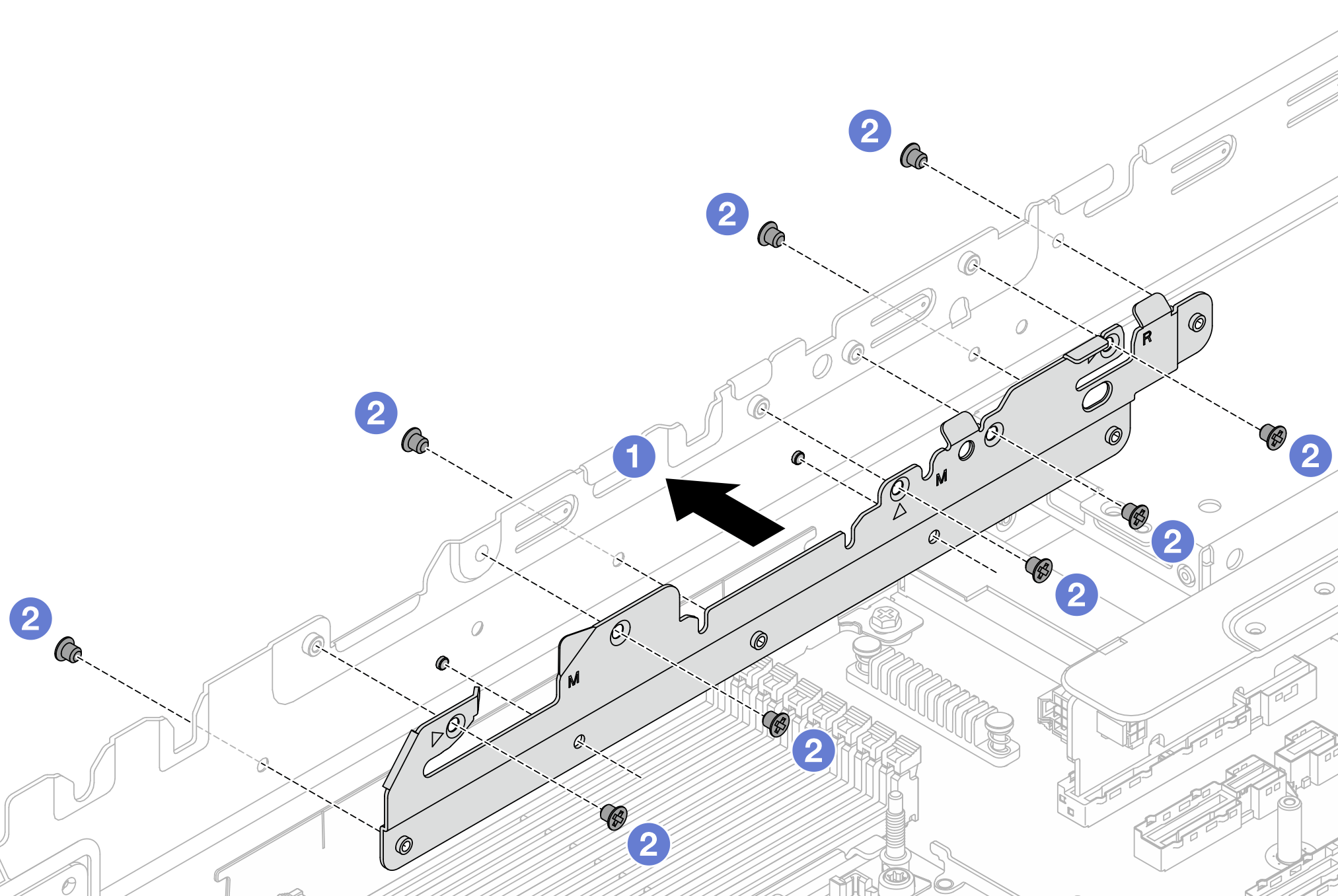

    Рис. 1. Установка скоб задней стенки для блока заднего отсека для четырех 3,5-дюймовых дисков
    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly

    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly
    1. Совместите скобы задней стенки с рамой и установите скобы на место.
    2. Закрепите скобы задней стенки винтами.
  3. (Необязательно) Установите две средние скобы.

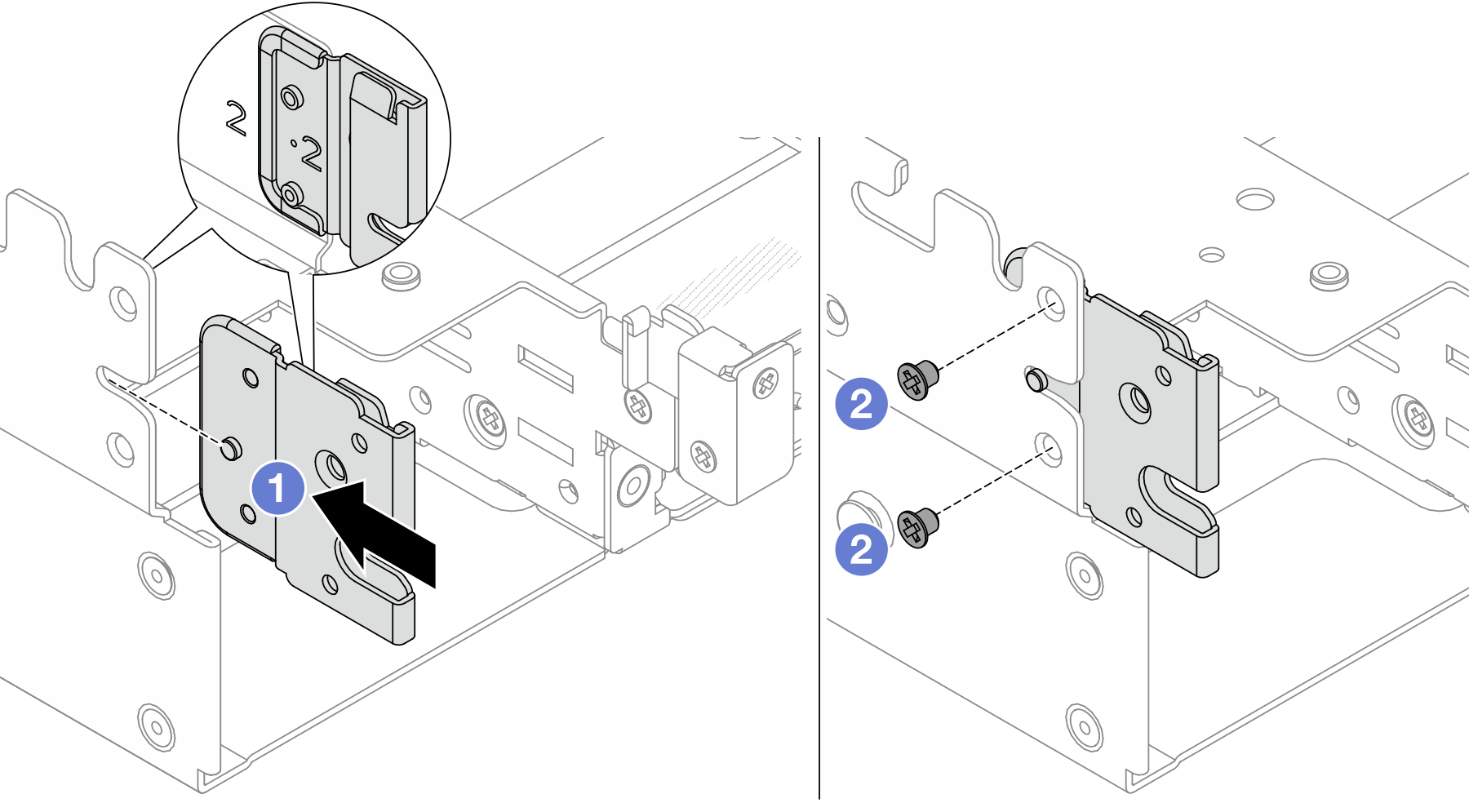

    Рис. 2. Установка средних скоб


    1. Совместите два отверстия в нижней части средней скобы со штырьками на раме и установите средние скобы в раму.
    2. Закрепите средние скобы винтами.
  4. Установите заднюю объединительную панель для четырех 3,5-дюймовых дисков. См. раздел Установка задней объединительной панели для дисков.
  5. Установите задний отсек для диска.

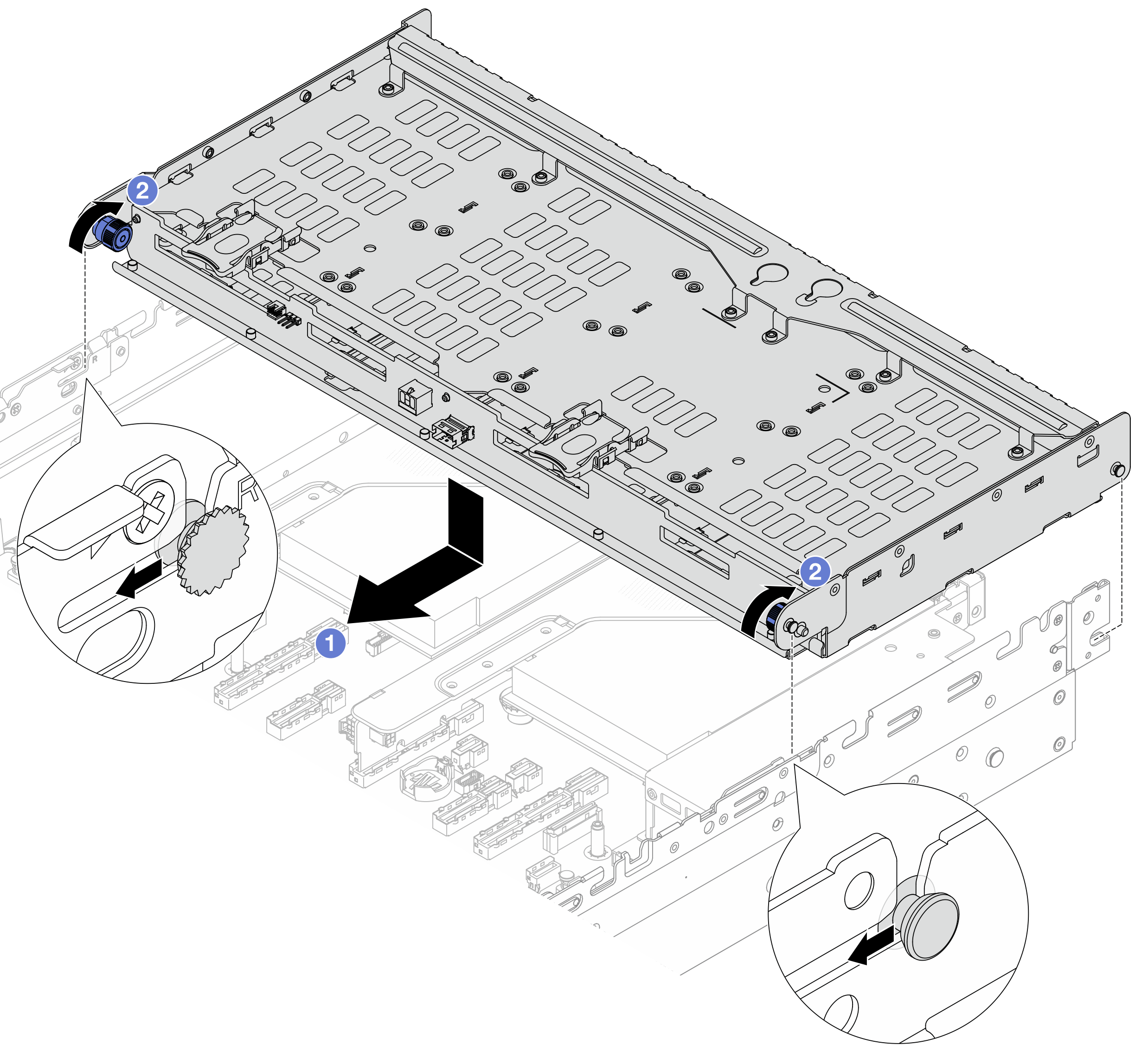

    Рис. 3. Установка заднего отсека для четырех 3,5-дюймовых дисков
    Installing the 4 x 3.5" rear drive cage
    1. Совместите задний отсек для дисков с рамой и опустите отсек в нее. Переместите задний отсек для диска вперед до щелчка.
    2. Поверните и отпустите синие рычаги, чтобы закрепить отсек для дисков.
  6. Подключите кабели к задней объединительной панели для дисков. См. раздел Прокладка внутренних кабелей.
  7. Установите опорную скобу верхнего кожуха.

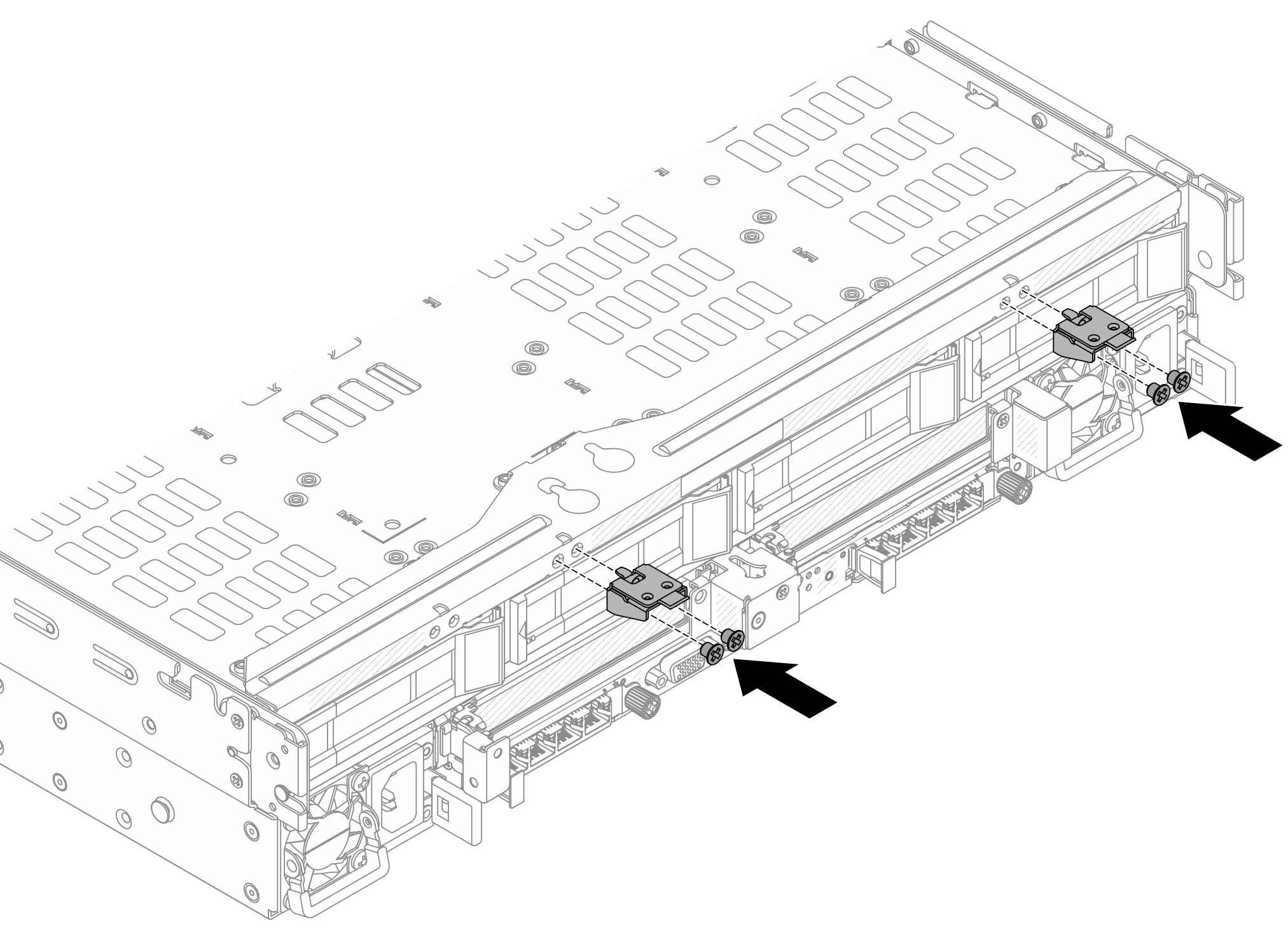

    Рис. 4. Установка опорной скобы верхнего кожуха
    Installing the top cover support bracket

После завершения

  1. Снова установите диски или заглушки дисков в задний отсек для диска. См. раздел Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.
