Instalar el compartimiento de la unidad posterior de 4 unidades de 3,5"

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad posterior de 4 unidades de 3,5".

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
El compartimiento de la unidad posterior se admite en algunos modelos de servidor con requisitos térmicos. Consulte Reglas térmicas para asegurarse de que el servidor esté bajo la temperatura ambiente permitida y de que se utilice el disipador de calor y los ventiladores del sistema correctos. Si es necesario, sustituya primero el disipador de calor o el ventilador del sistema.
- Sustitución de procesador y disipador de calor (solo un técnico de servicio especializado)
- Sustitución del ventilador del sistema

Procedimiento

Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
(Opcional) Instale las abrazaderas de pared posterior necesarias.
Nota
Para ver las abrazaderas de pared posterior necesarias, consulte Sustitución de la abrazadera de pared posterior.

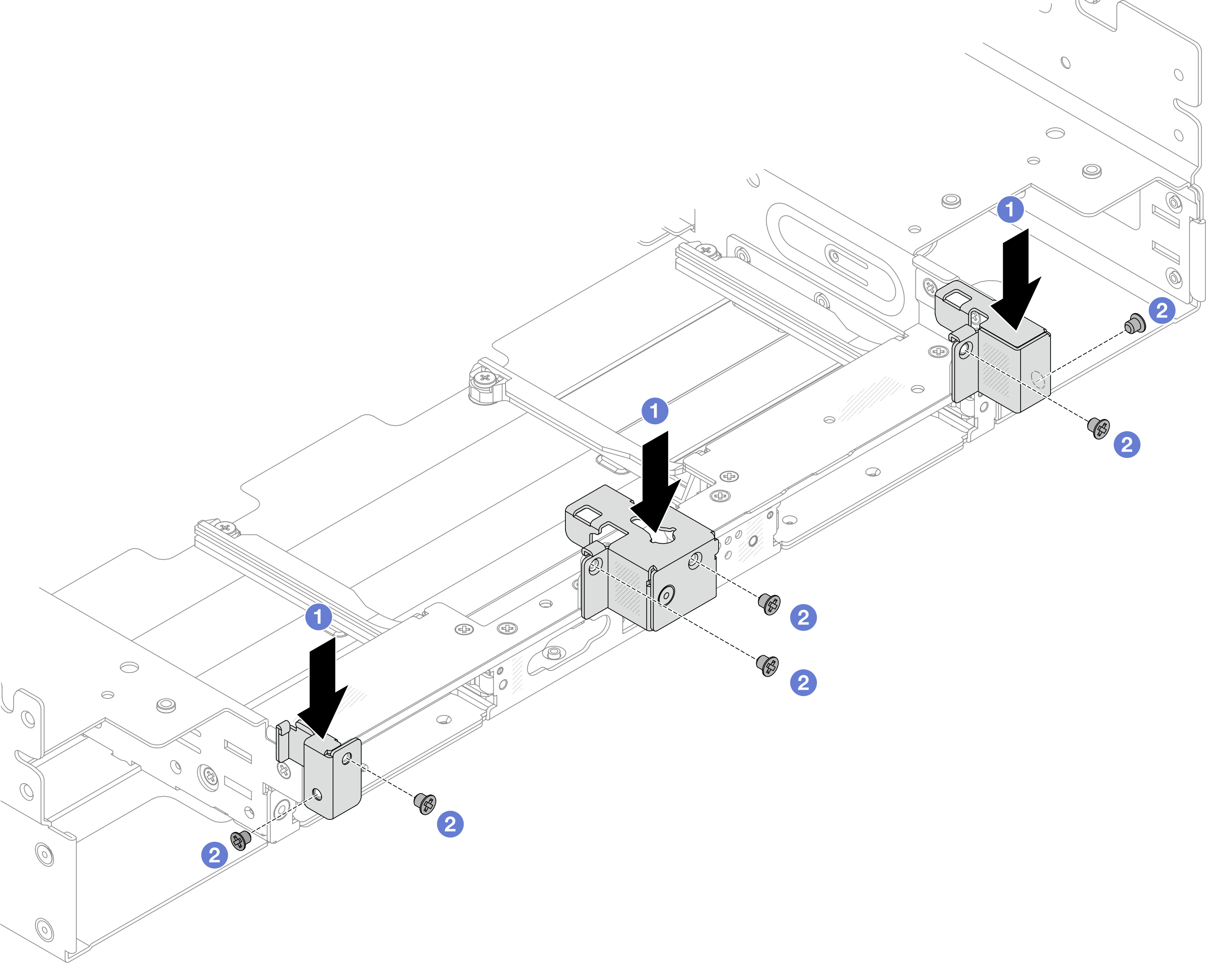

Figura 1. Instalación de abrazaderas de pared posterior para el conjunto del compartimiento de la unidad posterior de 4 bahías de 3,5"
1. Alinee las abrazaderas de pared posterior con el chasis e inserte las abrazaderas en su lugar.
2. Instale los tornillos que fijan las abrazaderas de pared posterior.
(Opcional) Instale dos abrazaderas centrales.

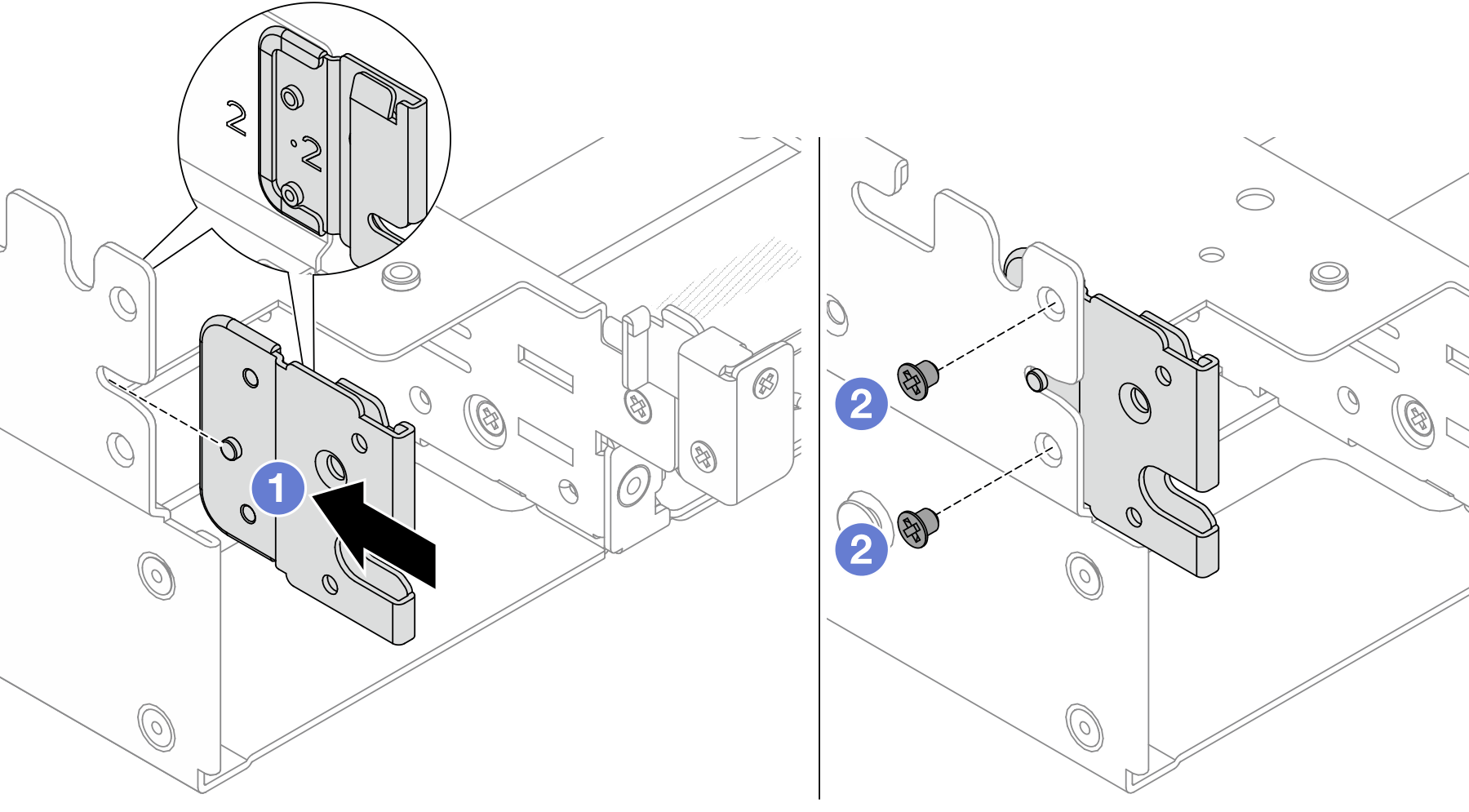

Figura 2. Instalación de abrazaderas centrales
1. Alinee los dos orificios de la parte inferior de la abrazadera central con las patillas del chasis e instale las abrazaderas centrales en el chasis.
2. Instale los tornillos que fijan las abrazaderas centrales.
Instalación de la placa posterior de unidad de 4 unidades de 3,5" trasera Consulte Instalación de la placa posterior de la unidad trasera.
Instale el compartimiento de disco duro posterior.

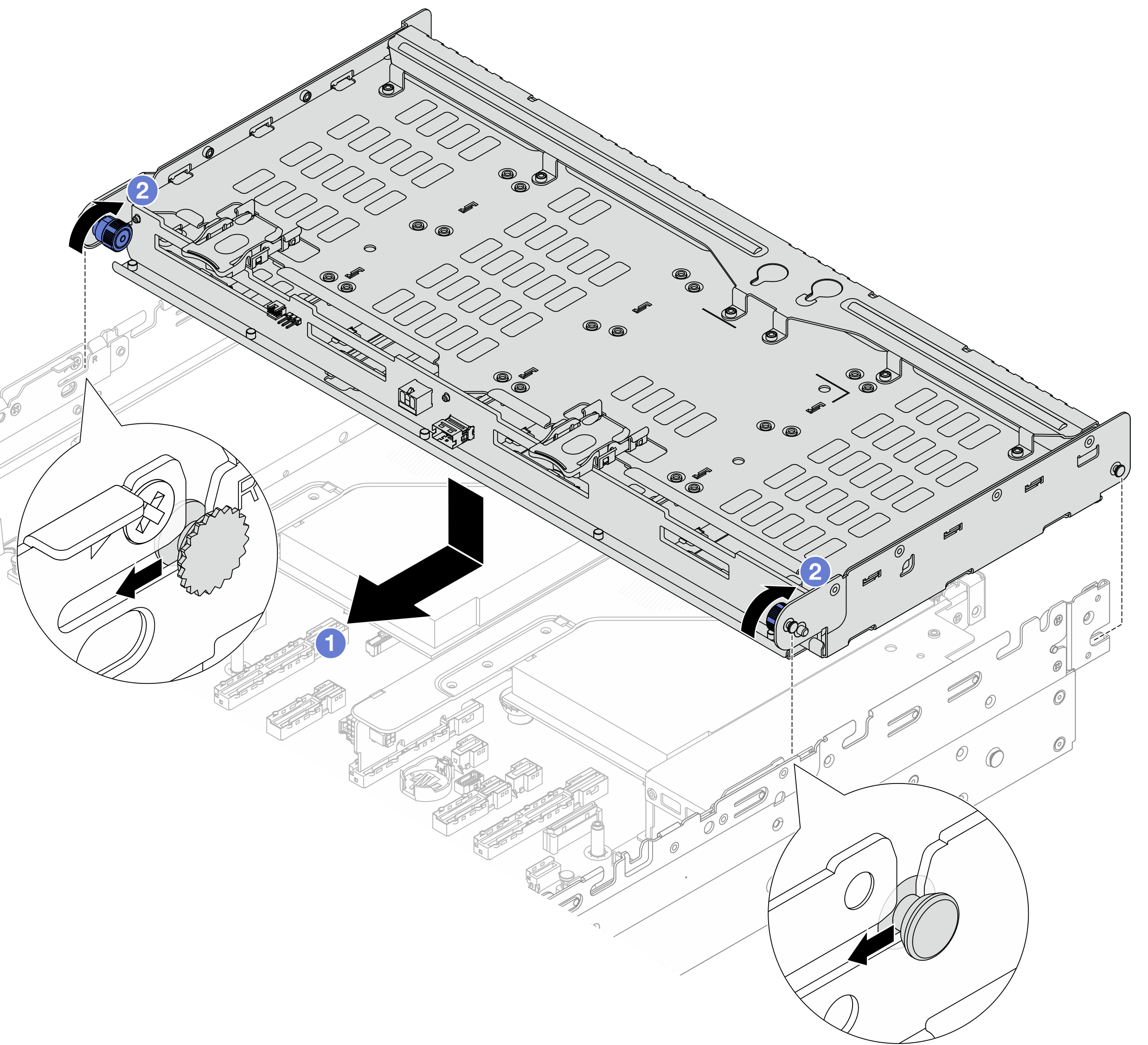

Figura 3. Instalación del compartimiento de la unidad posterior de 4 unidades de 3,5”
1. Alinee el compartimiento de la unidad trasera con el chasis y baje el compartimiento de la unidad en el chasis. Mueva el compartimiento de la unidad posterior hacia delante hasta que encaje en su posición.
2. Gire y suelte los émbolos azules para fijar el compartimiento de la unidad en su lugar.
Conecte los cables a la placa posterior de la unidad trasera. Consulte Disposición interna de los cables.

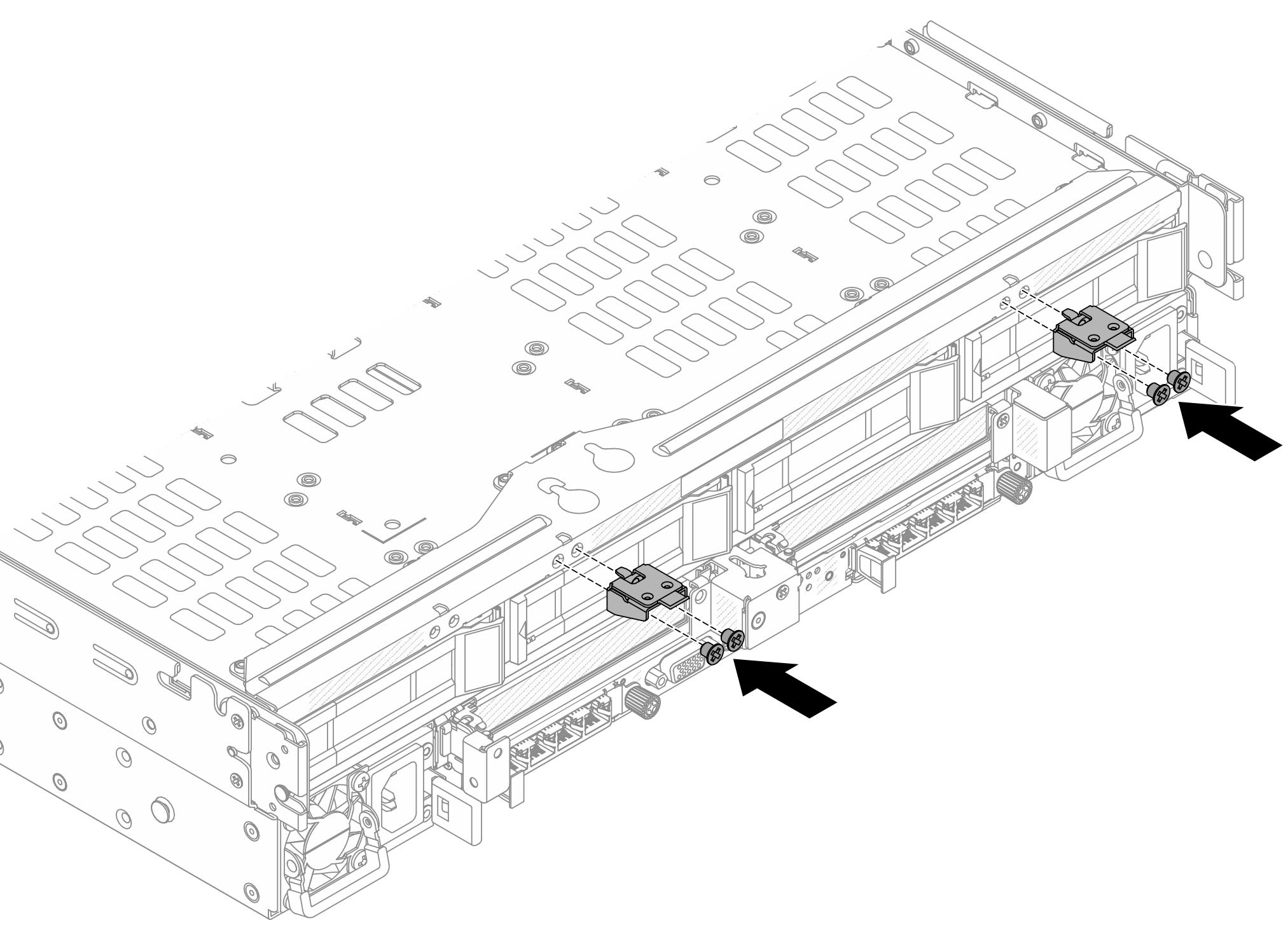

Instale la abrazadera de soporte de la cubierta superior.
Figura 4. Instalación de la abrazadera de soporte de la cubierta superior

Después de finalizar

Vuelva a instalar las unidades o rellenos de unidad en el compartimiento de la unidad posterior. Consulte Instalación de una unidad de intercambio en caliente de 2,5" o 3,5".
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
