安装 4 x 3.5 英寸背面硬盘仓

按照本节中的说明安装 4 x 3.5 英寸背面硬盘仓。

关于本任务

注意

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。
  2. (可选)安装符合要求的后壁支架。
    如需了解符合要求的后壁支架,请参阅更换后壁支架

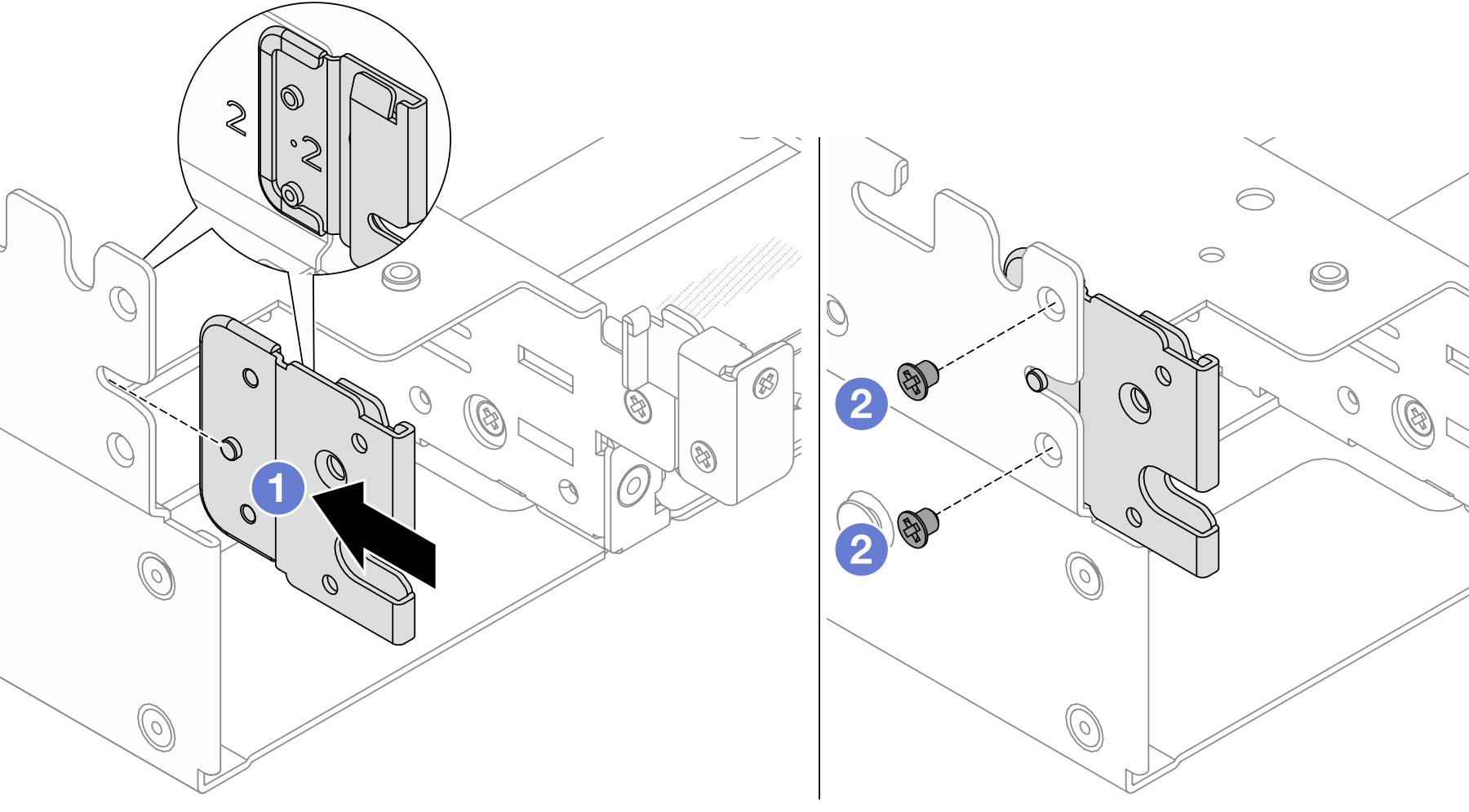

    图 1. 为 4 x 3.5 英寸背面硬盘仓组合件安装后壁支架
    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly

    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly
    1. 将后壁支架与机箱对齐,然后将支架插入到位。
    2. 安装螺钉以固定后壁支架。
  3. (可选)安装两个中间支架。
    图 2. 安装中间支架


    1. 将中间支架下部的两个孔与机箱上的销钉对齐,然后将中间支架安装到机箱中。
    2. 安装螺钉以固定中间支架。
  4. 安装 4 x 3.5 英寸背面硬盘背板。请参阅安装背面硬盘背板
  5. 安装背面硬盘仓。

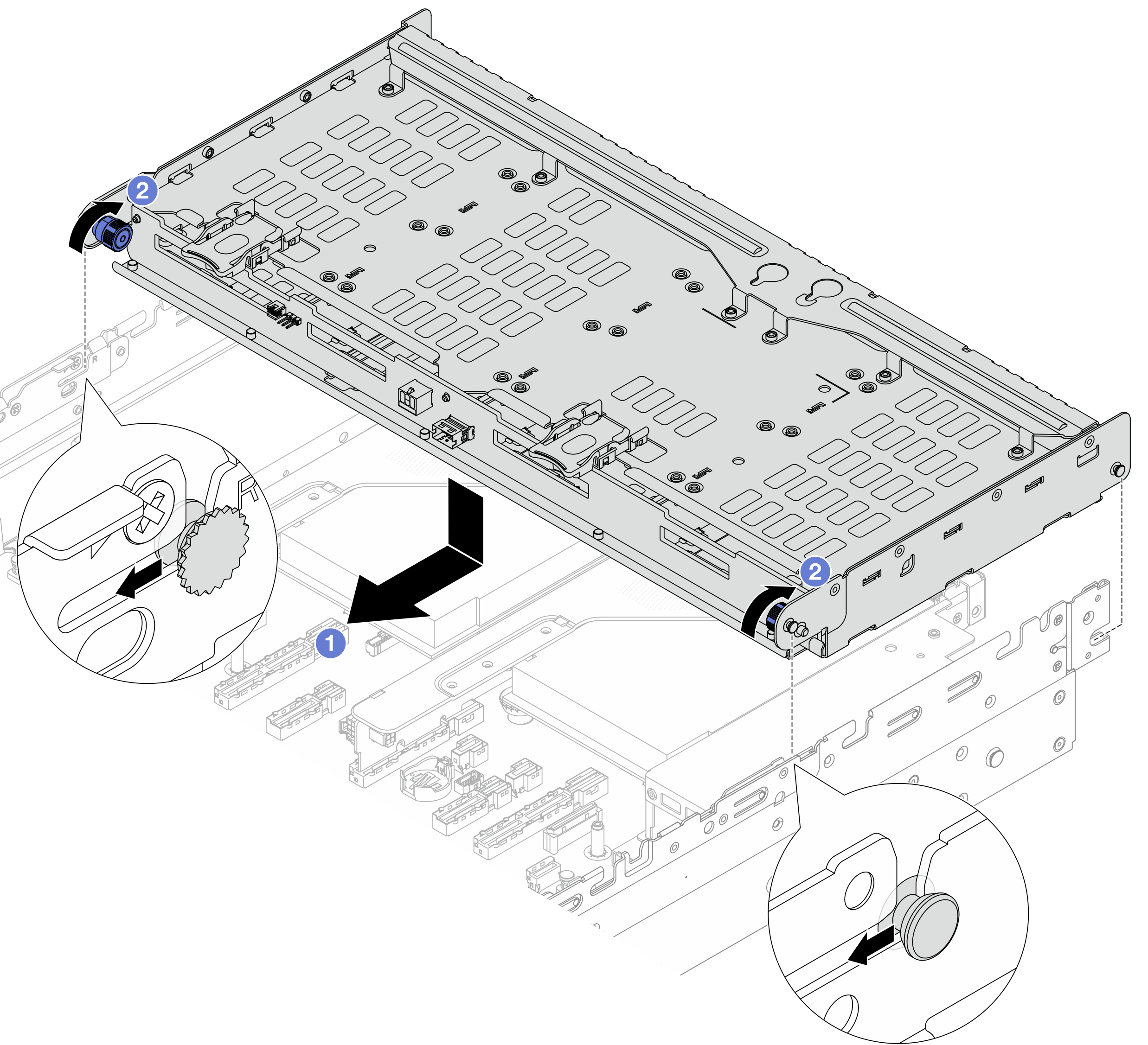

    图 3. 安装 4 x 3.5 英寸背面硬盘仓
    Installing the 4 x 3.5" rear drive cage
    1. 将背面硬盘仓与机箱对齐,然后将硬盘仓向下放入机箱。向前移动背面硬盘仓,直至其“咔嗒”一声固定到位。
    2. 扭转并松开蓝色柱塞以将硬盘仓固定到位。
  6. 将线缆连接到背面硬盘背板。请参阅内部线缆布放
  7. 安装顶盖支架。
    图 4. 安装顶盖支架
    Installing the top cover support bracket

完成之后

  1. 将硬盘或硬盘填充件装回背面硬盘仓。请参阅安装 2.5 英寸或 3.5 英寸热插拔硬盘

  2. 完成部件更换。请参阅完成部件更换
