安装 8 x 2.5 英寸背面硬盘仓

按照本节中的说明安装 8 x 2.5 英寸背面硬盘仓。

关于本任务

注意

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。
  2. (可选)安装符合要求的后壁支架。
    如需了解符合要求的后壁支架,请参阅更换后壁支架

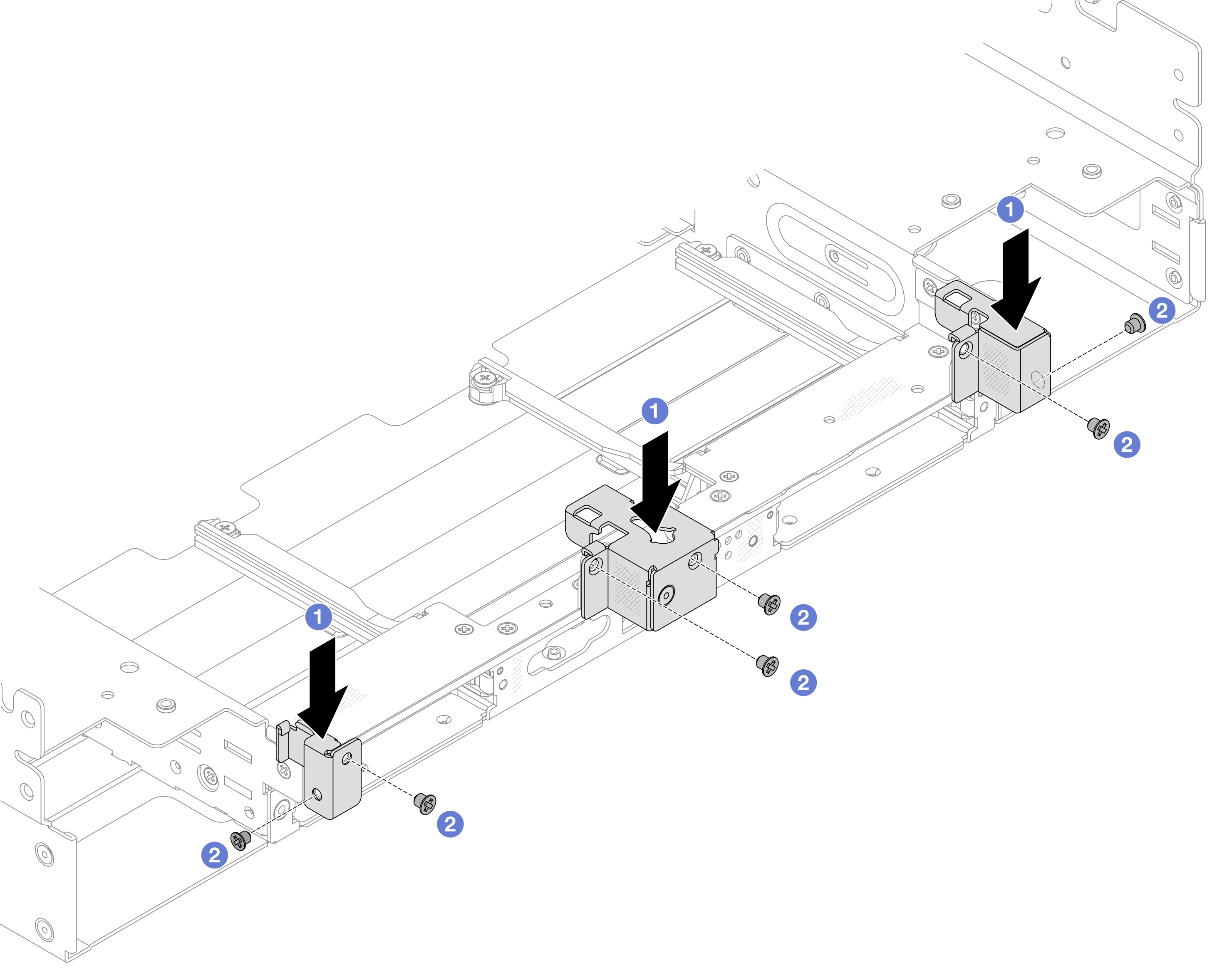

    图 1. 为 8 x 2.5 英寸背面硬盘仓组合件安装后壁支架
    Installing rearwall brackets for the 8 x 2.5" rear drive cage assembly
    1. 将后壁支架与机箱对齐,然后将支架插入到位。
    2. 安装螺钉以固定后壁支架。
  3. (可选)安装 2FH 转接卡组合件。请参阅安装背面转接卡组合件
  4. 将背板向下放入硬盘仓,使背板的插销穿过硬盘仓上的孔,然后将背板按入到位。

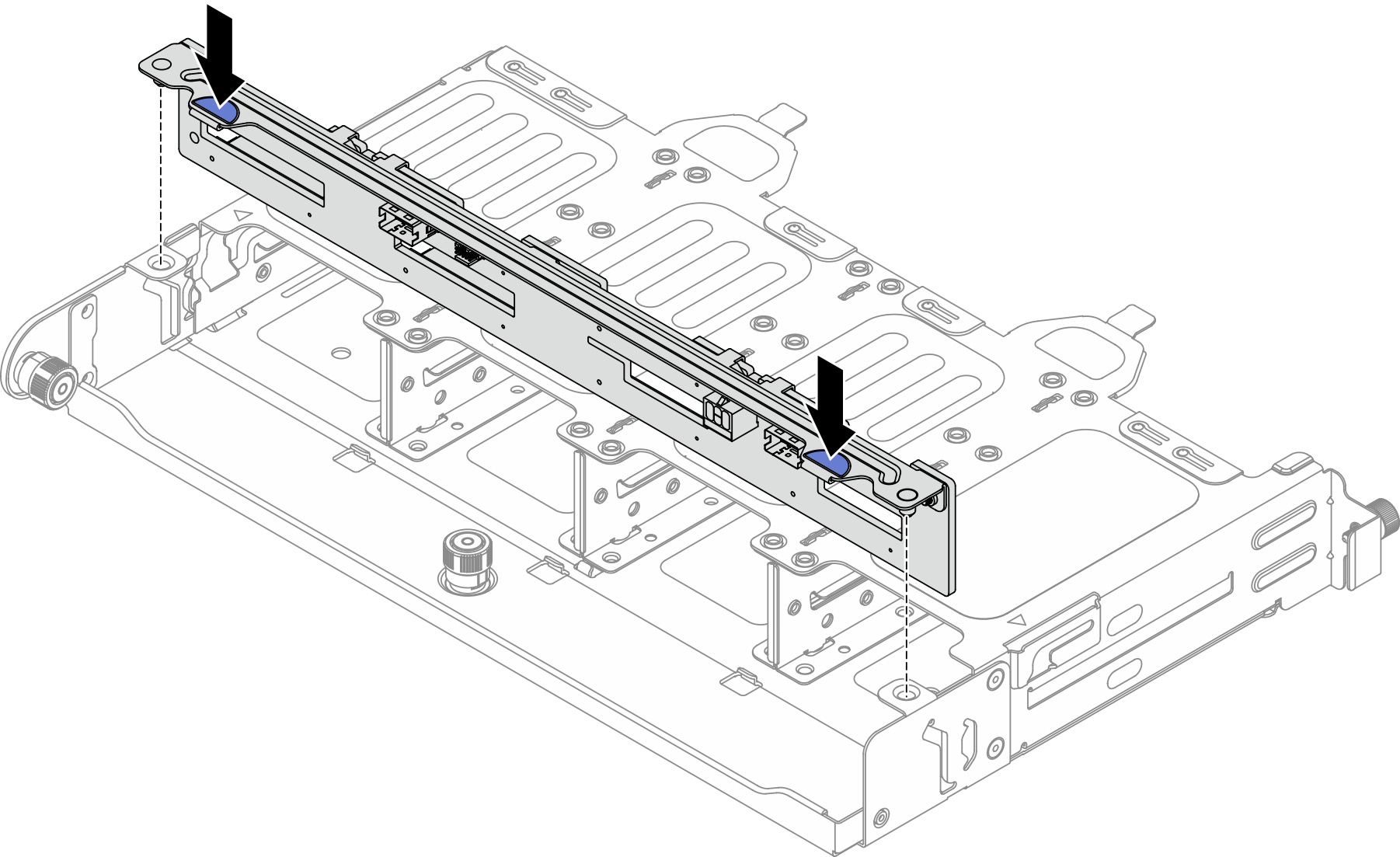

    图 2. 安装 8 x 2.5 英寸背面硬盘背板
    Installing the 8 x 2.5" rear drive backplane
  5. 安装背面硬盘仓。

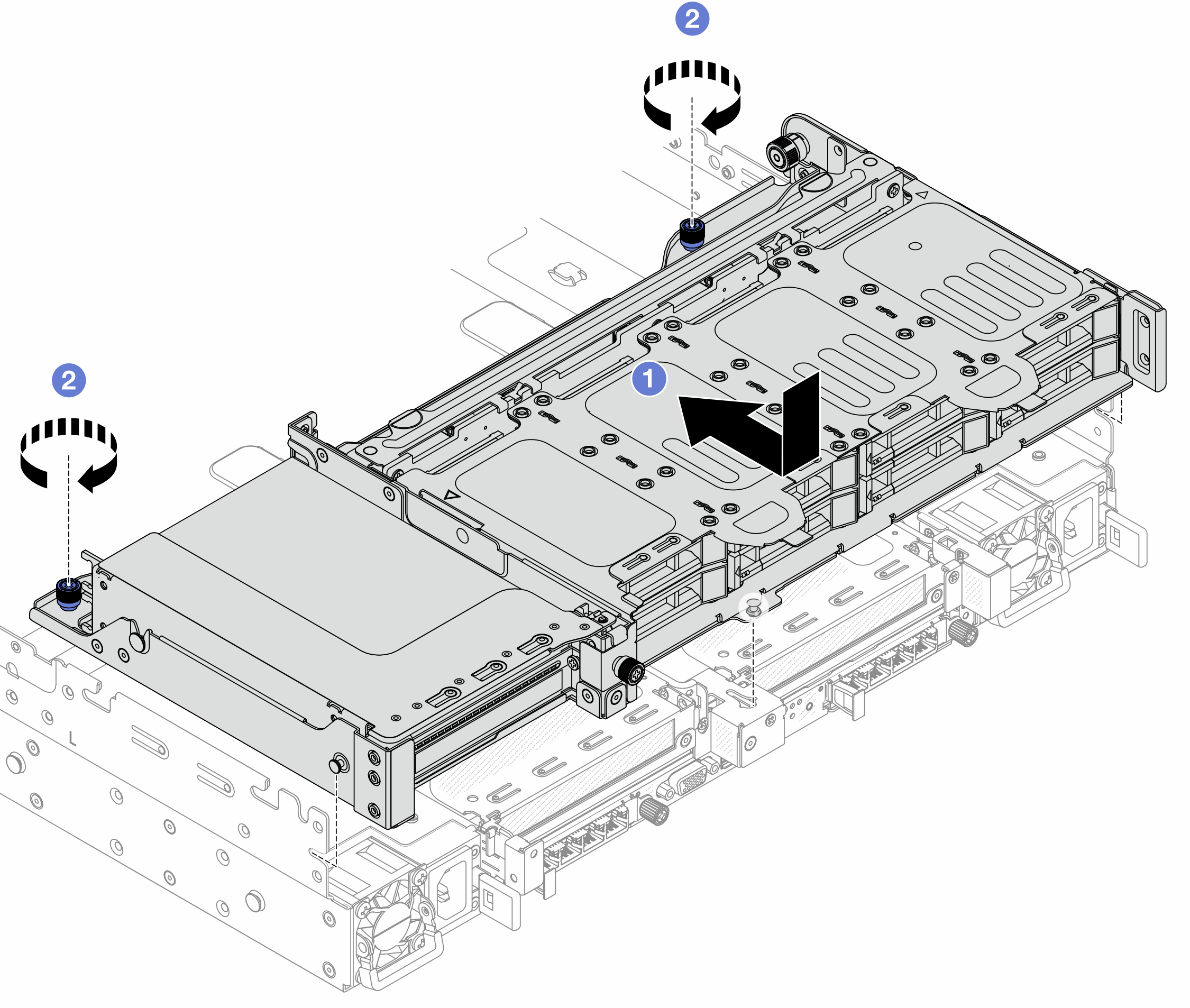

    图 3. 安装 8 x 2.5 英寸背面硬盘仓
    Installing the 8 x 2.5" rear drive cage
    1. 将硬盘仓向下放入机箱,然后向前推动硬盘仓,直至其“咔嗒”一声固定到位。
    2. 拧紧螺钉以固定硬盘仓。
  6. 将线缆连接到背面硬盘背板。请参阅内部线缆布放

完成之后

  1. 将硬盘或硬盘填充件装回背面硬盘仓。请参阅安装 2.5 英寸或 3.5 英寸热插拔硬盘

  2. 完成部件更换。请参阅完成部件更换
