8 x 2.5 型背面ドライブ・ケージの取り付け

8 x 2.5 型背面ドライブ・ケージを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • 背面ドライブ・ケージは、一部のサーバー・モデルでサポートされていますが、温度要件があります。サーバーが許容される周辺温度を満たしており、正しいヒートシンクとシステム・ファンが使用されていることを確認するには、温度規則を参照してください。必要に応じて、最初にヒートシンクまたはシステム・ファンを交換します。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. (オプション) 必要な背面壁ブラケットを取り付けます。
    必要な背面壁ブラケットについては、背面壁ブラケットの交換を参照してください。

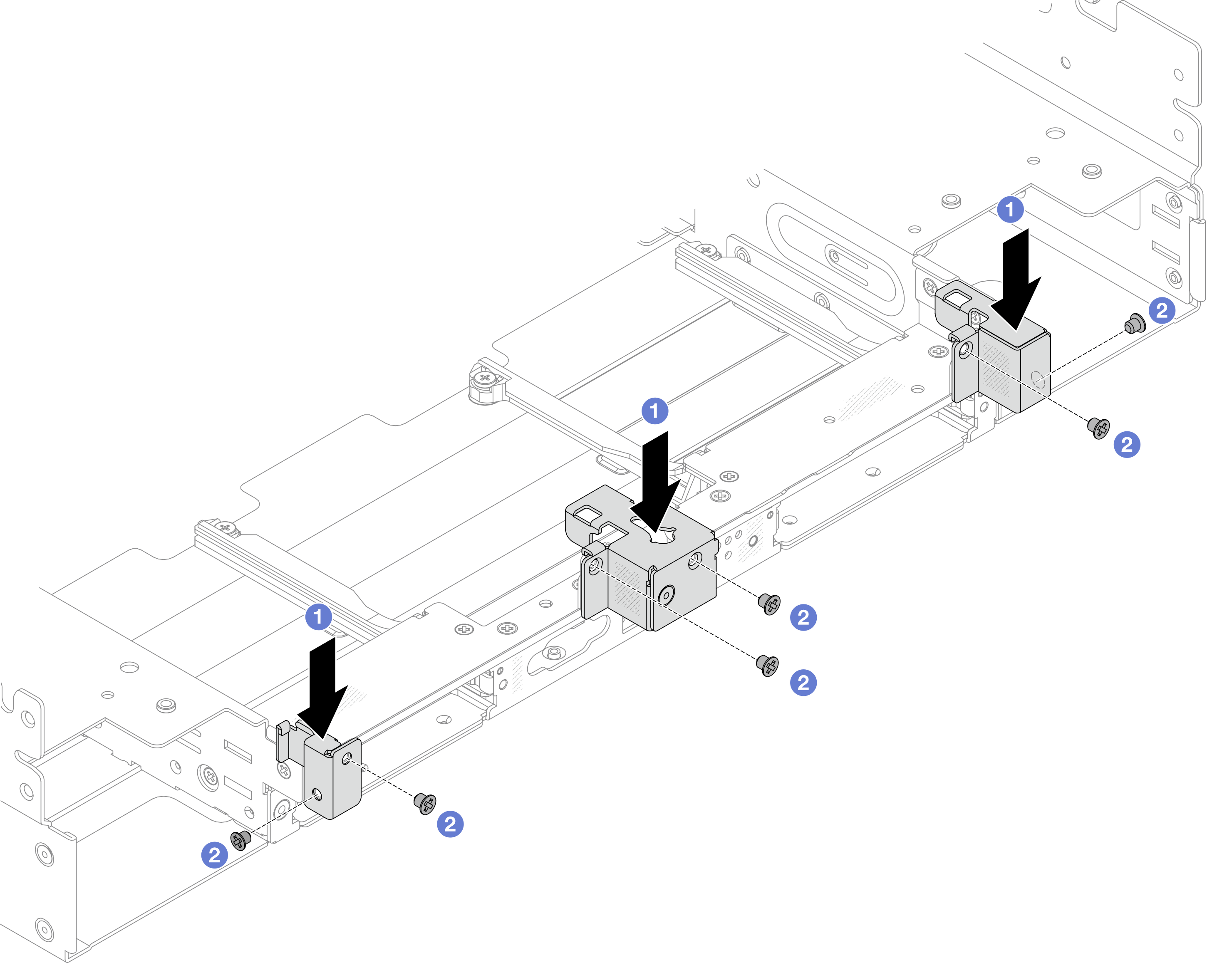

    図 1. 8 x 2.5 型背面ドライブ・ケージ・アセンブリーの背面壁ブラケットの取り付け
    Installing rearwall brackets for the 8 x 2.5" rear drive cage assembly
    1. 背面ブラケットをシャーシに位置合わせし、ブラケットを所定の位置まで挿入します。
    2. ねじを取り付けて背面壁ブラケットを固定します。
  3. (オプション) 2FH ライザー・アセンブリーを取り付けます。背面ライザー・アセンブリーの取り付けを参照してください。
  4. バックプレーンのピンがドライブ・ページ上の穴を通るようにバックプレーンをドライブ・ケージまで下げ、バックプレーンを所定の位置に押し込みます。
    図 2. 8 x 2.5 型背面ドライブ・バックプレーンの取り付け
    Installing the 8 x 2.5" rear drive backplane
  5. 背面ドライブ・ケージを取り付けます。

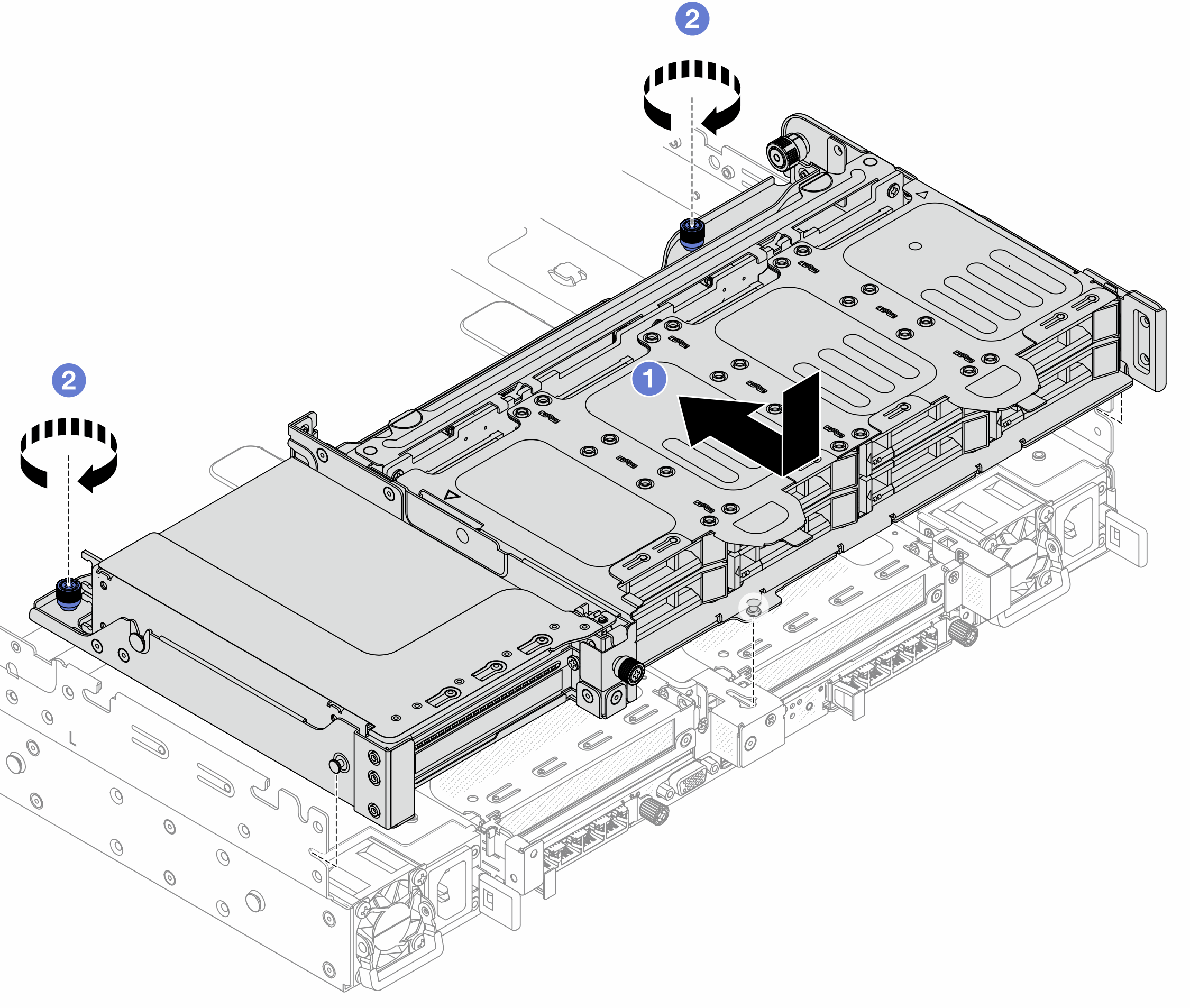

    図 3. 8 x 2.5 型背面ドライブ・ケージの取り付け
    Installing the 8 x 2.5" rear drive cage
    1. ドライブ・ケージをシャーシ内に下ろし、カチッと音がして所定の位置に収まるまでドライブ・ケージを前方に移動します。
    2. ねじを締めてドライブ・ケージを固定します。
  6. 背面ドライブ・バックプレーンにケーブルを接続します。内部ケーブルの配線を参照してください。

完了したら

  1. 背面ドライブ・ケージにドライブまたはドライブ・フィラーを再取り付けします。2.5 型または 3.5 型ホット・スワップ・ドライブの取り付けを参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください。
