ติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด

เกี่ยวกับงานนี้

ข้อควรสนใจ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. (ไม่บังคับ) ติดตั้งโครงยึดผนังด้านหลังที่จำเป็น
    หมายเหตุ
    สำหรับโครงยึดผนังด้านหลังที่จำเป็น โปรดดู การเปลี่ยนโครงยึดผนังด้านหลัง

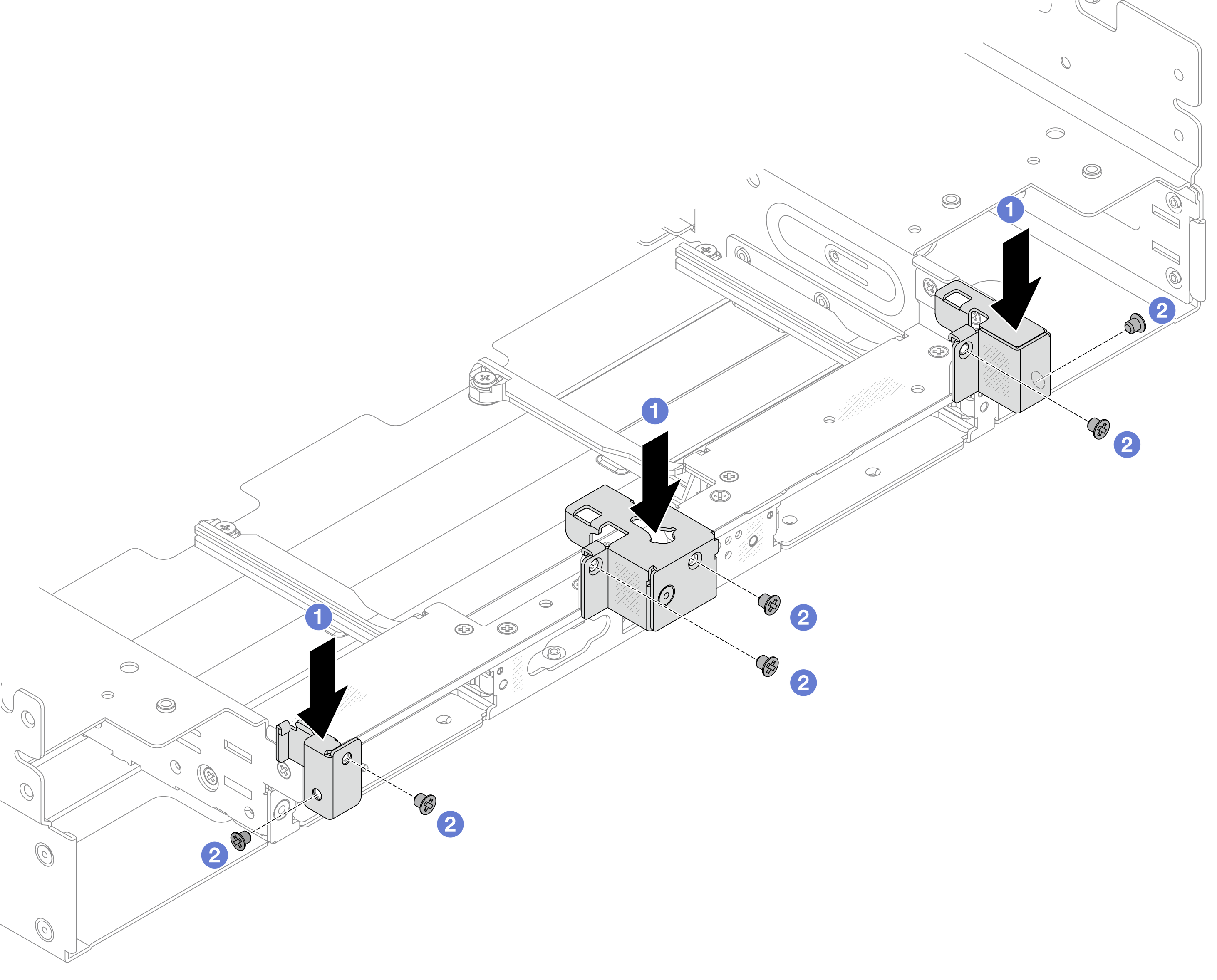

    รูปที่ 1. การติดตั้งโครงยึดผนังด้านหลังสำหรับส่วนประกอบตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด
    Installing rearwall brackets for the 8 x 2.5" rear drive cage assembly
    1. จัดแนวโครงยึดผนังด้านหลังให้ตรงกับตัวเครื่อง แล้วเสียบโครงยึดให้เข้าที่
    2. ขันสกรูเพื่อยึดโครงยึดผนังด้านหลังให้แน่น
  3. (ไม่บังคับ) ติดตั้งส่วนประกอบตัวยก 2FH ดู ติดตั้งส่วนประกอบตัวยกด้านหลัง
  4. นำแบ็คเพลนเข้าไปในตัวครอบไดรฟ์ เพื่อให้หมุดของแบ็คเพลนลอดผ่านรูบนตัวครอบไดรฟ์ แล้วกดแบ็คเพลนให้เข้าที่

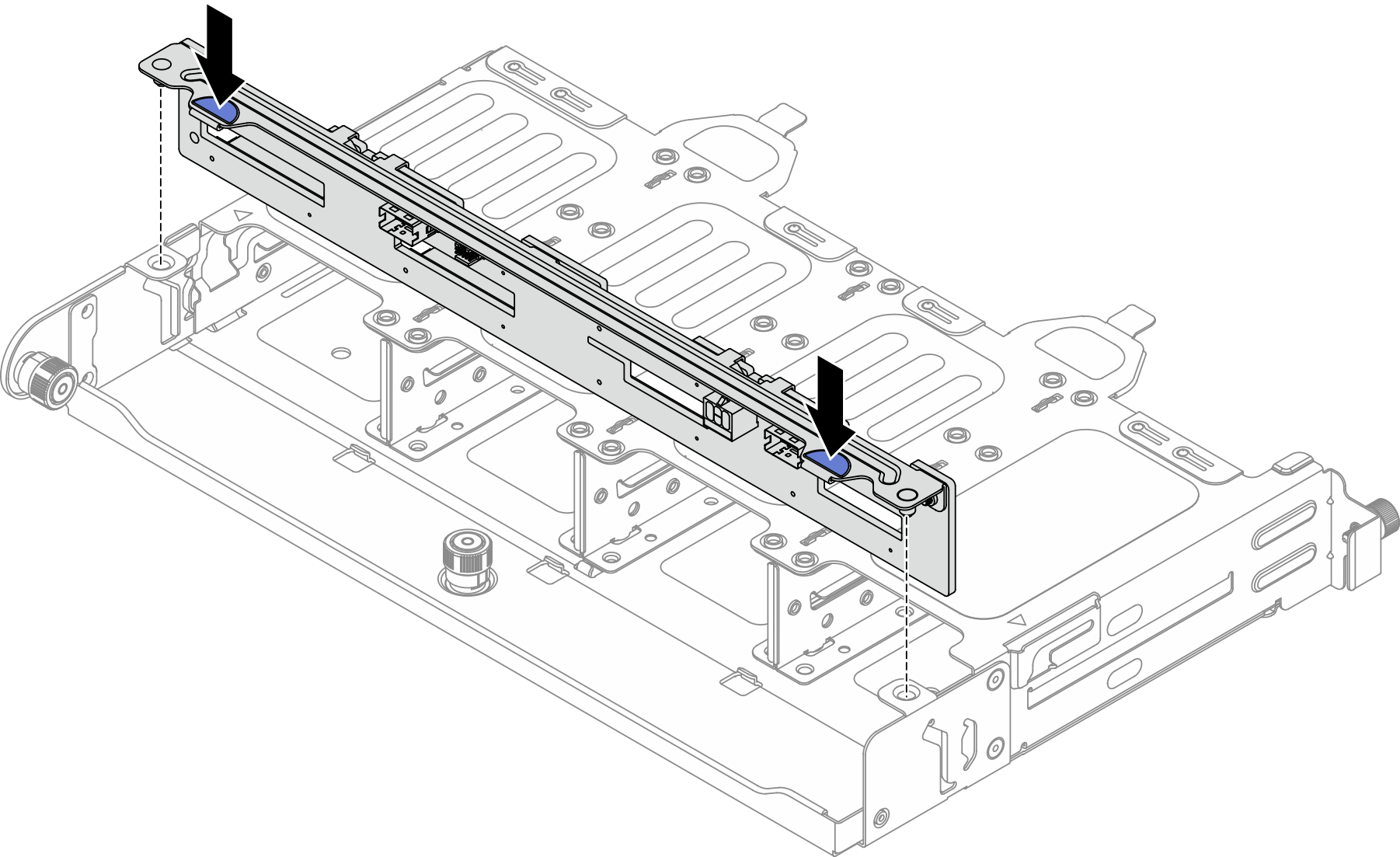

    รูปที่ 2. การติดตั้งแบ็คเพลนไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ชุด
    Installing the 8 x 2.5" rear drive backplane
  5. ติดตั้งตัวครอบไดรฟ์ด้านหลัง

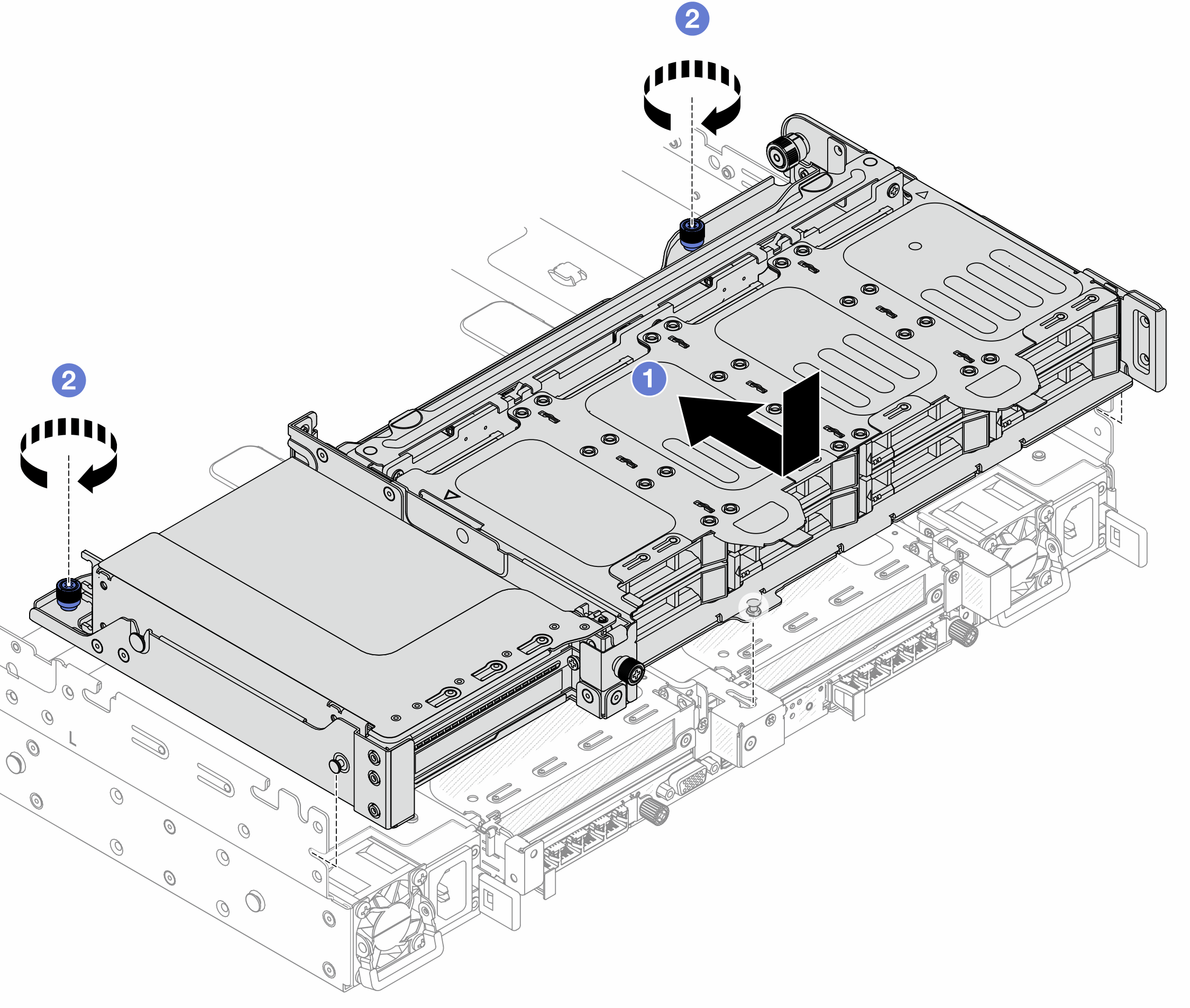

    รูปที่ 3. การติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ช่อง
    Installing the 8 x 2.5" rear drive cage
    1. วางตัวครอบไดรฟ์ลงในตัวเครื่อง และเลื่อนตัวครอบไดรฟ์ไปข้างหน้าจนกว่าจะล็อคเข้าที่
    2. ขันสกรูให้แน่นเพื่อยึดตัวครอบไดรฟ์
  6. เชื่อมต่อสายเข้ากับแบ็คเพลนไดรฟ์ด้านหลัง ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์หรือแผงครอบไดรฟ์กลับเข้าตัวครอบไดรฟ์ด้านหลัง ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว

  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
