ติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง

เกี่ยวกับงานนี้

ข้อควรสนใจ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. (ไม่บังคับ) ติดตั้งโครงยึดผนังด้านหลังที่จำเป็น
    หมายเหตุ
    สำหรับโครงยึดผนังด้านหลังที่จำเป็น โปรดดู การเปลี่ยนโครงยึดผนังด้านหลัง

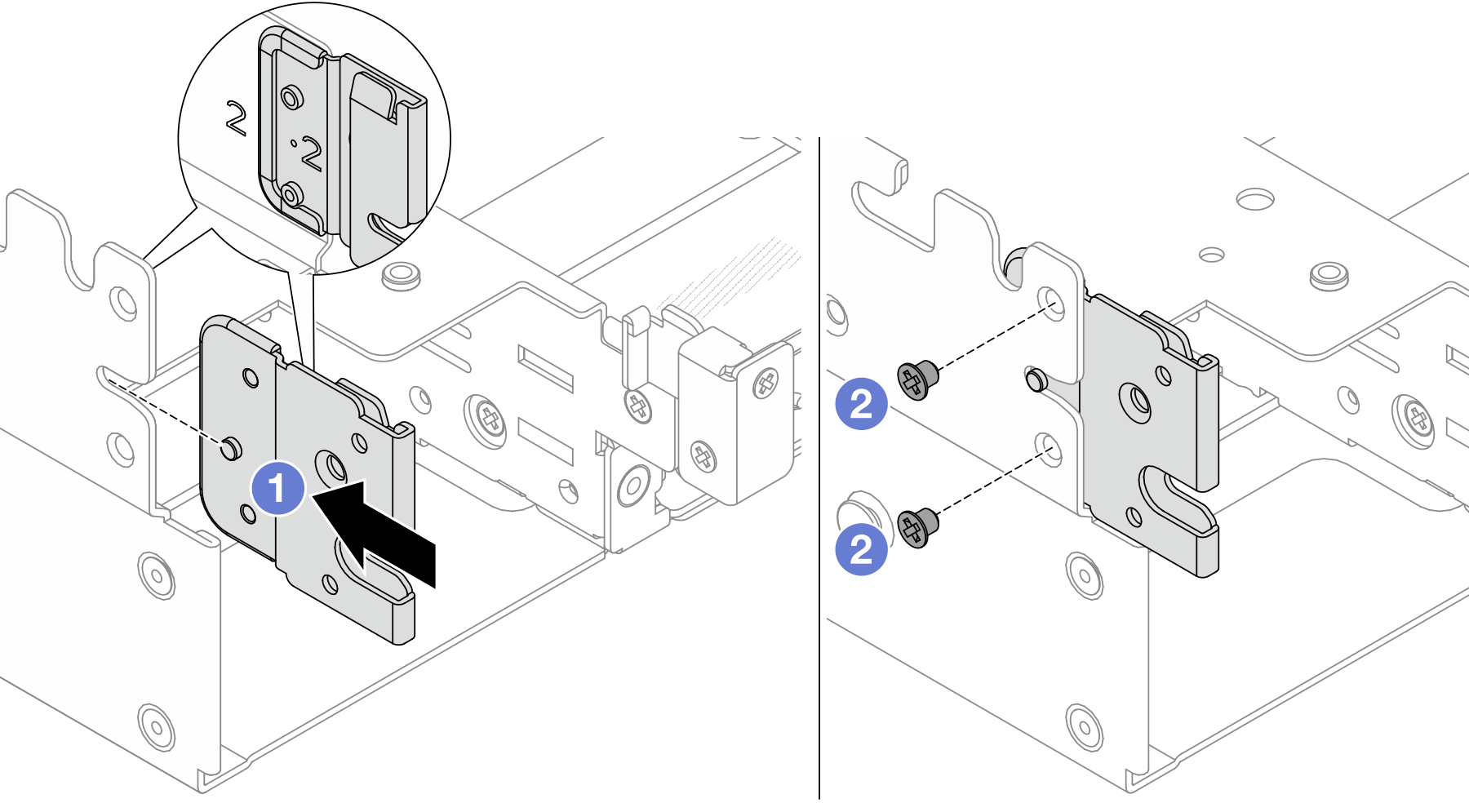

    รูปที่ 1. การติดตั้งโครงยึดผนังด้านหลังสำหรับส่วนประกอบตัวครอบไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง
    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly

    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly
    1. จัดแนวโครงยึดผนังด้านหลังให้ตรงกับตัวเครื่อง แล้วเสียบโครงยึดให้เข้าที่
    2. ขันสกรูเพื่อยึดโครงยึดผนังด้านหลังให้แน่น
  3. (ไม่บังคับ) ติดตั้งโครงยึดตรงกลางสองตัว

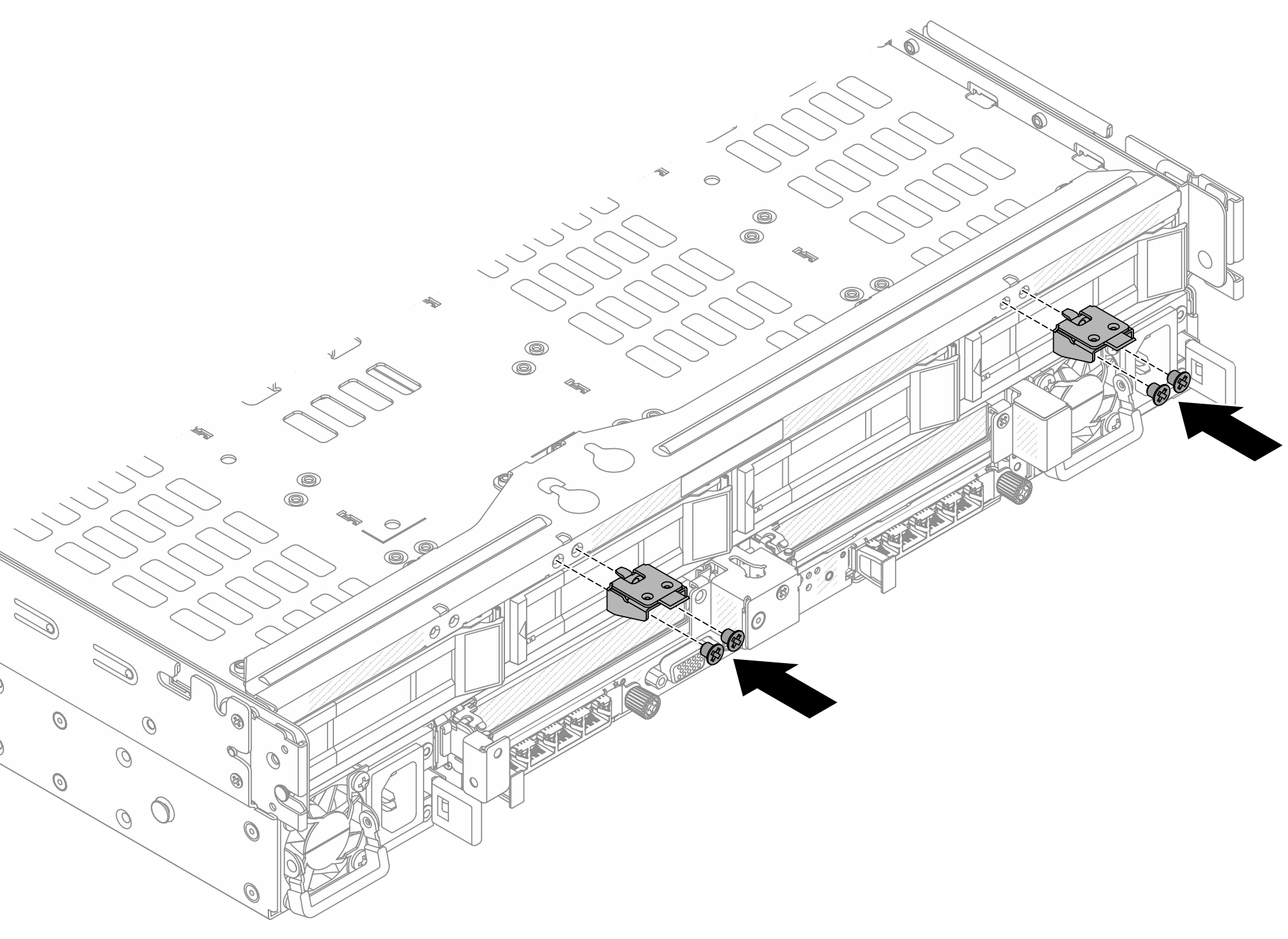

    รูปที่ 2. การติดตั้งโครงยึดตรงกลาง


    1. จัดแนวรูสองรูที่ส่วนล่างของโครงยึดตรงกลางให้ตรงกับหมุดบนตัวเครื่อง และติดตั้งโครงยึดตรงกลางเข้ากับตัวเครื่อง
    2. ขันสกรูสองชุดเพื่อยึดโครงยึดให้แน่น
  4. ติดตั้งแบ็คเพลนไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง ดู ติดตั้งแบ็คเพลนไดรฟ์ด้านหลัง
  5. ติดตั้งตัวครอบไดรฟ์ด้านหลัง

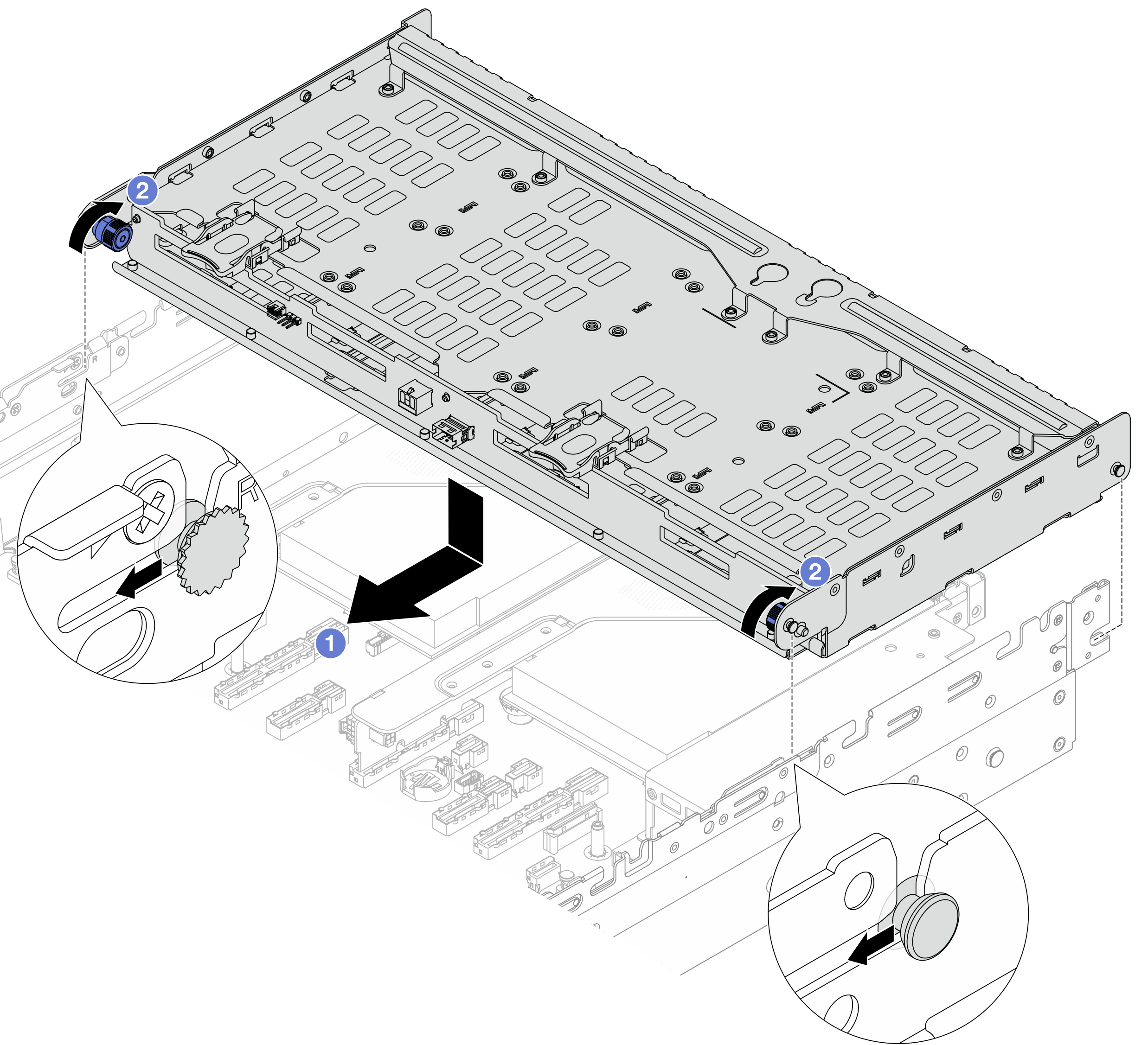

    รูปที่ 3. การติดตั้งตัวครอบไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง
    Installing the 4 x 3.5" rear drive cage
    1. จัดแนวตัวครอบไดรฟ์ด้านหลังให้ตรงกับตัวเครื่อง แล้ววางตัวครอบไดรฟ์ลงในตัวเครื่อง เลื่อนตัวครอบไดรฟ์ด้านหลังไปข้างหน้าจนกว่าจะคลิกเข้าที่
    2. บิดและปลดพลันเจอร์สีน้ำเงินออกเพื่อยึดตัวครอบไดรฟ์ให้เข้าที่
  6. เชื่อมต่อสายเข้ากับแบ็คเพลนไดรฟ์ด้านหลัง ดู การเดินสายภายใน
  7. ติดตั้งโครงยึดรองรับฝาครอบด้านบน
    รูปที่ 4. การติดตั้งโครงยึดรองรับฝาครอบด้านบน
    Installing the top cover support bracket

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์หรือแผงครอบไดรฟ์กลับเข้าตัวครอบไดรฟ์ด้านหลัง ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว

  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
