Installazione del telaio unità posteriore a 4 vani da 3,5"

Seguire le istruzioni riportate in questa sezione per installare il telaio unità posteriore a 4 vani da 3,5".

Informazioni su questa attività

Attenzione

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. (Facoltativo) Installare le staffe posteriori per il montaggio a parete richieste.
    Nota
    Per le staffe posteriori per il montaggio a parete richieste, vedere Sostituzione della staffa posteriore per il montaggio a parete.

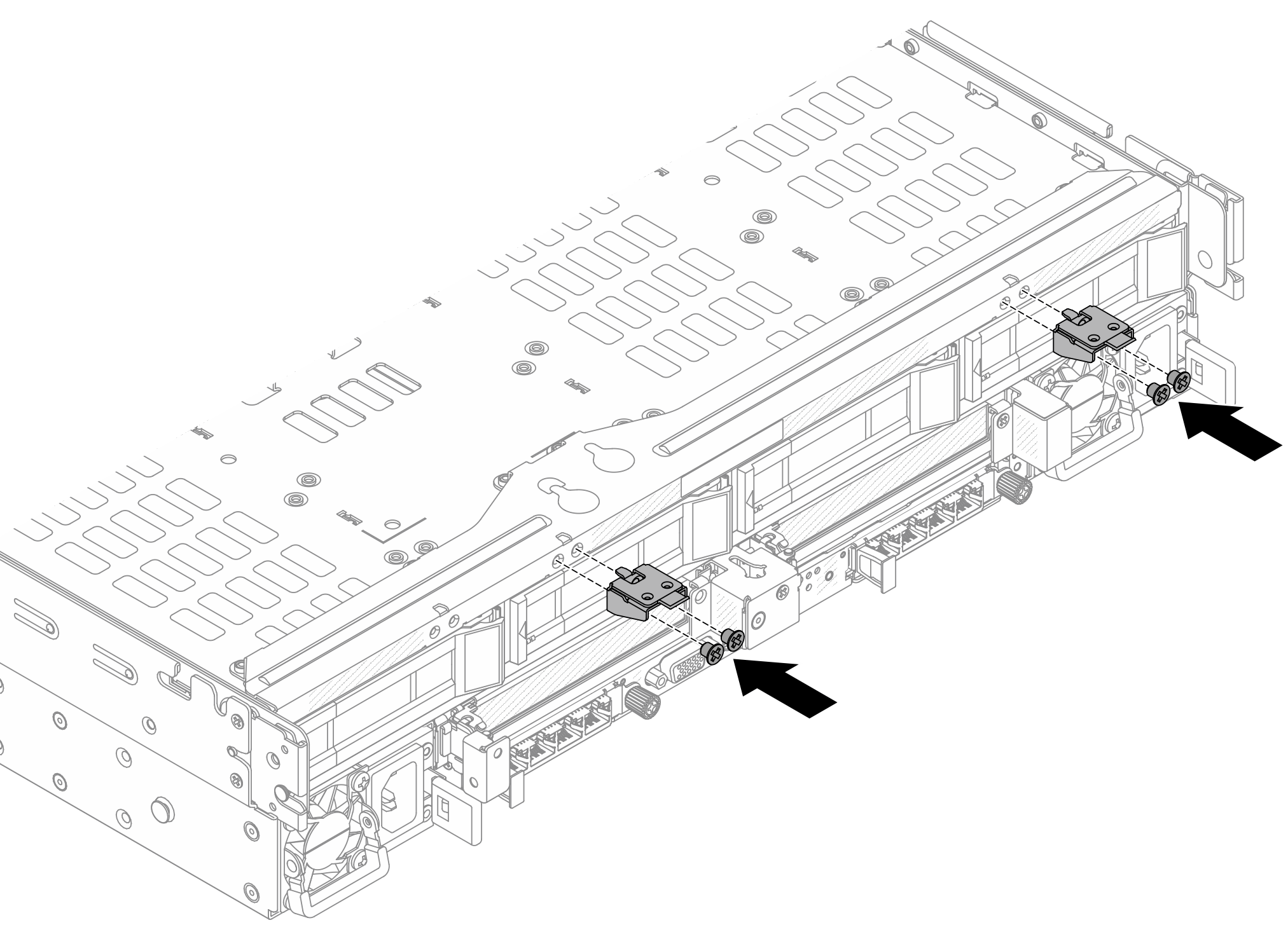

    Figura 1. Installazione delle staffe posteriori per il montaggio a parete per l'assieme del telaio unità posteriore a 4 vani da 3,5"
    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly

    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly
    1. Allineare le staffe posteriori per il montaggio a parete allo chassis e inserirle in posizione.
    2. Installare le viti per fissare le staffe posteriori per il montaggio a parete.
  3. (Facoltativo) Installare le due staffe centrali.

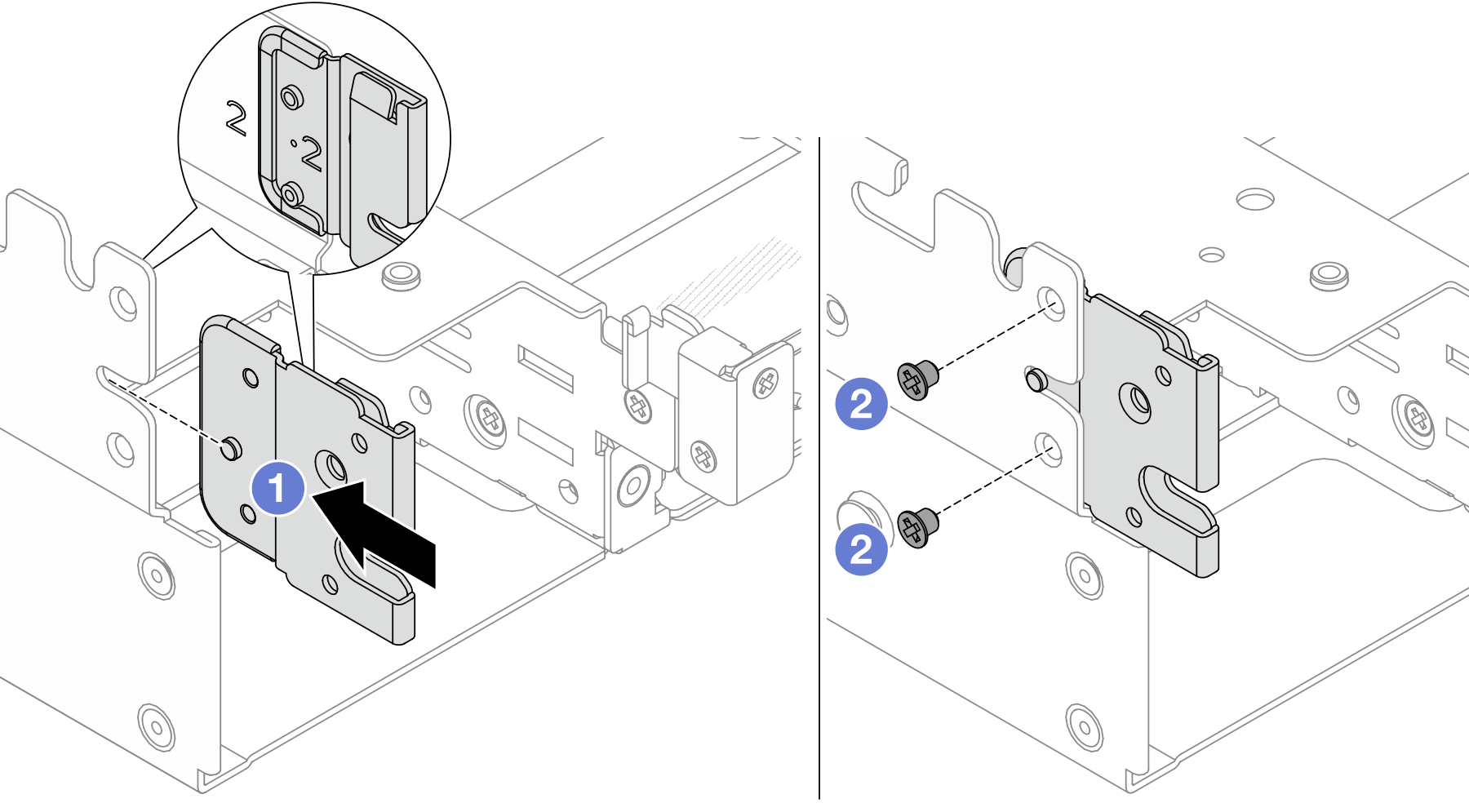

    Figura 2. Installazione delle staffe centrali


    1. Allineare i due fori nella parte inferiore della staffa centrale ai piedini sullo chassis, quindi installare le staffe centrali nello chassis.
    2. Installare le viti per fissare le staffe centrali.
  4. Installare il backplane dell'unità posteriore a 4 vani da 3,5". Vedere Installazione del backplane dell'unità posteriore.
  5. Installare il telaio unità posteriore.

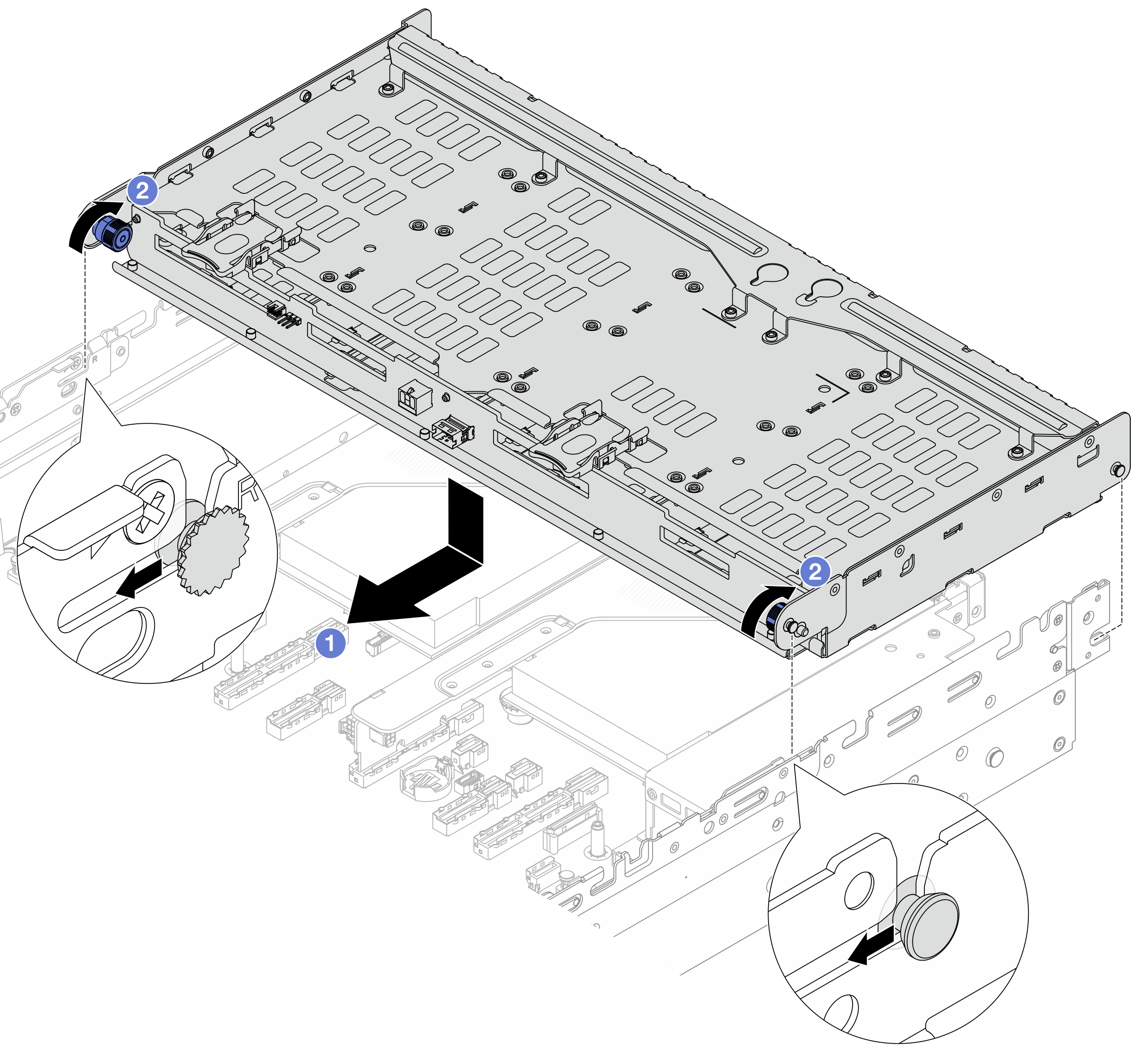

    Figura 3. Installazione del telaio dell'unità posteriore a 4 vani da 3,5"
    Installing the 4 x 3.5" rear drive cage
    1. Allineare il telaio dell'unità posteriore allo chassis e abbassarlo nello chassis. Spostare in avanti il telaio dell'unità posteriore finché non scatta in posizione.
    2. Ruotare e rilasciare le manopole blu per fissare il telaio dell'unità in posizione.
  6. Collegare i cavi al backplane dell'unità posteriore. Vedere Instradamento dei cavi interni.
  7. Installare la staffa di supporto del coperchio superiore.
    Figura 4. Installazione della staffa di supporto del coperchio superiore
    Installing the top cover support bracket

Dopo aver terminato

  1. Reinstallare le unità o gli elementi di riempimento delle unità nel telaio dell'unità posteriore. Vedere Installazione di un'unità hot-swap da 2,5" o 3,5".

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
