安裝 4 x 3.5 吋背面框架

請依照本節中的指示，安裝 4 x 3.5 吋背面框架。

程序

1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
2. （選用）安裝所需的後壁托架。
   註

   有關所需的後壁托架，請參閱更換後壁托架。

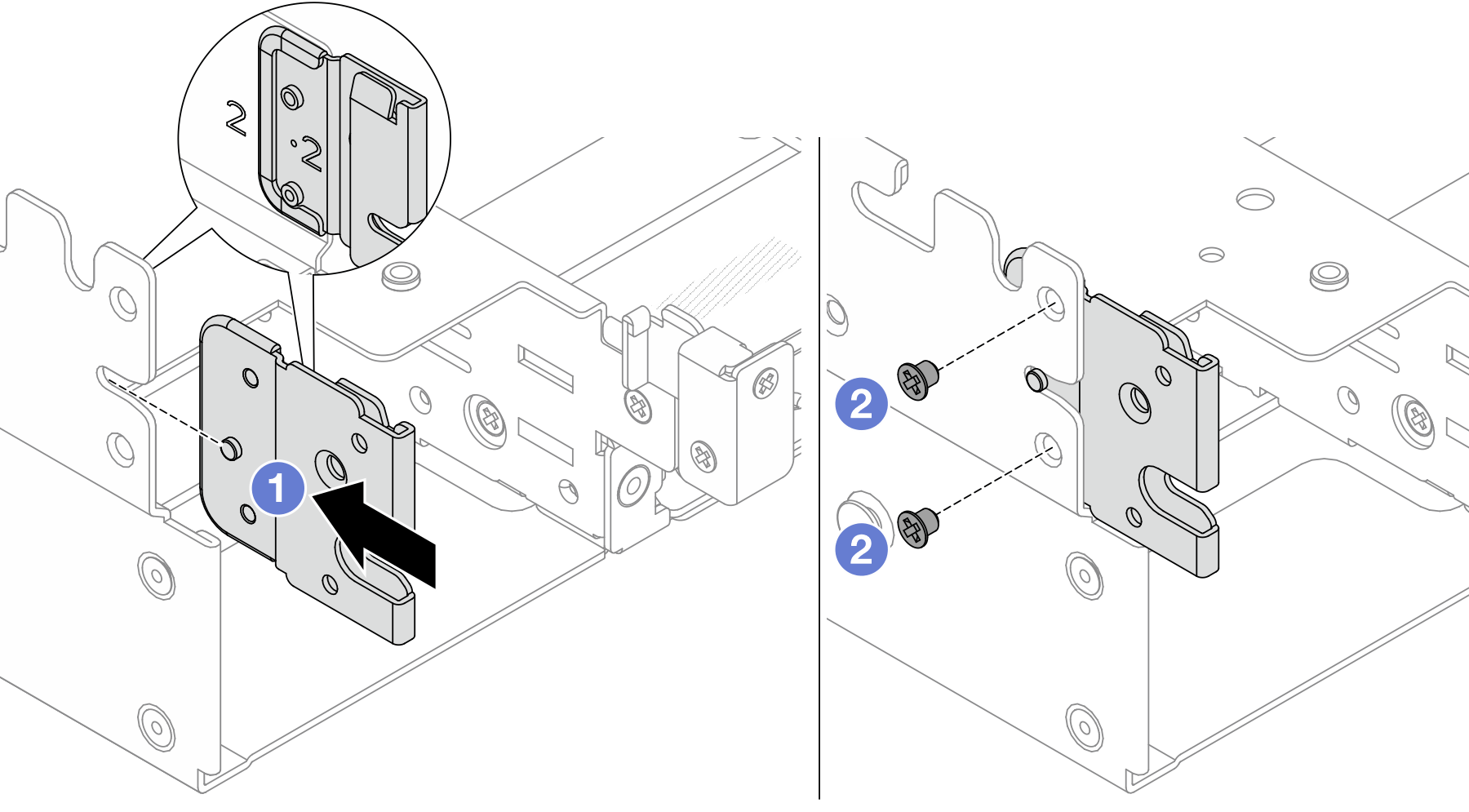

   圖 1. 安裝 4 x 3.5 吋後方框架組件的後壁托架




   1. 將後壁托架對齊機箱，然後將托架插入定位。
   2. 鎖上螺絲以固定後壁托架。

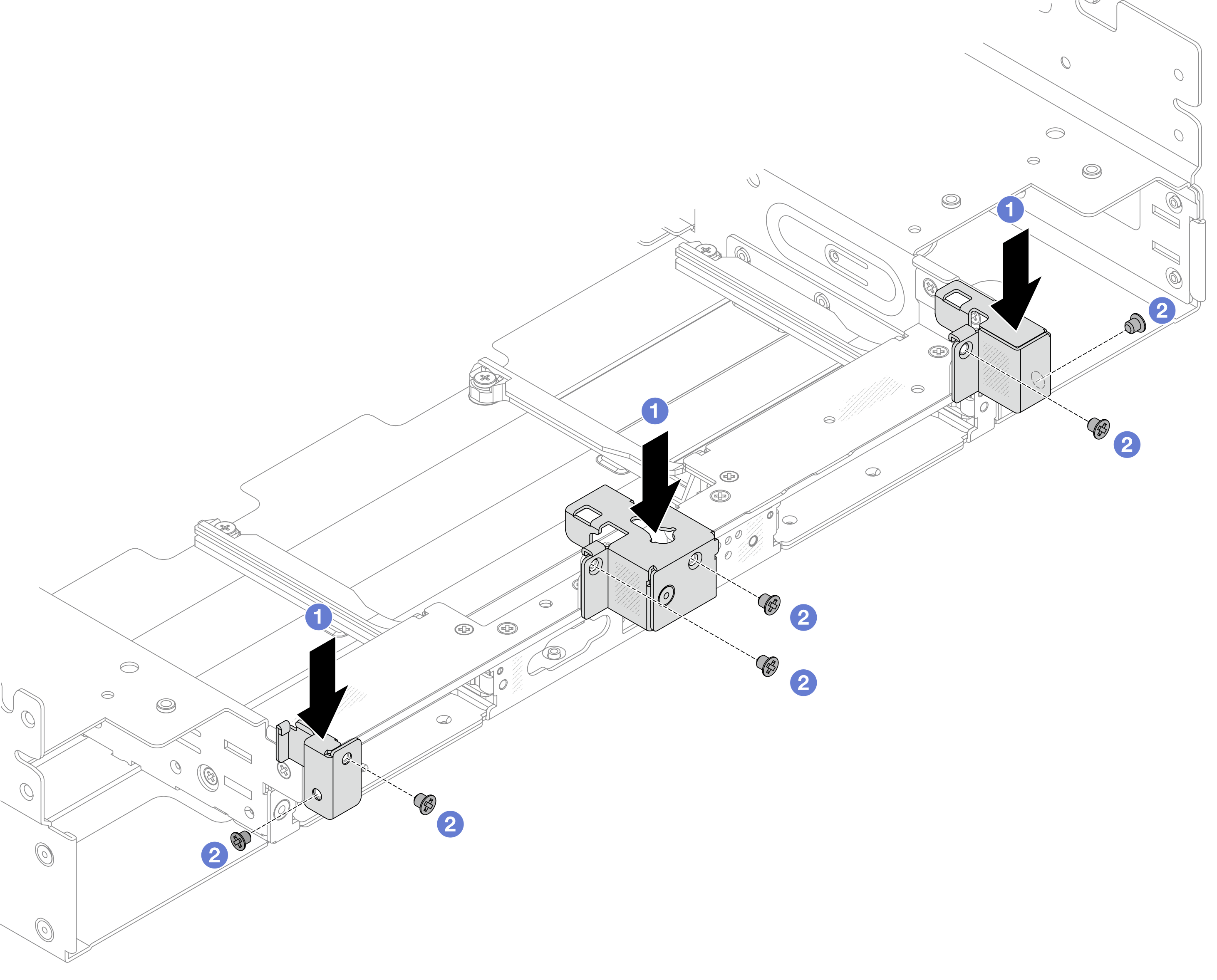

3. （選配）安裝兩個中間托架。
   圖 2. 安裝中間托架




   1. 將中間托架下部的兩個孔對齊機箱上的插腳，然後將中間托架安裝到機箱中。
   2. 鎖上螺絲以固定中間托架。
4. 安裝 4 x 3.5 吋後方硬碟背板。請參閱安裝後方硬碟背板。
5. 安裝背面框架。

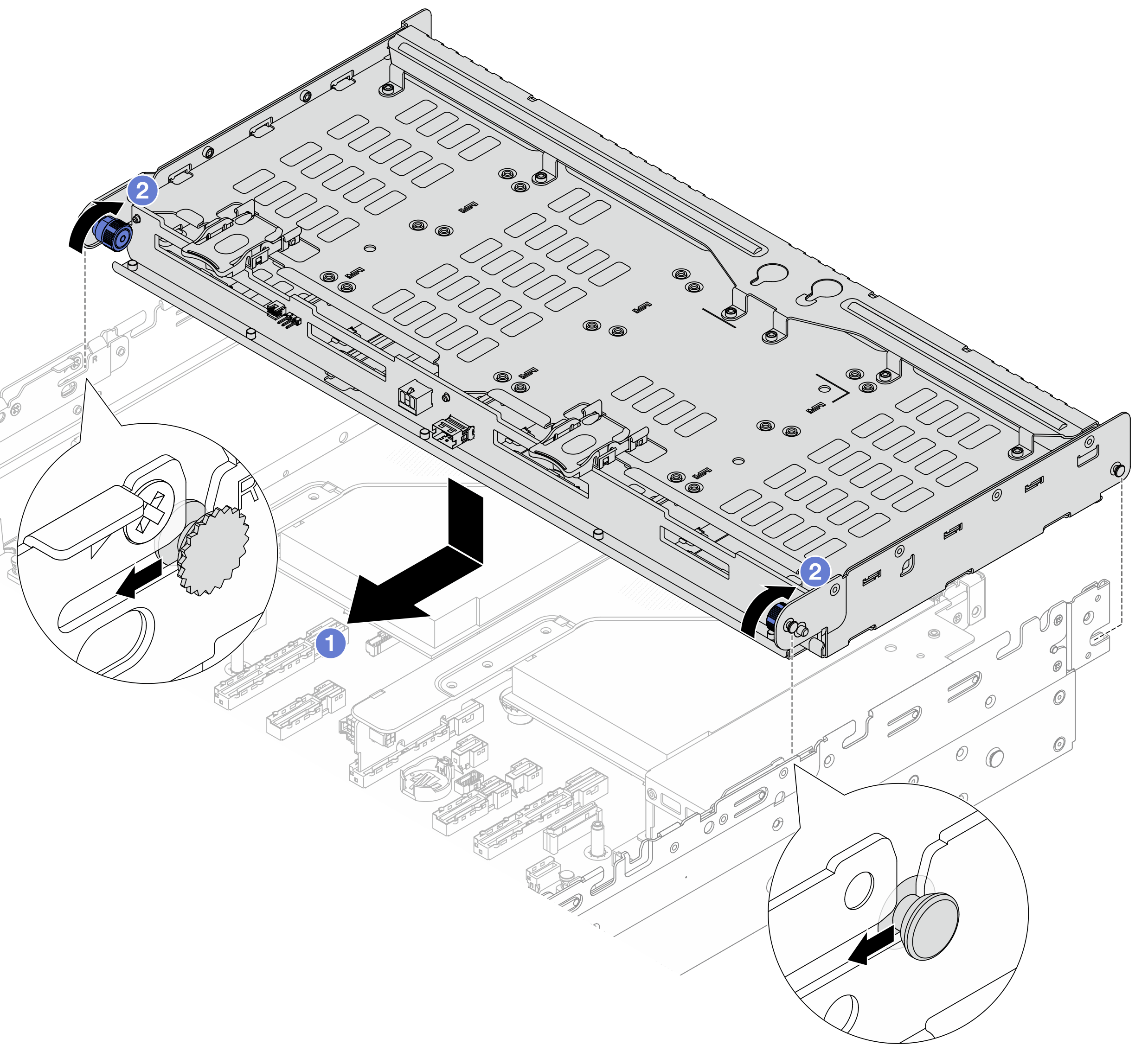

   圖 3. 安裝 4 x 3.5 吋背面框架


   1. 將後方框架與機箱對齊，然後將框架向下放入機箱內。將背面框架向前移動，直到卡入定位。
   2. 扭轉並鬆開藍色柱塞，以固定框架。
6. 將纜線連接到後方硬碟背板。請參閱內部纜線佈線。

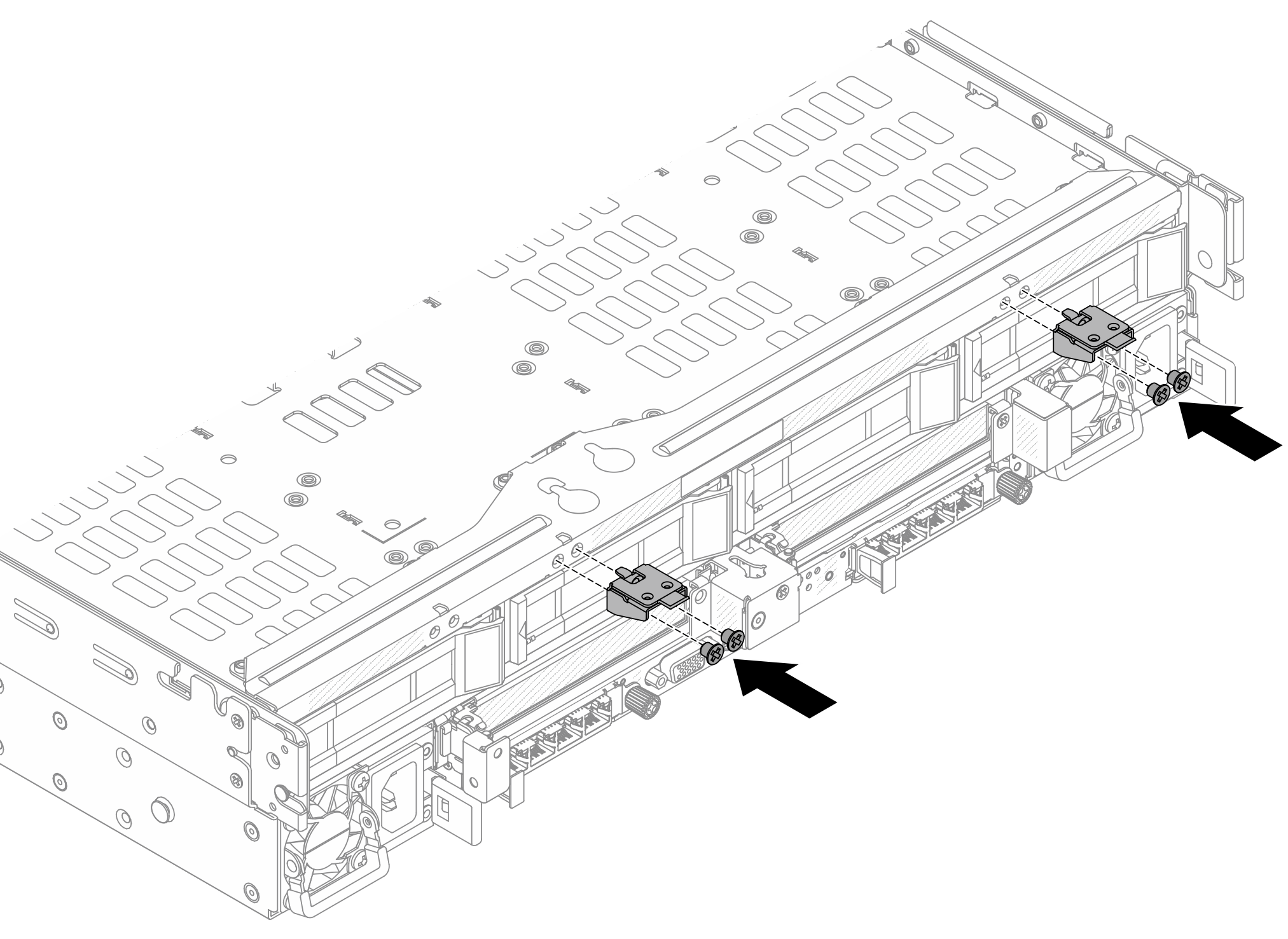

7. 安裝上蓋支撐托架。
   圖 4. 安裝上蓋支撐托架
