Hintere 4 x 3,5-Zoll-Laufwerkhalterung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere 4 x 3,5-Zoll-Laufwerkhalterung zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Die hintere Laufwerkhalterung wird bei einigen Servermodellen mit Temperaturanforderungen unterstützt. Lesen Sie Temperaturregeln, um sicherzustellen, dass der Server unterhalb der zulässigen Umgebungstemperatur betrieben wird und der richtige Kühlkörper und die richtigen Systemlüfter verwendet werden. Ersetzen Sie zuerst den Kühlkörper oder Systemlüfter (falls erforderlich).

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. (Optional) Installieren Sie die erforderlichen Rückwandhalterungen.
    Anmerkung
    Informationen zu den erforderlichen Rückwandhalterungen finden Sie unter Rückwandhalterung austauschen.

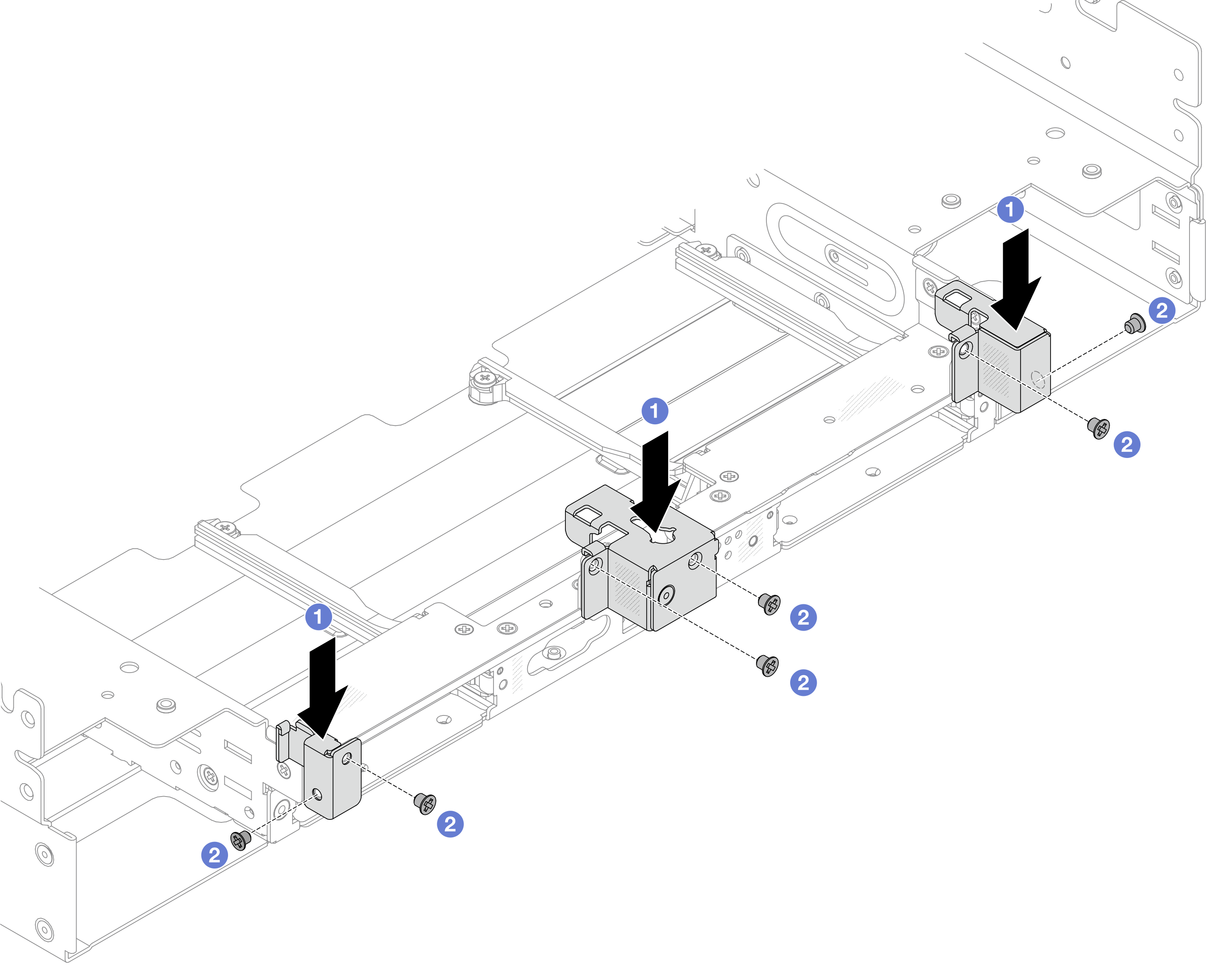

    Abbildung 1. Installieren der Rückwandhalterungen für die hintere 4 x 3,5‑Zoll-Laufwerkhalterungsbaugruppe
    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly

    Installing rearwall brackets for the 4 x 3.5" rear drive cage assembly
    1. Richten Sie die Rückwandhalterungen am Gehäuse aus und setzen Sie die Halterungen in die entsprechende Position.
    2. Bringen Sie die Schrauben an, um die Rückwandhalterungen zu befestigen.
  3. (Optional) Installieren Sie zwei mittlere Halterungen.

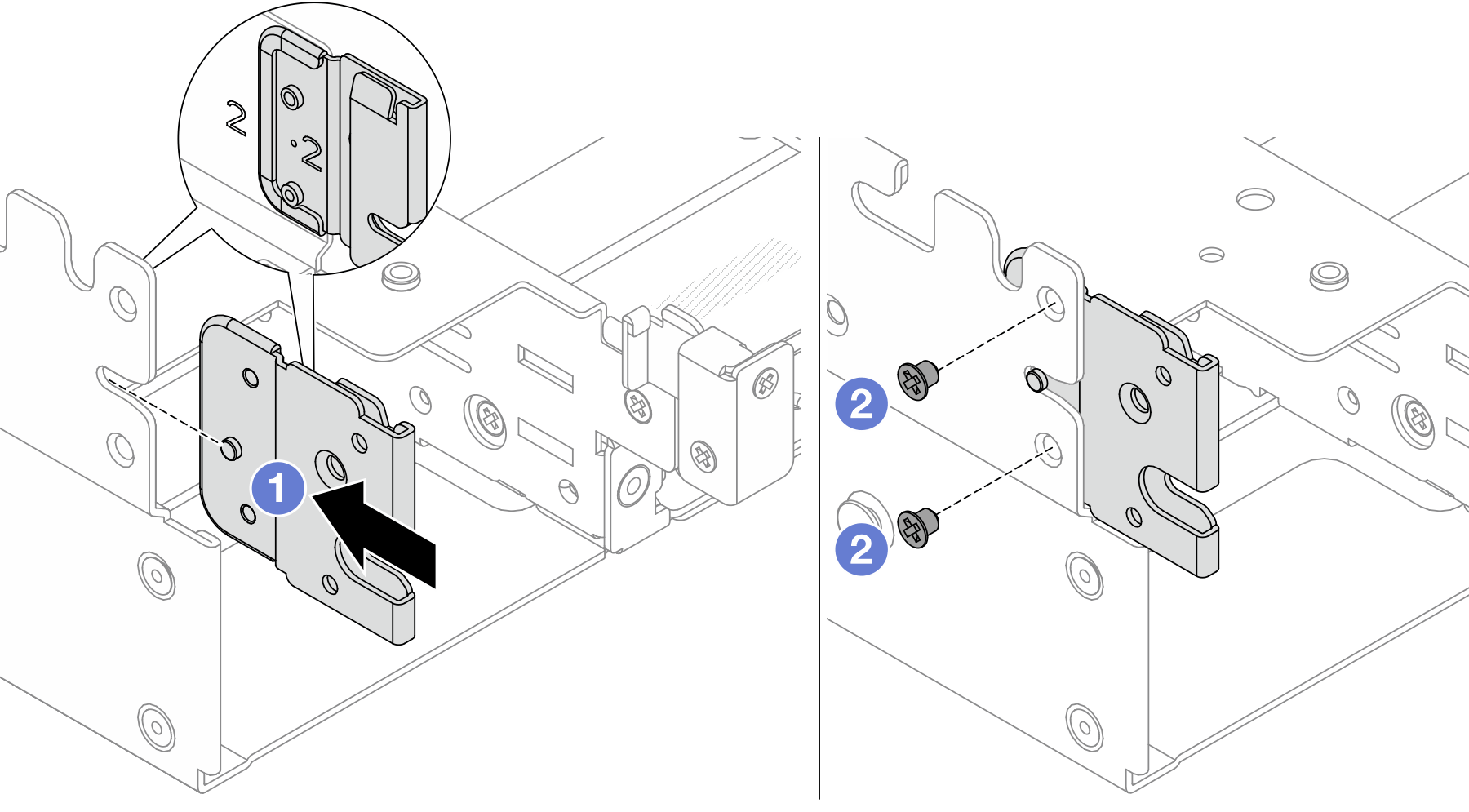

    Abbildung 2. Installieren der mittleren Halterungen


    1. Richten Sie die zwei Öffnungen im unteren Bereich der mittleren Halterung an den Stiften am Gehäuse aus und installieren Sie die mittleren Halterungen im Gehäuse.
    2. Bringen Sie die Schrauben an, um die mittleren Halterungen zu befestigen.
  4. Installieren Sie die hintere Rückwandplatine für 4 x 3,5‑Zoll-Laufwerke. Siehe Hintere Rückwandplatine für Laufwerke installieren.
  5. Installieren Sie die hintere Laufwerkhalterung.

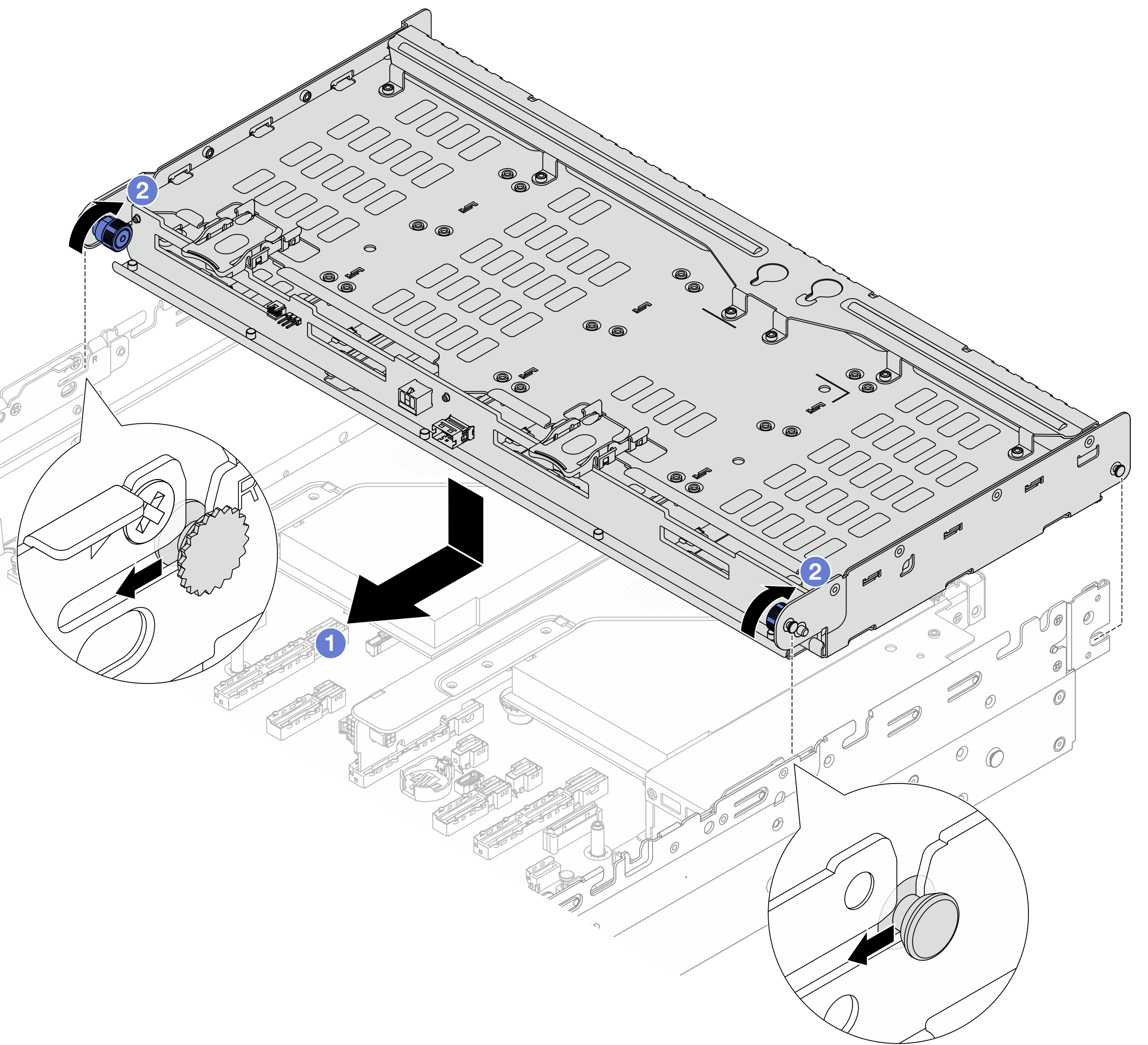

    Abbildung 3. Installieren der hinteren 4 x 3,5-Zoll-Laufwerkhalterung
    Installing the 4 x 3.5" rear drive cage
    1. Richten Sie die hintere Laufwerkhalterung am Gehäuse aus und senken Sie die Laufwerkhalterung in das Gehäuse ab. Bewegen Sie die hintere Laufwerkhalterung nach vorne, bis sie einrastet.
    2. Drehen und lösen Sie den blauen Kolben, um die Laufwerkhalterung zu befestigen.
  6. Schließen Sie die Kabel an der hinteren Rückwandplatine für Laufwerke an. Siehe Interne Kabelführung.
  7. Installieren Sie den Stützwinkel der oberen Abdeckung.
    Abbildung 4. Installieren des Stützwinkels der oberen Abdeckung
    Installing the top cover support bracket

Nach dieser Aufgabe

  1. Installieren Sie die Laufwerke oder Abdeckblenden erneut in der Laufwerkhalterung an der Rückseite. Siehe 2,5- oder 3,5-Zoll-Hot-Swap-Laufwerk installieren.

  2. Schließen Sie den Austausch von Komponenten ab, (siehe Austausch von Komponenten abschließen).
