4 x 3.5" 뒷면 드라이브 케이지 설치

이 섹션의 지침에 따라 4 x 3.5" 뒷면 드라이브 케이지를 설치하십시오.

절차

1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
2. (선택 사항) 필요한 후면 브래킷을 설치합니다.
   주

   필요한 후면 브래킷은 뒷면 벽 브래킷 교체의 내용을 참조하십시오.

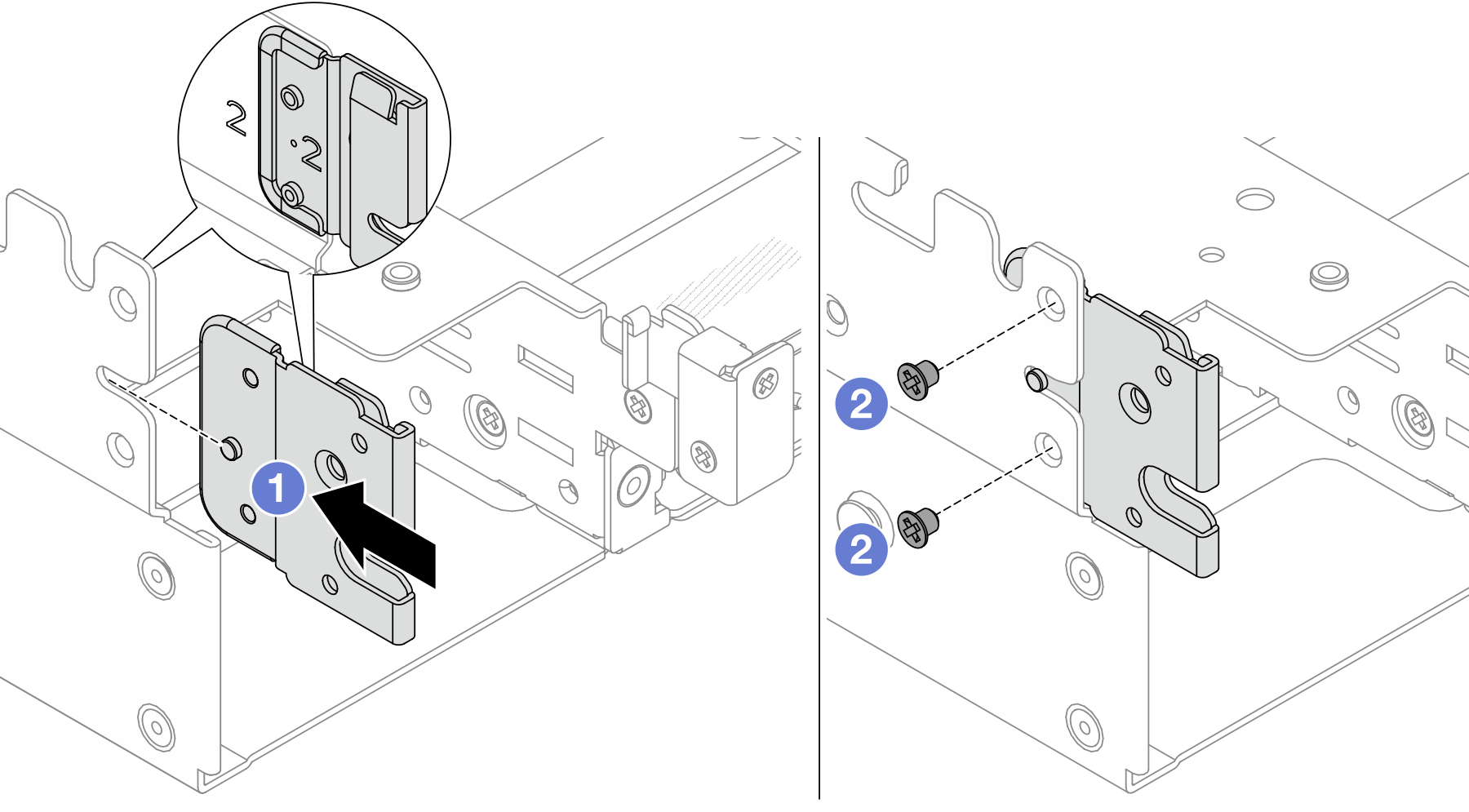

   그림 1. 4 x 3.5" 뒷면 드라이브 케이지 어셈블리용 뒷면 벽 브래킷 설치




   1. 뒷면 벽 브래킷을 섀시에 맞추고 브래킷을 제자리에 삽입하십시오.
   2. 나사를 조여 뒷면 벽 브래킷을 고정하십시오.
3. (선택 사항) 두 개의 중간 브래킷을 설치합니다.

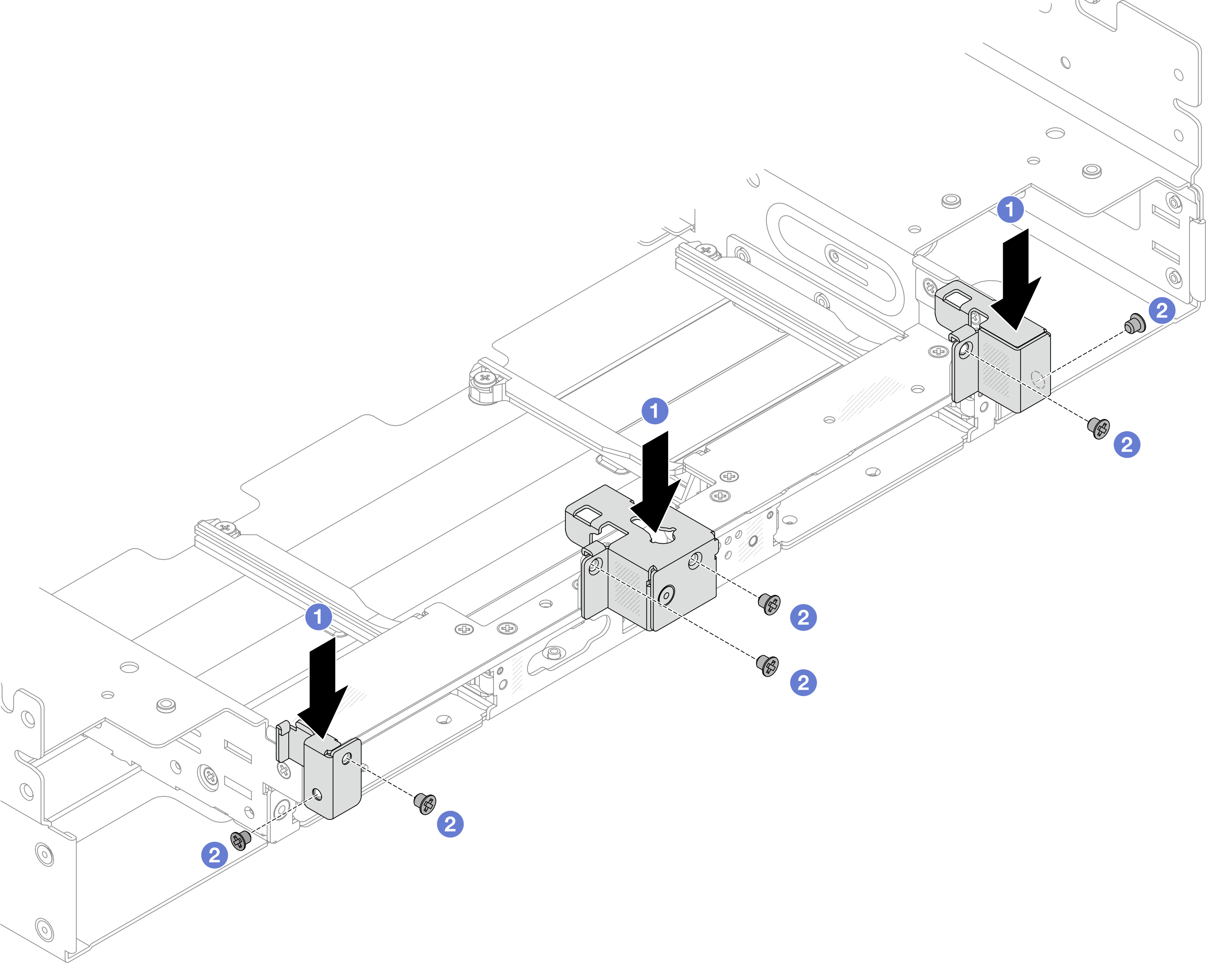

   그림 2. 중간 브래킷 설치




   1. 중간 브래킷 하단에 있는 구멍 2개를 섀시의 핀에 맞추고 중간 브래킷을 섀시에 설치합니다.
   2. 나사를 조여 중간 브래킷을 고정하십시오.
4. 4 x 3.5" 뒷면 드라이브 백플레인을 설치합니다. 뒷면 드라이브 백플레인 설치의 내용을 참조하십시오.
5. 뒷면 드라이브 케이지를 설치하십시오.

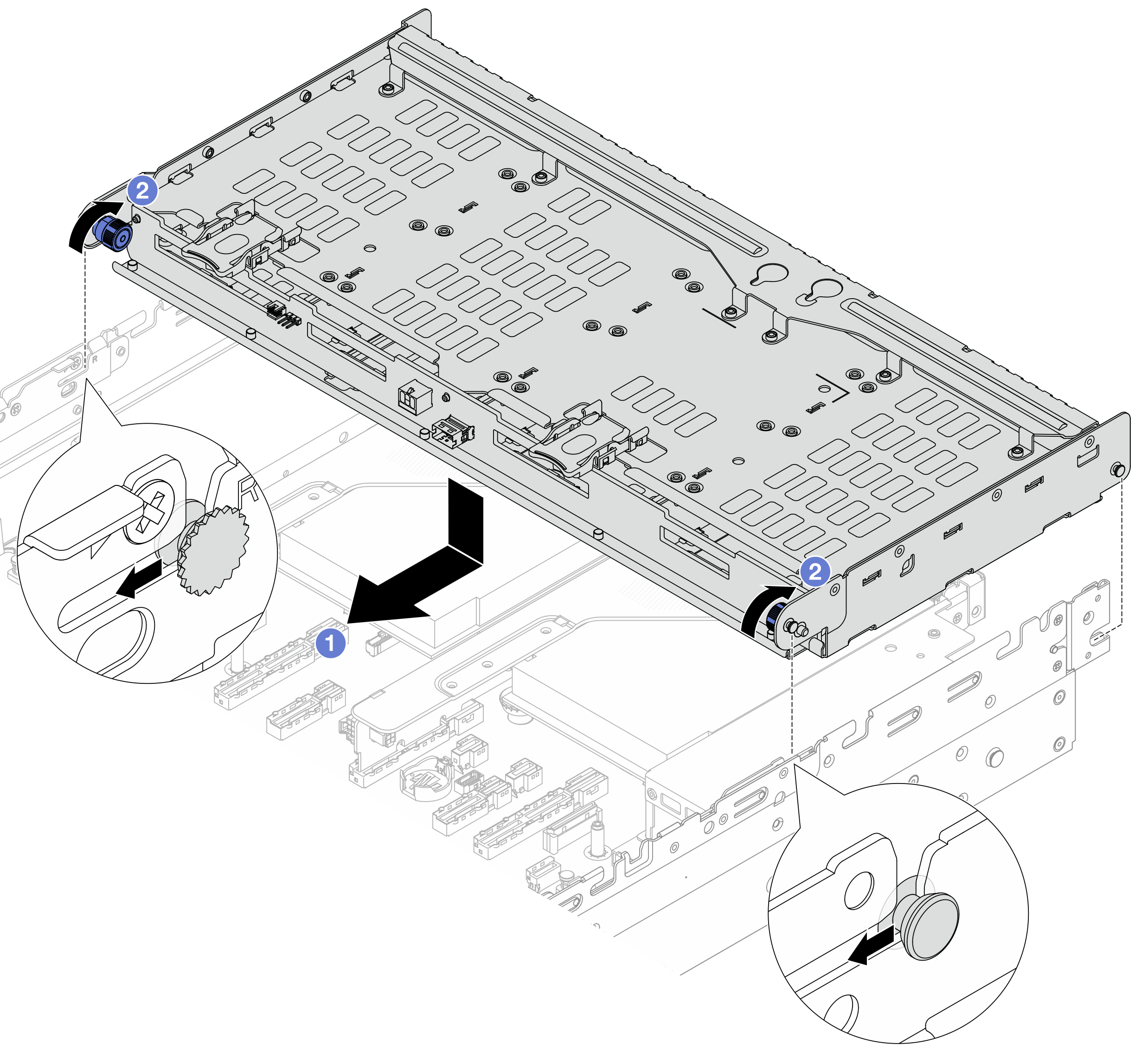

   그림 3. 4 x 3.5" 뒷면 드라이브 케이지 설치


   1. 뒷면 드라이브 케이지를 섀시에 맞춘 다음 드라이브 케이지를 섀시 쪽으로 내리십시오. 드라이브 후면 케이지가 딸깍하고 제자리에 들어갈 때까지 앞으로 움직이십시오.
   2. 파란색 플런저를 돌려서 풀고 드라이브 케이지를 제자리에 고정하십시오.
6. 드라이브 후면 백플레인에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
7. 상단 덮개 지원 브라켓을 설치하십시오.

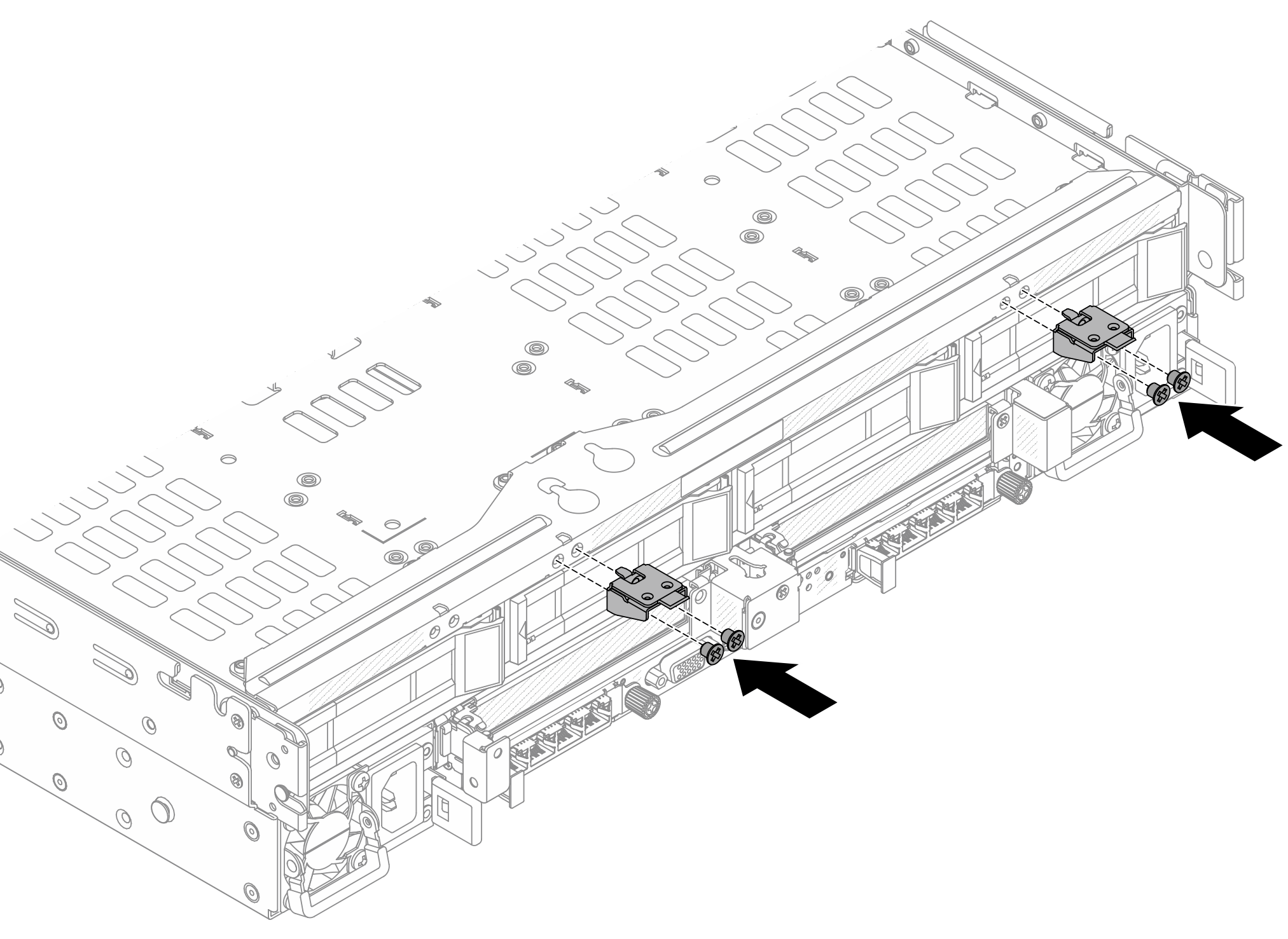

   그림 4. 상단 덮개 지원 브라켓 설치
