Installation du boîtier d’unités de disque dur arrière 8 x 2,5 pouces

Suivez les instructions de cette section pour installer le boîtier d’unités de disque dur arrière 8 x 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Le boîtier d’unités de disque dur arrière est pris en charge sur certains modèles de serveur avec des exigences thermiques. Reportez-vous à la rubrique Règles thermiques pour vérifier que le serveur se trouve à une température inférieure à la température ambiante autorisée et que le dissipateur thermique et les ventilateurs système appropriés sont bien utilisés. Si nécessaire, remplacez le dissipateur thermique ou le ventilateur système en premier lieu.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez les supports muraux arrière requis (facultatif).
    Remarque
    Pour connaître les supports muraux arrière requis, voir Remplacement du support mural arrière.

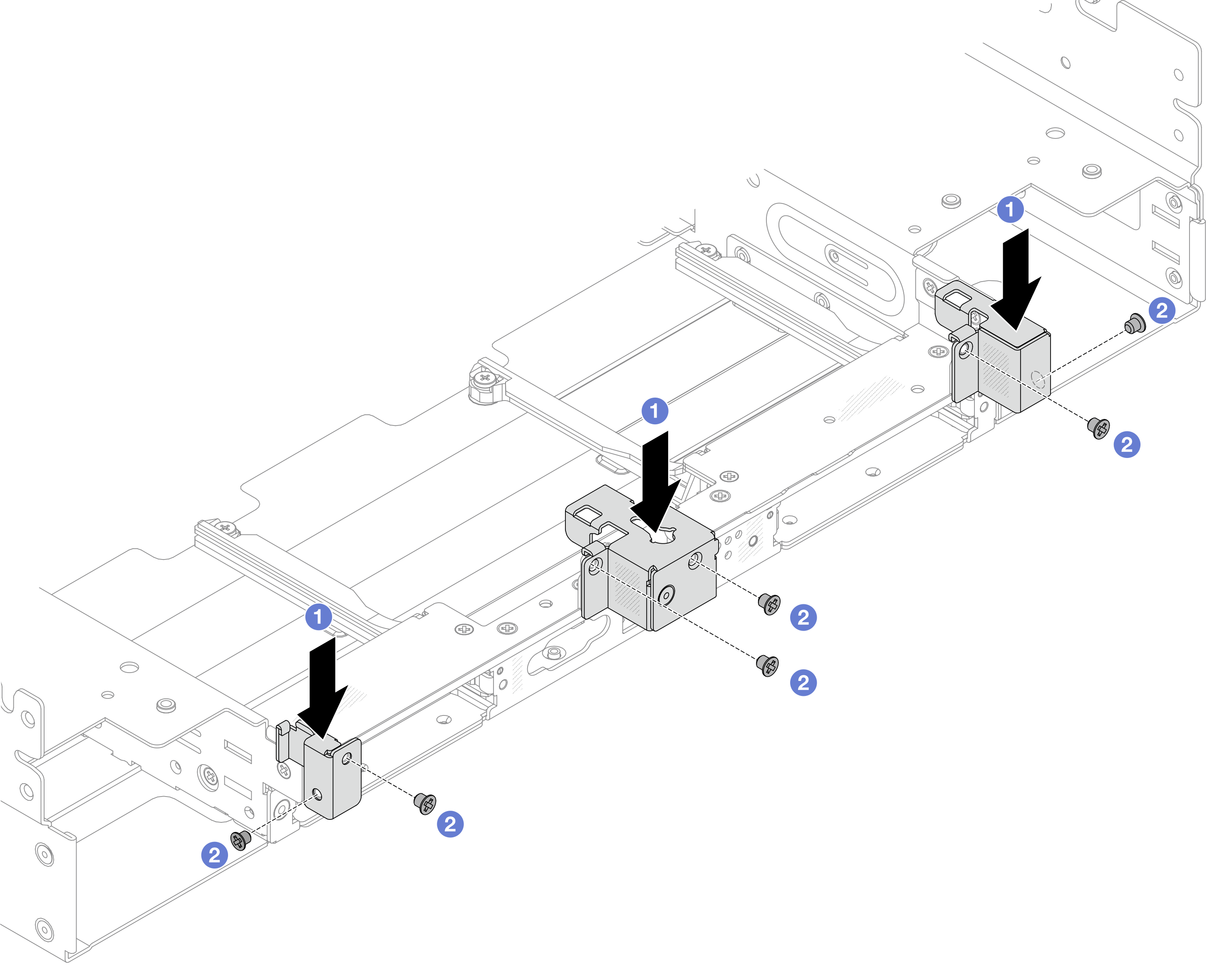

    Figure 1. Installation des supports muraux arrière pour le bloc boîtier d'unités de disque dur arrière 8 x 2,5 pouces
    Installing rearwall brackets for the 8 x 2.5" rear drive cage assembly
    1. Alignez les supports muraux arrière sur le châssis, puis insérez les supports.
    2. Installez les vis pour fixer les supports muraux arrière.
  3. Installez l’assemblage de cartes mezzanines 2FH (facultatif). Voir Installation d'un assemblage de cartes mezzanines arrière.
  4. Abaissez le fond de panier dans le boîtier d’unités de disque dur de sorte que les broches du fond de panier passent par les trous sur le boîtier d’unités de disque dur et appuyez sur le fond de panier pour le fixer en place.

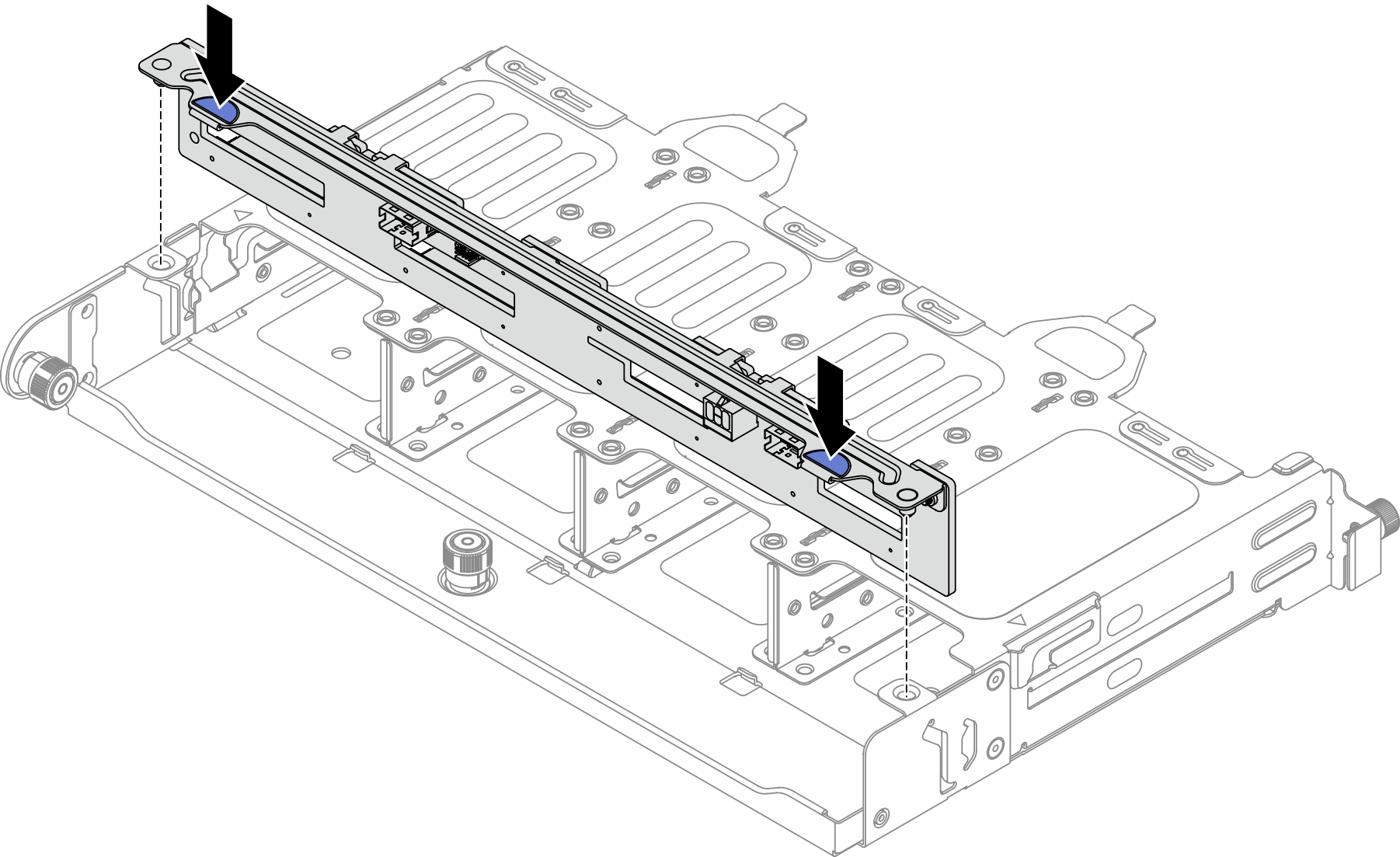

    Figure 2. Installation du fond de panier d’unité arrière 8 x 2,5 pouces
    Installing the 8 x 2.5" rear drive backplane
  5. Installez le boîtier d’unités de disque dur arrière.

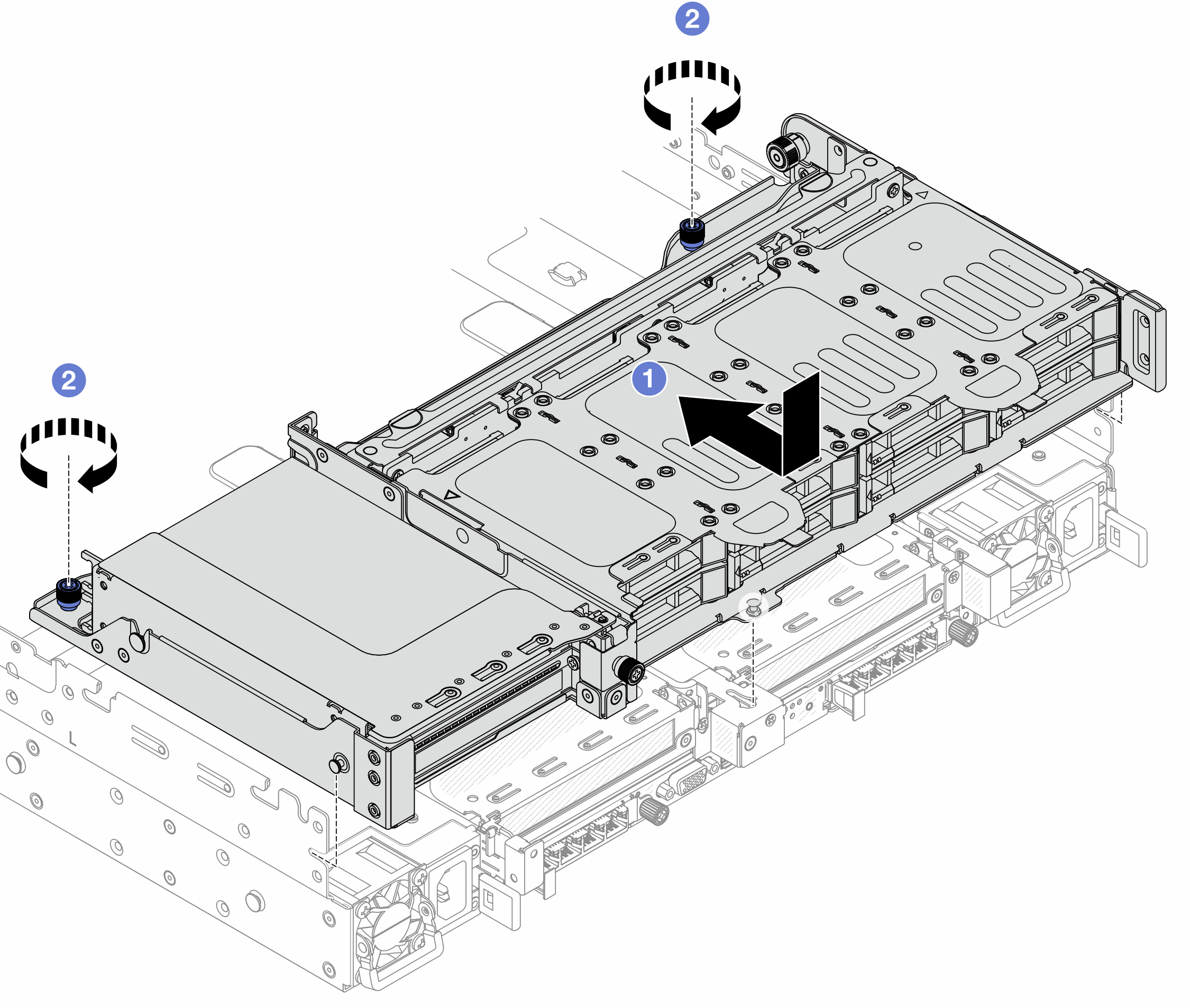

    Figure 3. Installation du boîtier d’unités de disque dur arrière 8 x 2,5 pouces
    Installing the 8 x 2.5" rear drive cage
    1. Abaissez le boîtier d'unités de disque dur dans le châssis, puis déplacez-le vers l'avant jusqu'à ce qu'il s'enclenche.
    2. Serrez les vis pour fixer le boîtier d'unités de disque dur.
  6. Connectez les câbles au fond de panier d’unité arrière. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez les unités ou les obturateurs dans le boîtier d’unité de disque dur arrière. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.

  2. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
