Retrait du boîtier d’unités de disque dur arrière 4 x 3,5 pouces

Suivez les instructions de cette section pour retirer le boîtier d’unités de disque dur arrière 4 x 3,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

  • Si un ou plusieurs disques SSD NVMe doivent être retirés, il est recommandé de les désactiver au préalable grâce aux système d’exploitation.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Déconnectez les câbles du fond de panier d’unité arrière.
    4. Retirez l’ensemble des unités et des obturateurs installés (le cas échéant) des baies d’unité. Pour plus d'informations, voir Retrait d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.
  2. Retirez le boîtier d’unités de disque dur arrière.

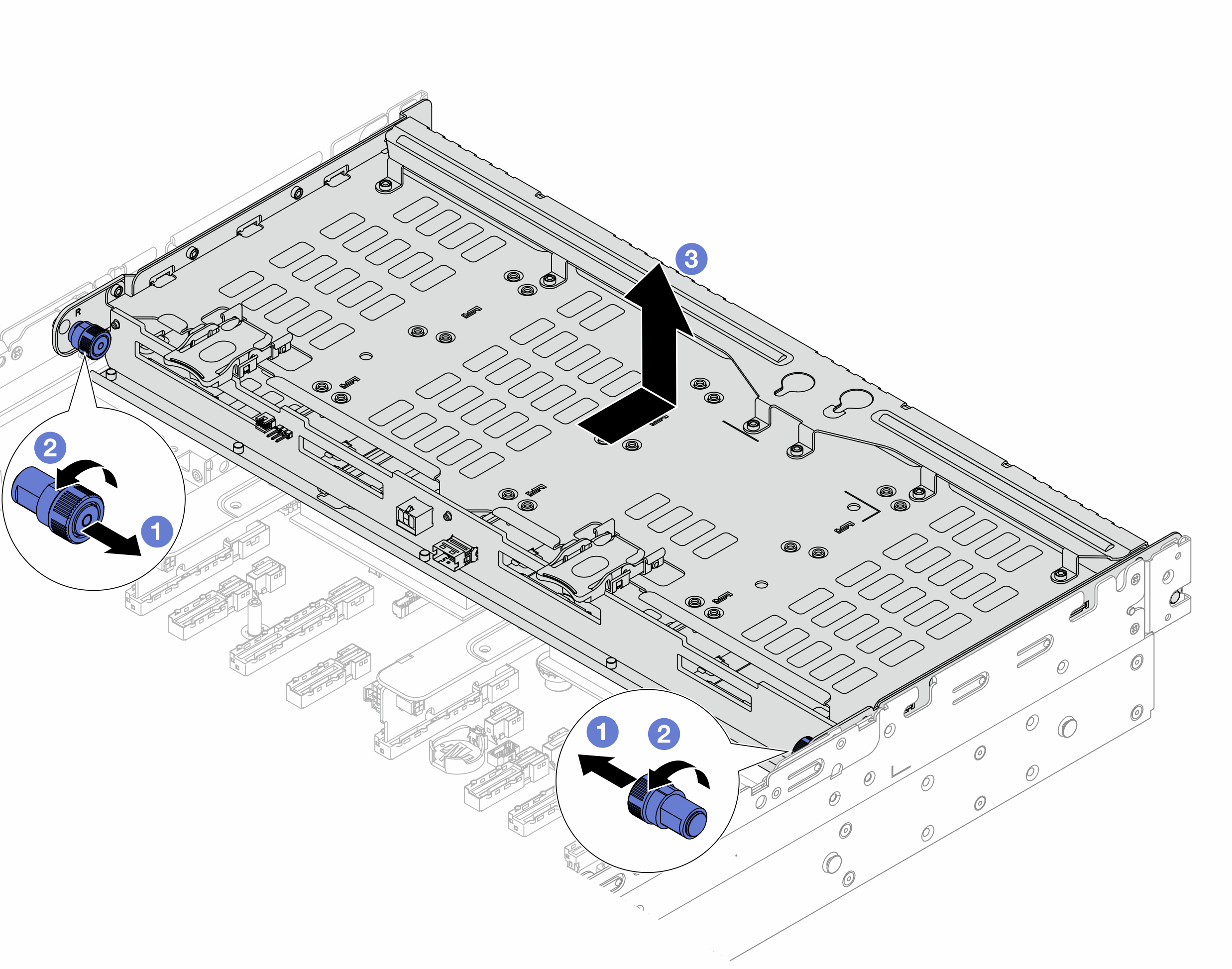

    Figure 1. Retrait du boîtier d’unités de disque dur arrière 4 x 3,5 pouces
    Removing the 4 x 3.5" rear drive cage

    1. Retirez les pistons bleus.
    2. Faites pivoter les pistons bleus pour les maintenir déverrouillés.
    3. Faites glisser le boîtier d'unités de disque dur vers l'arrière du châssis afin de le dégager. Ensuite, soulevez-le pour le retirer du châssis.
  3. Retirez le fond de panier d’unité arrière 4 x 3,5 pouces. Voir Retrait du fond de panier d’unité arrière.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
