Снятие заднего отсека для четырех 3,5-дюймовых дисков

Следуйте инструкциям в этом разделе, чтобы снять отсек для четырех 3,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

  • Если необходимо снять один или несколько твердотельных дисков NVMe, рекомендуется сначала выключить их в операционной системе.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Отключите кабели от задней объединительной панели для дисков.
    4. Извлеките из отсеков для дисков все установленные диски и заглушки (если имеются). См. раздел Снятие 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.
  2. Снимите задний отсек для диска.

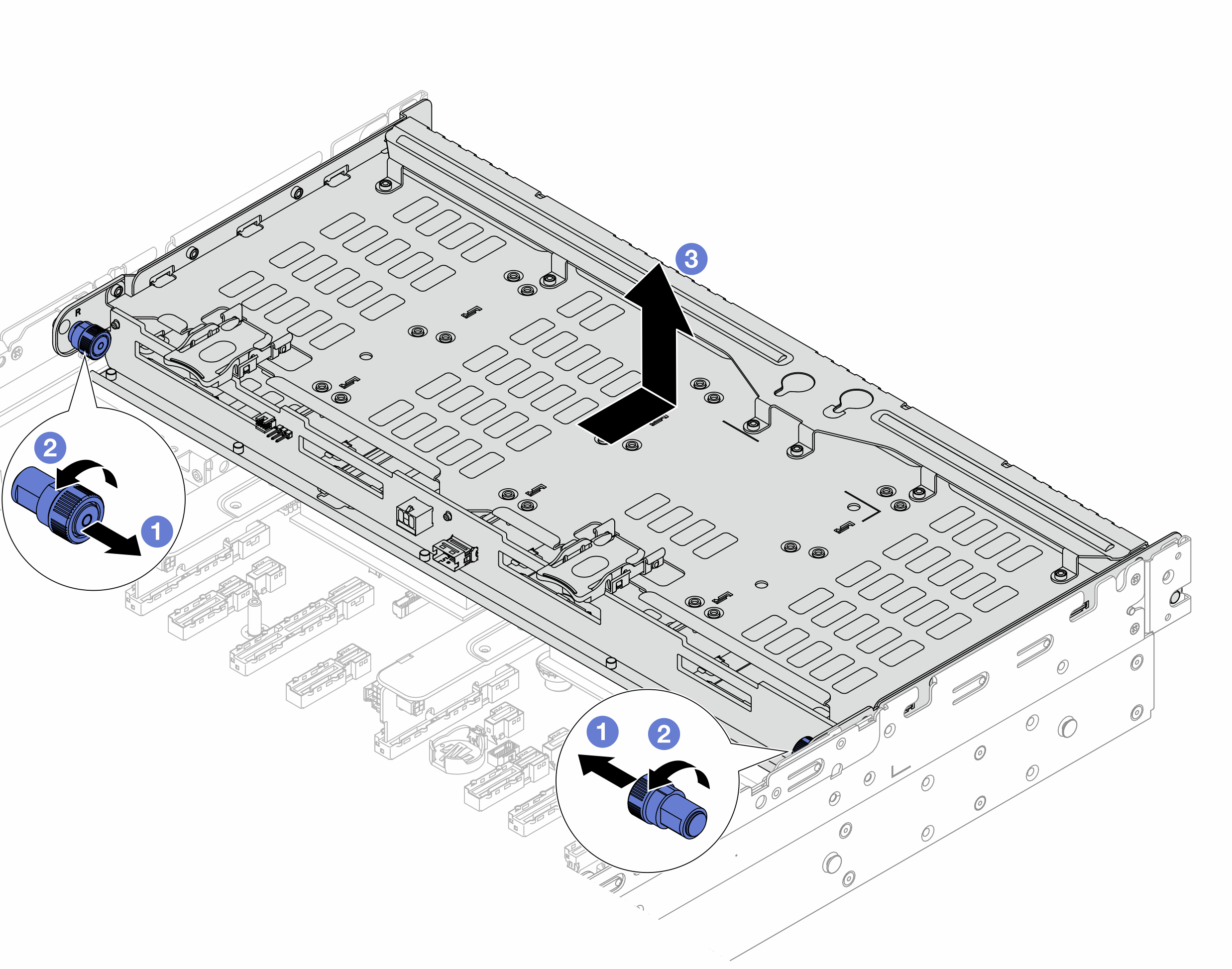

    Рис. 1. Снятие заднего отсека для четырех 3,5-дюймовых дисков
    Removing the 4 x 3.5" rear drive cage

    1. Потяните синие рычаги на себя.
    2. Поверните синие рычаги, чтобы они оставались разблокированными.
    3. Сдвиньте отсек для дисков в направлении задней части рамы, чтобы освободить его, а затем снимите с рамы.
  3. Снимите заднюю объединительную панель для четырех 3,5-дюймовых дисков. См. раздел Снятие задней объединительной панели для дисков.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
