Instalar a gaiola de unidade traseira com 8 de 2,5 pol.

Siga as instruções desta seção para instalar a gaiola de unidade traseira com 8 de 2,5 pol.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
A gaiola de unidade traseira é compatível com alguns modelos de servidor com requisitos térmicos. Consulte Regras térmicas para garantir que o servidor esteja abaixo da temperatura ambiente permitida, e o dissipador de calor e os ventiladores do sistema corretos sejam usados. Se necessário, substitua o dissipador de calor ou o ventilador do sistema primeiro.
- Substituição de um processador e de um dissipador de calor (apenas técnico treinado)
- Substituição do ventilador do sistema

Procedimento

Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
(Opcional) Instale os suportes de parede traseira necessários.
Nota
Para informações sobre os suportes de parede traseira necessários, consulte Substituição do suporte de parede traseira.
Figura 1. Instalação dos suportes de parede traseira para o conjunto de gaiola de unidade traseira com 8 de 2,5 pol.
1. Alinhe os suportes de parede traseira com o chassi e insira os suportes no lugar.
2. Instale os parafusos que prendem os suportes de parede traseira.
(Opcional) Instale o conjunto de placa riser 2FH. Consulte Instalar um conjunto de placa riser traseiro.
Abaixe o backplane na gaiola de unidade de modo que os pinos do backplane passem pelos orifícios na gaiola de unidade e pressione-o na posição.

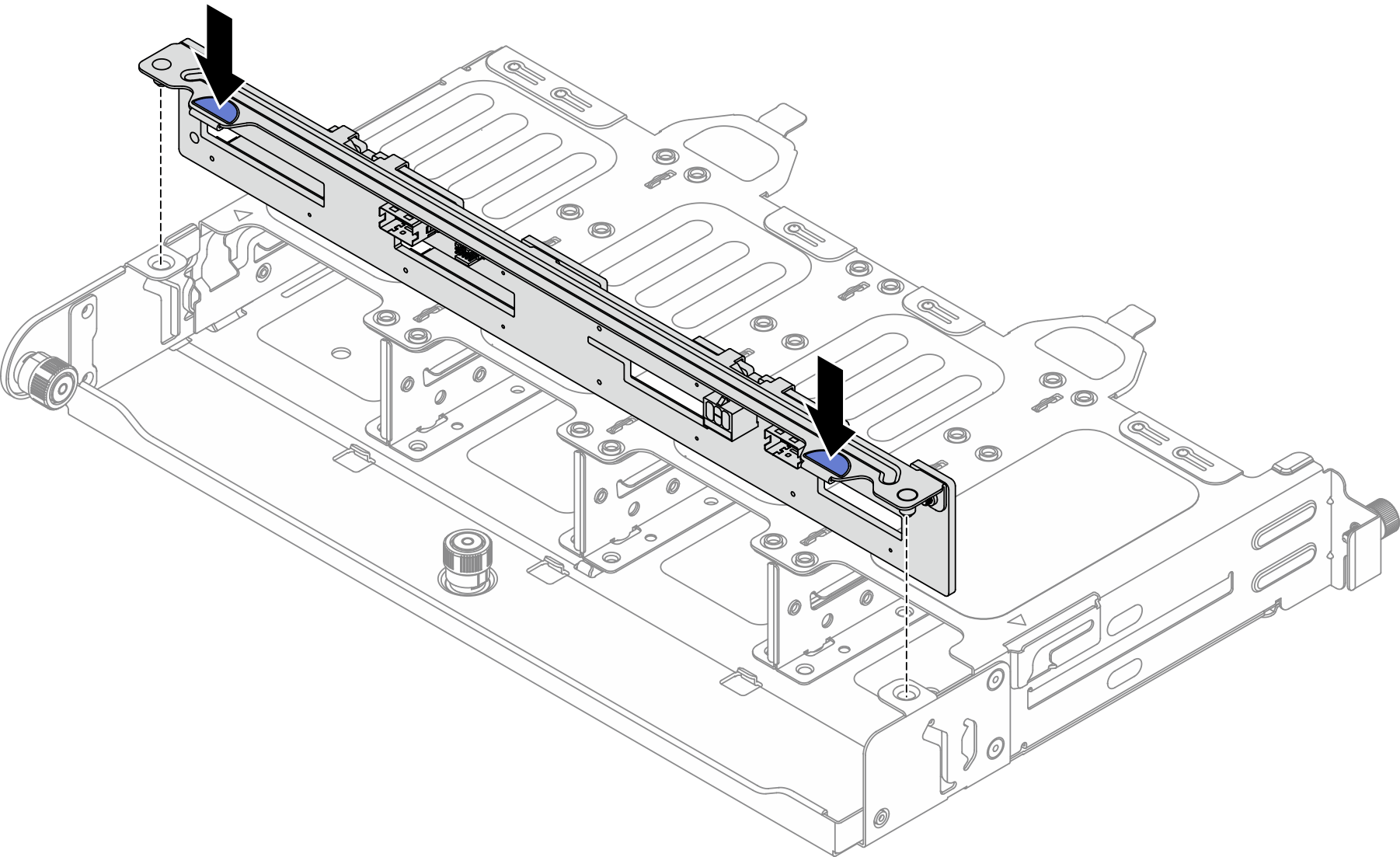

Figura 2. Instalação do backplane da unidade traseira com 8 de 2,5 pol.
Instale a gaiola de unidade traseira.

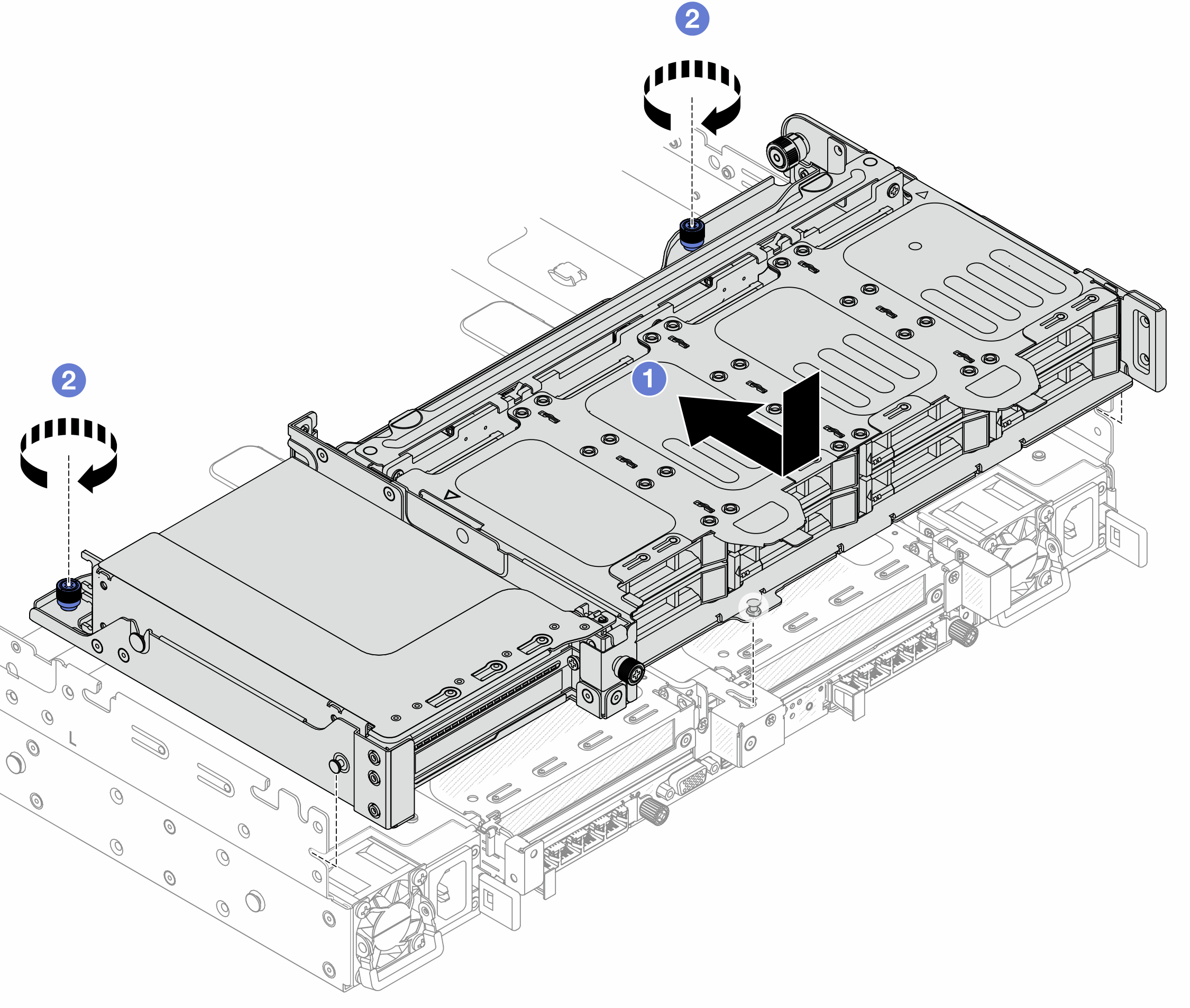

Figura 3. Instalação da gaiola de unidade traseira de 8 x 2,5 pol.
1. Abaixe a gaiola da unidade no chassi e mova-a para frente até que ela se encaixe na posição.
2. Aperte os parafusos para prender a gaiola da unidade.
Conecte os cabos ao painel traseiro da unidade traseira. Consulte Roteamento de cabos internos.

Depois de concluir

Reinstale as unidades ou os preenchimentos de unidade na gaiola de unidade traseira. Consulte Instalar uma unidade hot-swap de 2,5 ou 3,5 polegadas.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
