Разъемы блока материнской платы

На следующих рисунках показаны внутренние разъемы на системной плате ввода-вывода (DC-SCM) и процессорной плате.

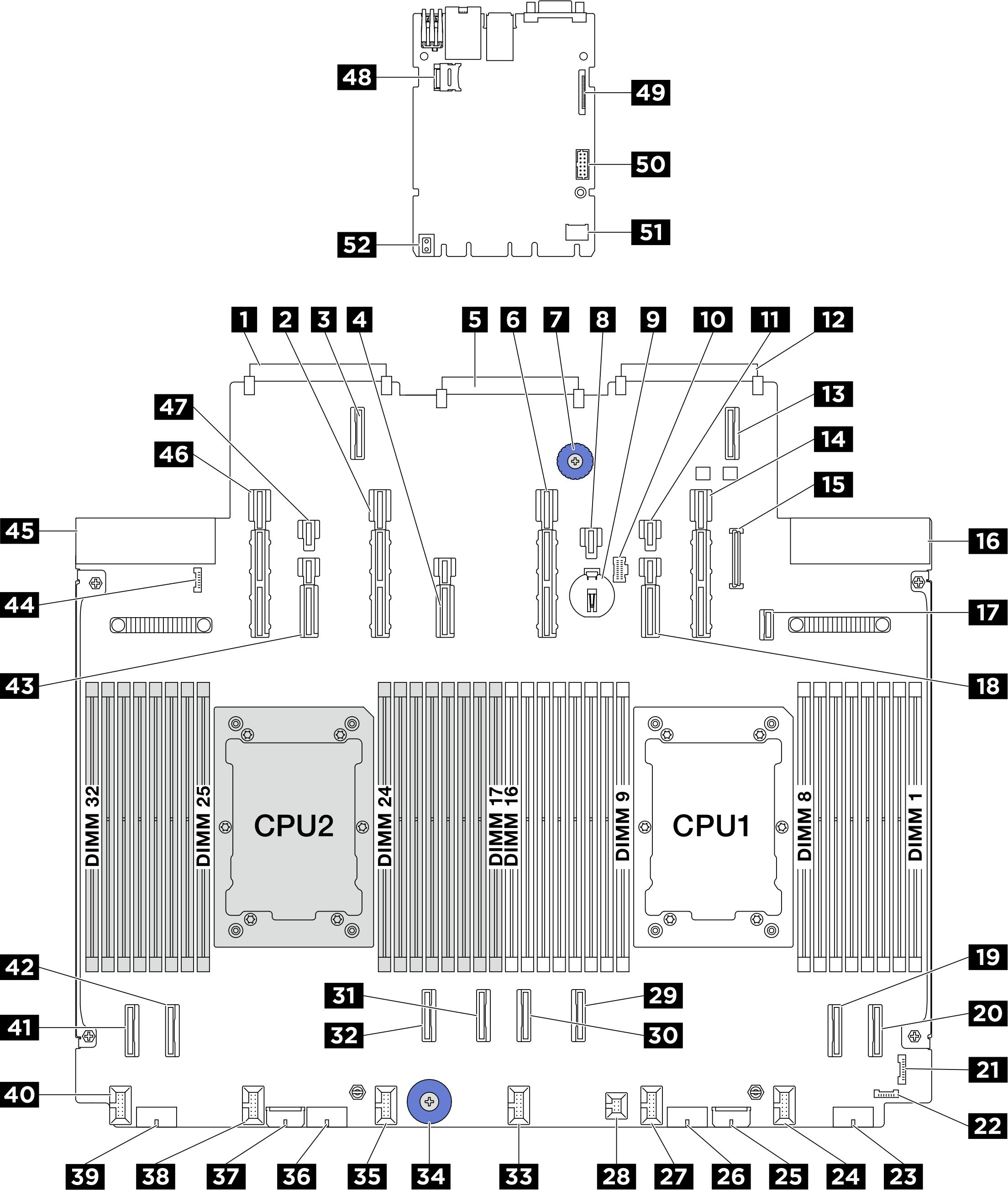

Рис. 1. Разъемы блока материнской платы

1 Разъем 2 сетевой карты OCP 3.0	2 Разъем питания и PCIe 13
3 Разъем 2 расширения OCP	4 Разъем питания и PCIe 12
5 Разъем системной платы ввода-вывода	6 Разъем питания и PCIe 11
7 Подъемная ручка	8 Разъем питания 21
9 Батарейка 3 В (CR2032)	10 Разъем для кабеля питания M.2
11 Разъем питания 20	12 Разъем 1 сетевой карты OCP 3.0
13 Разъем расширения OCP 1	14 Разъем питания и PCIe 9
15 Разъем USB лицевой панели	16 Разъем блока питания 1
17 Разъем для сигнального кабеля объединительной панели M.2	18 Разъем питания и PCIe 10
19 Разъем PCIe 2	20 Разъем PCIe 1
21 Передний разъем ввода-вывода	22 Разъем обнаружения утечки жидкости 1
23 Разъем питания 4	24 Разъем вентилятора 1
25 Внутренний разъем питания расширителя	26 Разъем питания 3
27 Разъем вентилятора 2	28 Разъем датчика вмешательства
29 Разъем PCIe 3	30 Разъем PCIe 4
31 Разъем PCIe 5	32 Разъем PCIe 6
33 Разъем вентилятора 3	34 Подъемная ручка
35 Разъем вентилятора 4	36 Разъем питания 2
37 Внутренний разъем питания RAID	38 Разъем вентилятора 5
39 Разъем питания 1	40 Разъем вентилятора 6
41 Разъем PCIe 8	42 Разъем PCIe 7
43 Разъем питания и PCIe 14	44 Разъем обнаружения утечки жидкости 2
45 Разъем блока питания 2	46 Разъем питания и PCIe 15
47 Разъем питания 23	48 Гнездо MicroSD
49 Второй разъем Ethernet управления	50 Разъем последовательного порта
51 Разъем TCM	52 Подъемная ручка
