시스템 보드 어셈블리 커넥터

다음 그림은 시스템 I/O 보드(DC-SCM) 및 프로세서 보드의 내부 커넥터를 보여줍니다.

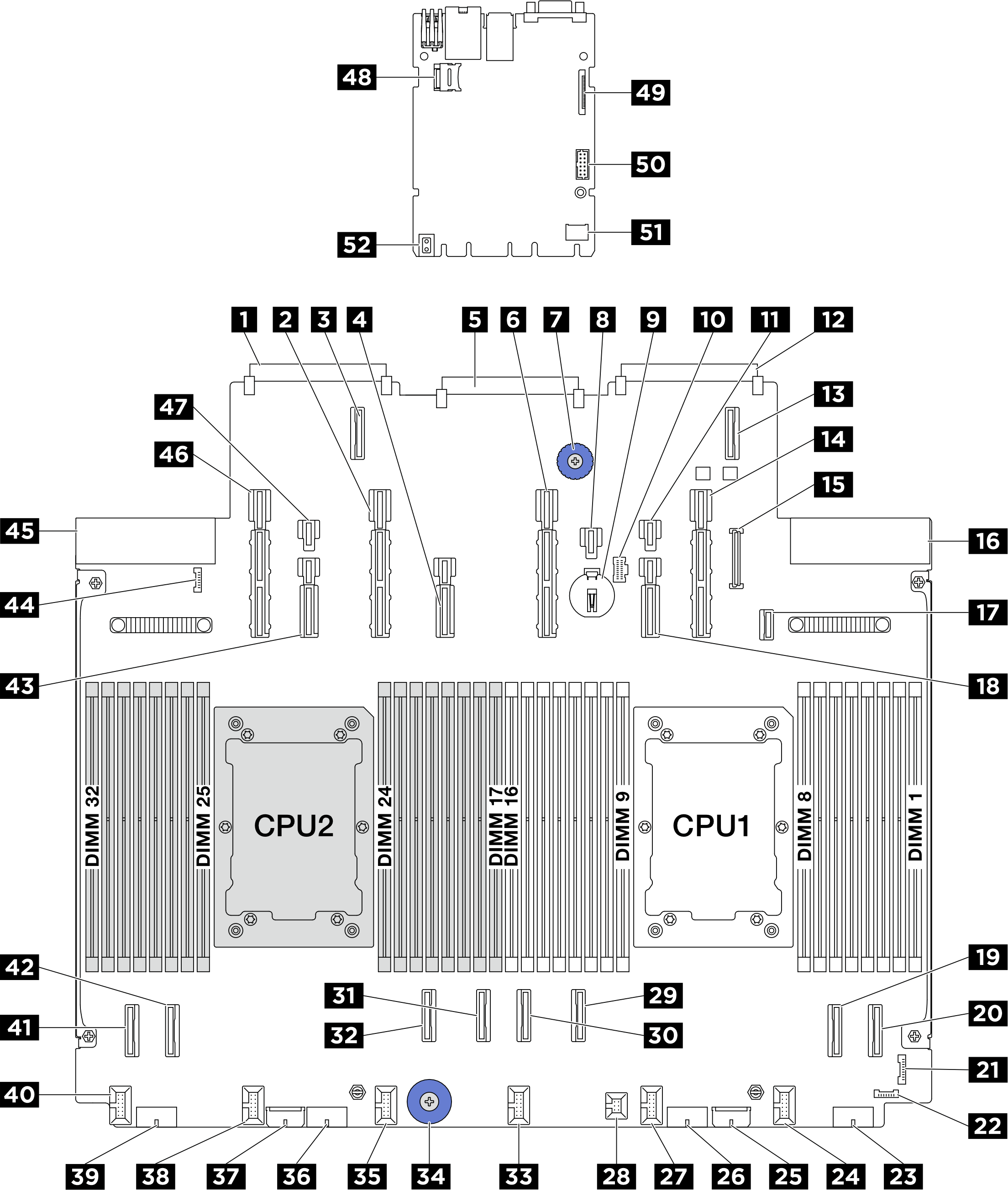

그림 1. 시스템 보드 어셈블리 커넥터

표 1. 시스템 보드 어셈블리 커넥터

1 OCP 3.0 네트워크 카드 커넥터 2	2 전원 및 PCIe 커넥터 13
3 OCP 확장 커넥터 2	4 전원 및 PCIe 커넥터 12
5 시스템 I/O 보드 커넥터	6 전원 및 PCIe 커넥터 11
7 리프트 손잡이	8 전원 커넥터 21
9 3V 배터리(CR2032)	10 M.2 전원 커넥터
11 전원 커넥터 20	12 OCP 3.0 네트워크 카드 커넥터 1
13 OCP 1 확장 커넥터	14 전원 및 PCIe 커넥터 9
15 앞면 패널 USB 커넥터	16 전원 공급 장치 1 커넥터
17 M.2 백플레인 신호 커넥터	18 전원 및 PCIe 커넥터 10
19 PCIe 커넥터 2	20 PCIe 커넥터 1
21 앞면 I/O 커넥터	22 누수 감지 커넥터 1
23 전원 커넥터 4	24 팬 1 커넥터
25 내부 확장기 전원 커넥터	26 전원 커넥터 3
27 팬 2 커넥터	28 침입 스위치 커넥터
29 PCIe 커넥터 3	30 PCIe 커넥터 4
31 PCIe 커넥터 5	32 PCIe 커넥터 6
33 팬 3 커넥터	34 리프트 핸들
35 팬 4 커넥터	36 전원 커넥터 2
37 내부 RAID 전원 커넥터	38 팬 5 커넥터
39 전원 커넥터 1	40 팬 6 커넥터
41 PCIe 커넥터 8	42 PCIe 커넥터 7
43 전원 및 PCIe 커넥터 14	44 누수 감지 커넥터 2
45 전원 공급 장치 2 커넥터	46 전원 및 PCIe 커넥터 15
47 전원 커넥터 23	48 MicroSD 소켓
49 두 번째 관리 이더넷 커넥터	50 직렬 포트 커넥터
51 TCM 커넥터	52 리프트 핸들
