卸下 E3.S 硬盘仓和背板

按照本节中的说明卸下 E3.S 硬盘仓和背板。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下硬盘仓中安装的所有 E3.S 热插拔硬盘。请参阅卸下 E3.S 热插拔硬盘
    3. 卸下顶盖。请参阅卸下顶盖
    4. 如有必要,请卸下盖板以便操作。
      1. 松开固定盖板的两颗螺钉。
      2. 滑动盖板以将其从机箱中取下。
      图 1. 卸下盖板

    5. 卸下风扇架。请参阅卸下系统风扇架
    6. 卸下导风罩。请参阅卸下导风罩
    7. 从处理器板上拔下电源线和信号线缆。
      注意
      为避免损坏主板组合件,从主板组合件上拔下线缆时,请务必遵循内部线缆布放中的说明操作。
  2. 卸下 E3.S 1T 硬盘仓。
    无内板的 E3.S 挡板用于遮盖装有 E3.S 1T 硬盘仓的空间。为了确保正常散热和空气流通,请务必在开启服务器之前装回 E3.S 1T 硬盘仓和相应的 E3.S 挡板。如果使用无内板的 E3.S 挡板遮盖无 E3.S 1T 硬盘仓的空间,可能会在运行过程中损坏服务器组件。
    1. 打开滑锁以松开硬盘仓。
    2. 将硬盘仓从机箱中抽出。
    图 2. 卸下 E3.S 1T 硬盘仓
    Removing the E3.S 1T cage
  3. 从背板上拔下电源线和信号线缆。
  4. 从 E3.S 1T 硬盘仓上卸下背板组合件。
    1. 松开固定背板组合件的四颗螺钉。
    2. 将背板组合件从硬盘仓上取下。
    图 3. 卸下背板组合件
    Removing the backplane assembly
  5. 如有必要,请从机箱上卸下 E3.S 硬盘仓。
    1. 拧松用于固定 E3.S 硬盘仓的两颗螺钉。
    2. 将 E3.S 硬盘仓从机箱中滑出。

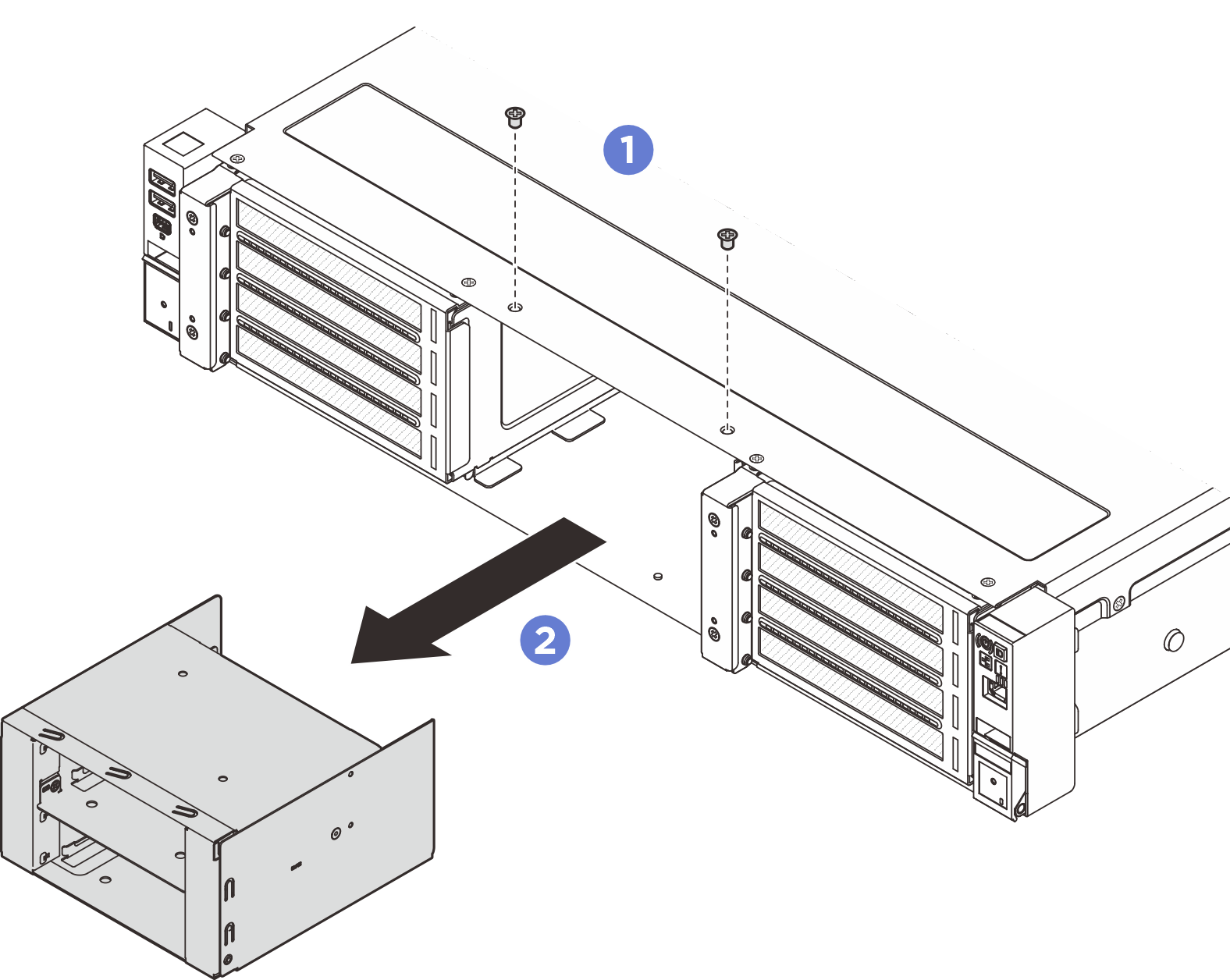

    图 4. 卸下 E3.S 硬盘仓

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
