Quitar un compartimiento de la unidad E3.S y placa posterior

Siga las instrucciones que aparecen en esta sección para quitar un compartimiento de la unidad E3.S y placa posterior.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite todas las unidades de intercambio en caliente E3.S instaladas en el compartimiento. Consulte Extracción de una unidad de intercambio en caliente E3.S.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    4. Si es necesario, retire la placa de cubierta para facilitar la operación.
      1. Suelte los dos tornillos que fijan la cubierta de la placa.
      2. Deslice la cubierta de la placa para quitarla del chasis.
      Figura 1. Extracción de la cubierta de la placa

    5. Quite el compartimiento del ventilador. Consulte Extracción del compartimiento del ventilador del sistema.
    6. Quite el deflector de aire. Consulte Extracción del deflector de aire.
    7. Desconecte los cables de alimentación y de señal de la placa del procesador.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite el compartimiento de E3.S 1T.
    Nota
    Un marco biselado de E3.S sin una placa interior se utiliza para cubrir un espacio con un compartimiento de E3.S 1T instalado. Para una refrigeración y un flujo de aire adecuados, asegúrese de volver a instalar un compartimiento de E3.S 1T y su correspondiente marco biselado de E3.S antes de encender el servidor. Si utiliza un marco biselado de E3.S sin una placa interior para cubrir un espacio sin un compartimiento de E3.S 1T, los componentes del servidor pueden resultar dañados durante el funcionamiento.

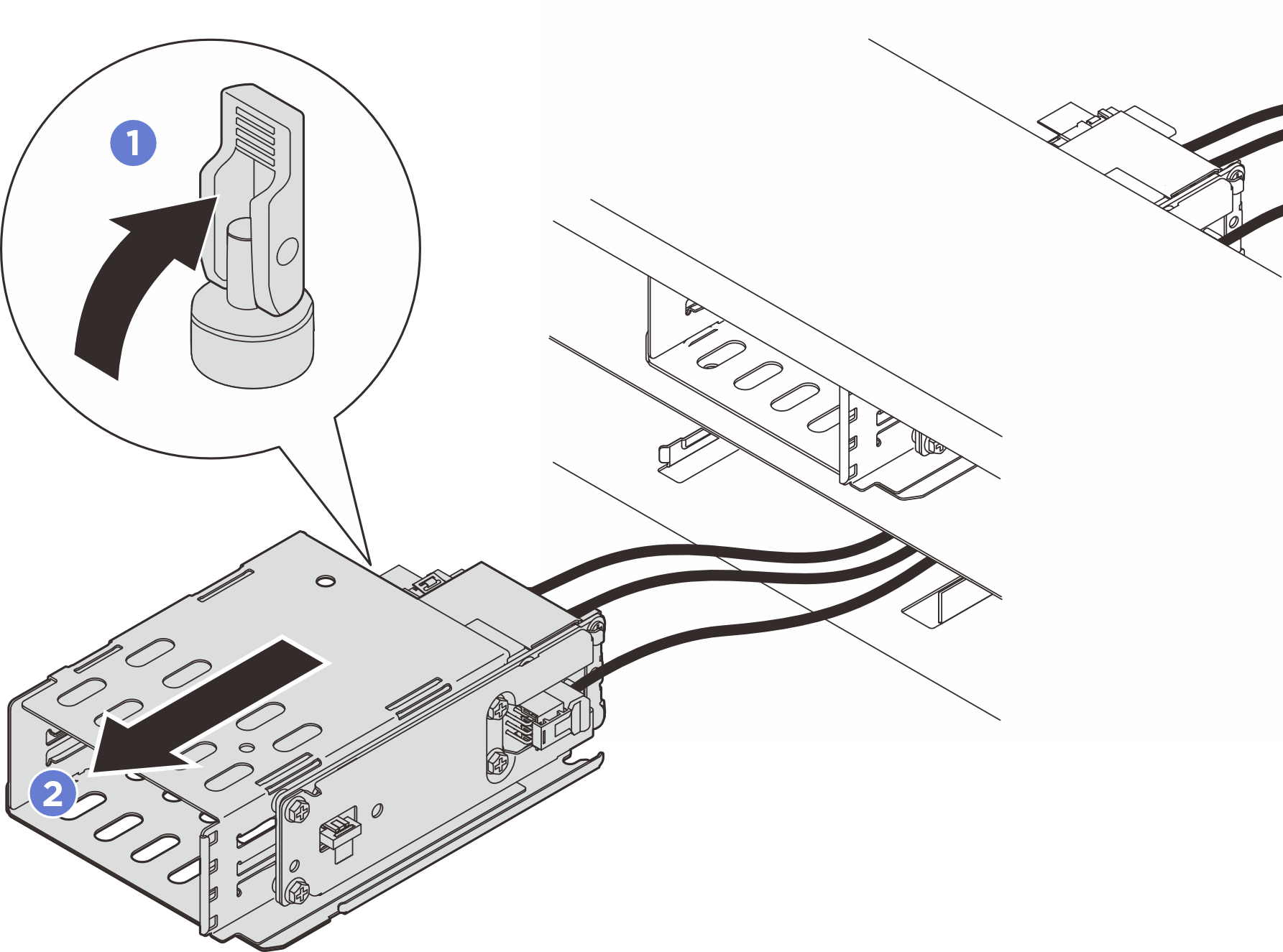

    1. Abra el pestillo para desenganchar el compartimiento.
    2. Deslice el compartimiento hacia fuera para quitarlo del chasis.
    Figura 2. Extracción del compartimiento de E3.S 1T
    Removing the E3.S 1T cage
  3. Desconecte los cables de alimentación y de señal de la placa posterior.
  4. Quite el conjunto de la placa posterior del compartimiento de E3.S 1T.
    1. Suelte los cuatro tornillos que fijan el conjunto de la placa posterior.
    2. Deslice el conjunto de la placa posterior hacia fuera para quitarlo del compartimiento.
    Figura 3. Extracción del conjunto de la placa posterior
    Removing the backplane assembly
  5. Si es necesario, quite el compartimiento de la unidad E3.S del chasis.

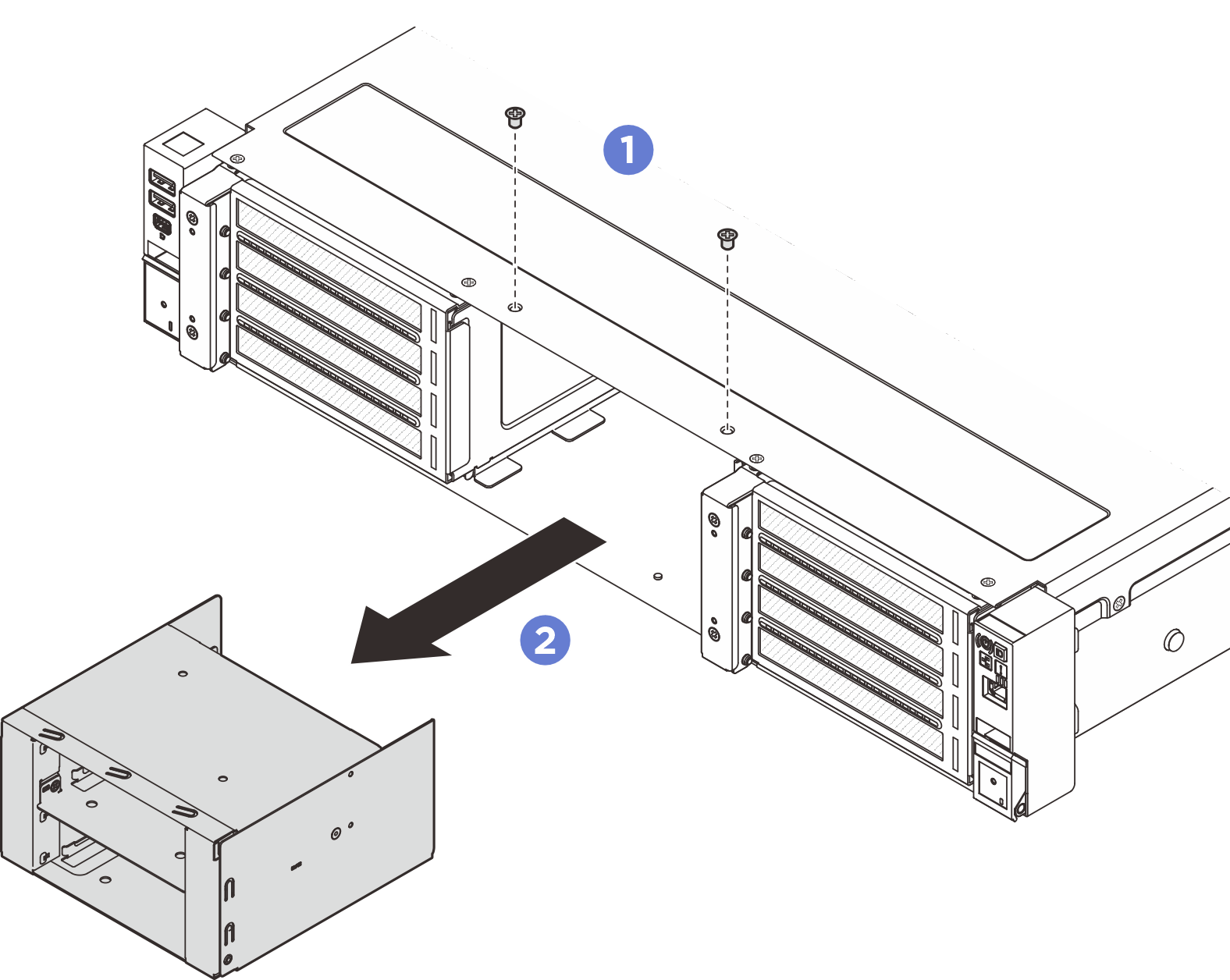

    1. Suelte los dos tornillos que fijan el compartimiento de la unidad E3.S.
    2. Deslice el compartimiento de la unidad E3.S hacia fuera del chasis.
    Figura 4. Extracción del compartimiento de la unidad E3.S

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
