Instalar un compartimiento de la unidad E3.S y placa posterior

Siga las instrucciones que aparecen en esta sección para instalar una placa posterior y un compartimiento de la unidad E3.S.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

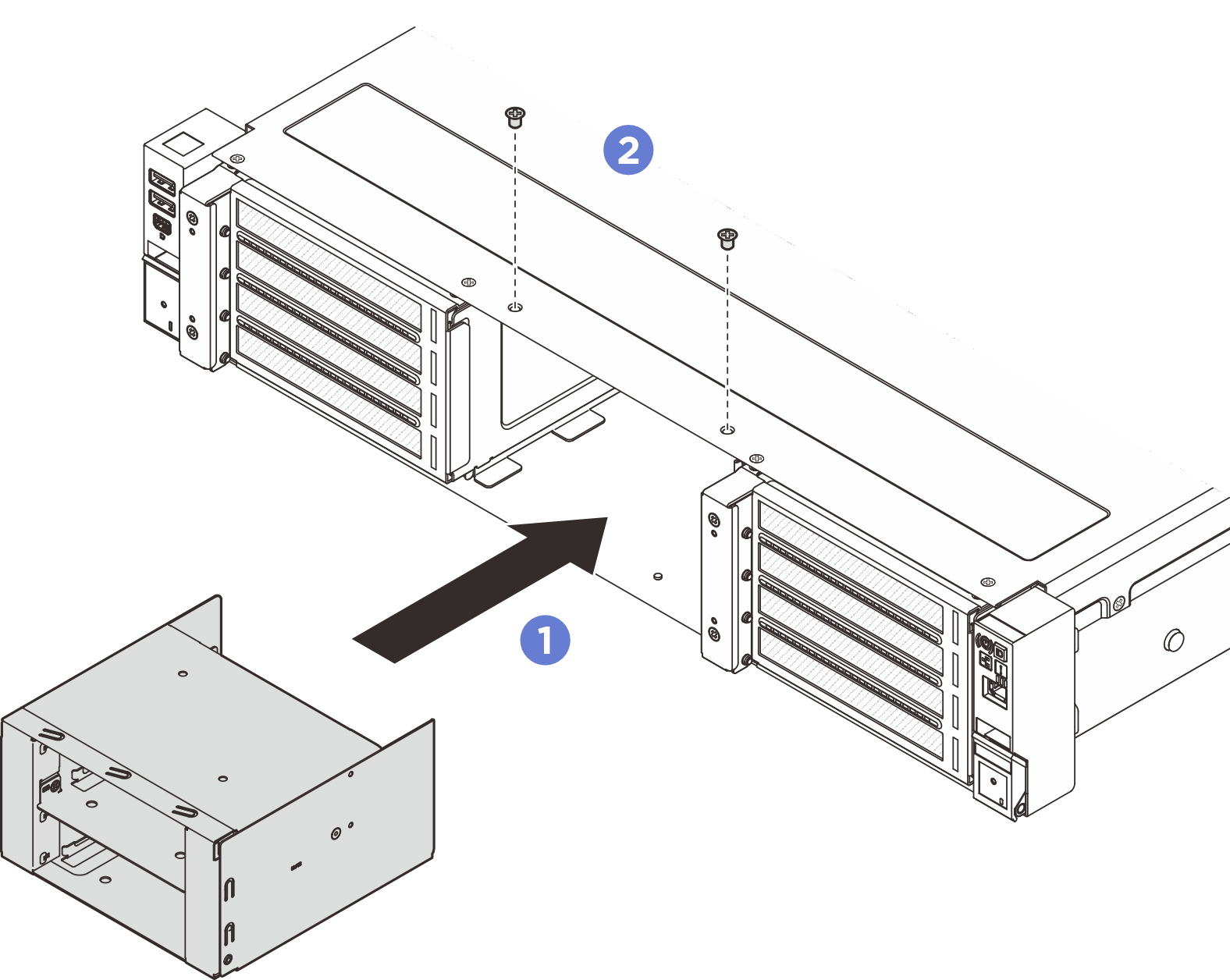

  1. Si procede, instale el compartimiento de la unidad E3.S en el chasis.
    1. Deslice el compartimiento de la unidad E3.S en el chasis.
    2. Apriete dos tornillos para asegurar el compartimiento de la unidad E3.S.
    Figura 1. Instalación del compartimiento de E3.S

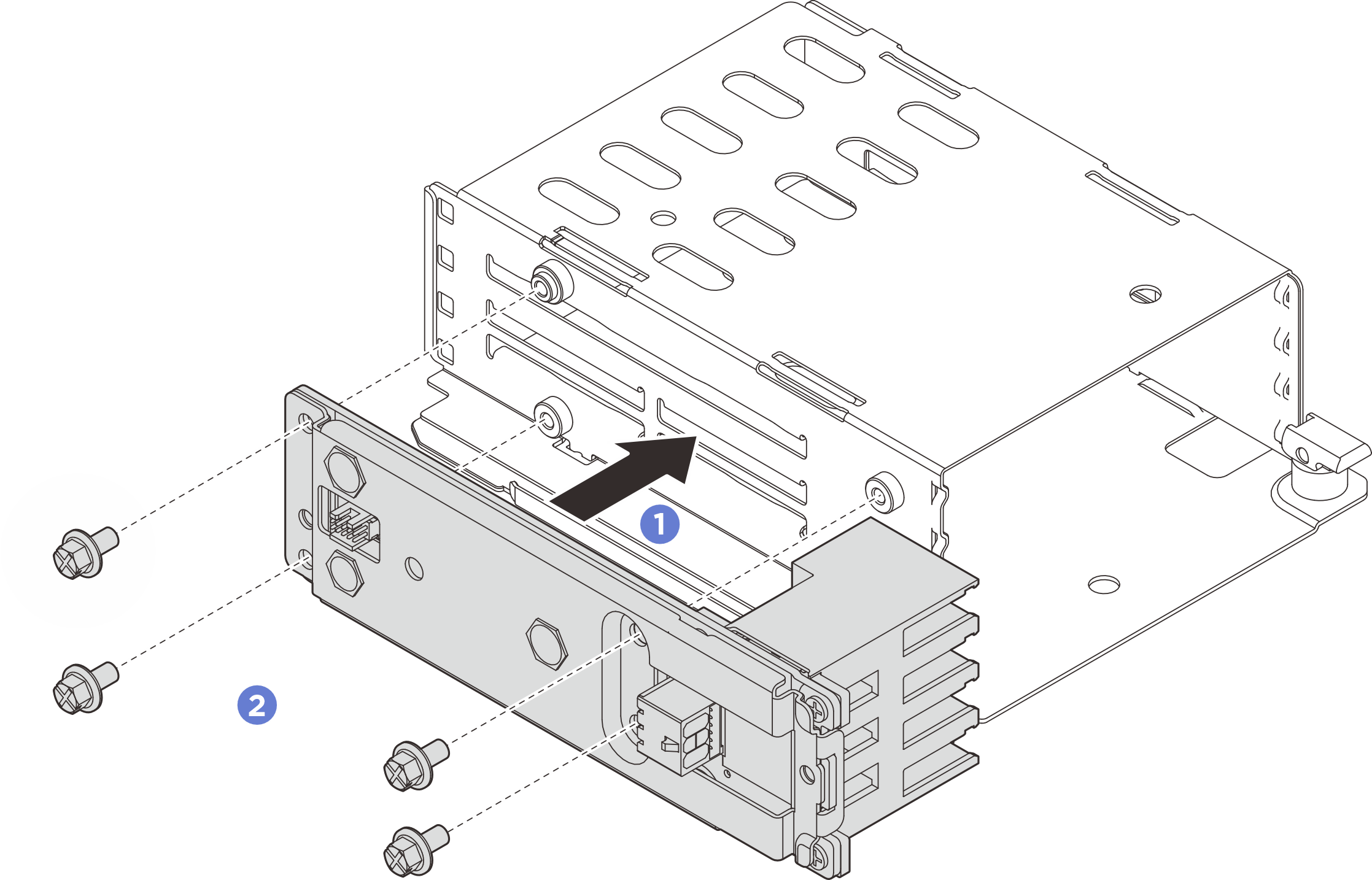

  2. Instale el conjunto de placa posterior en el compartimiento de E3.S 1T.
    1. Instale el conjunto de placa posterior en el compartimiento.
    2. Apriete cuatro tornillos para fijar el conjunto de la placa posterior.
    Figura 2. Instalación del conjunto de placa posterior
    Installing the backplane assembly
  3. Conecte los cables de alimentación y de señal a la placa posterior.

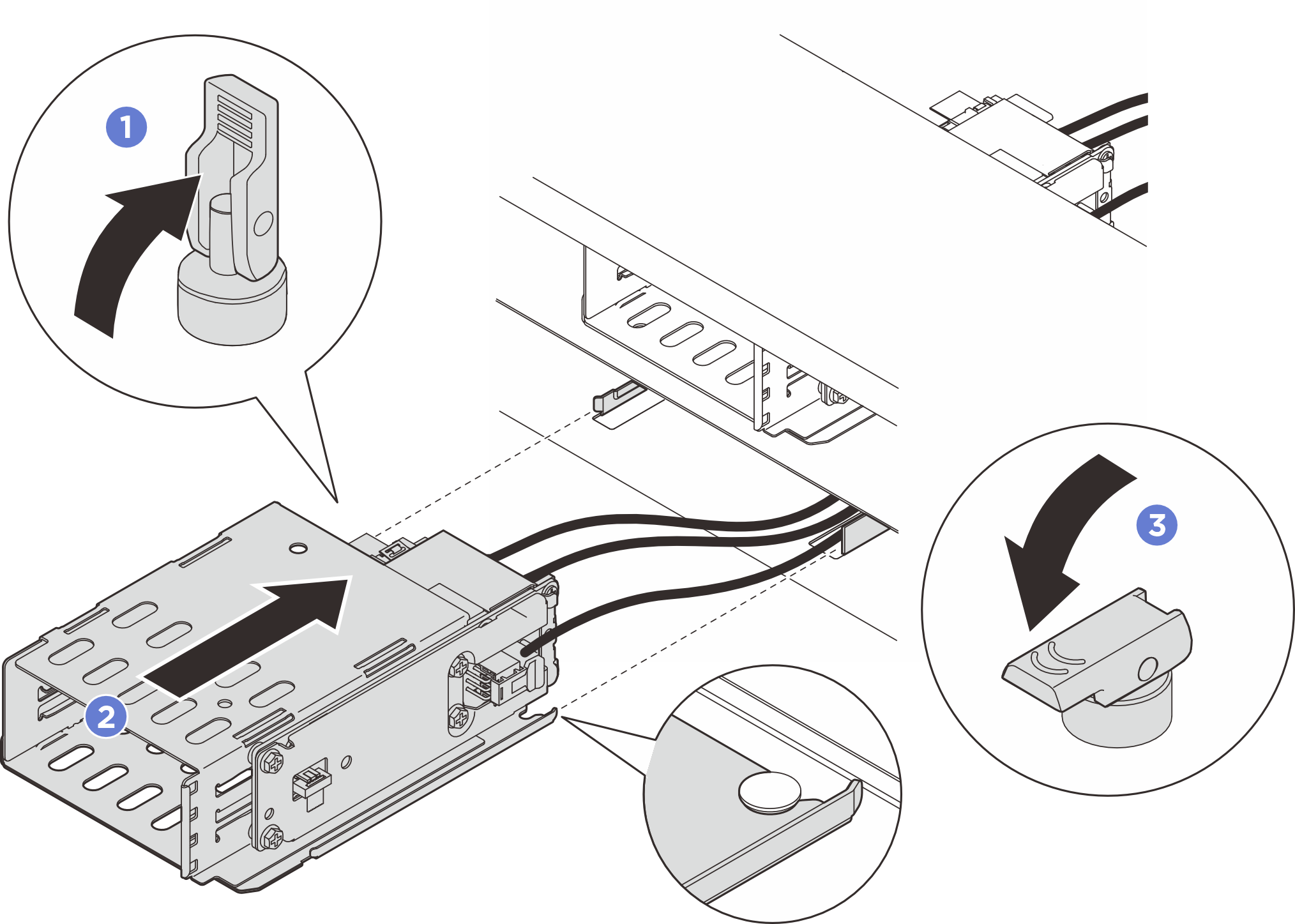

  4. Instale el compartimiento de E3.S 1T.
    1. Asegúrese de que el pestillo esté en la posición de abierto.
    2. Deslice el compartimiento en el chasis hasta que la patilla guía del chasis quede colocada en su lugar.
    3. Presione el pestillo hacia abajo para fijar el compartimiento.
    Figura 3. Instalación del compartimiento de E3.S 1T
    Installing the E3.S 1T cage
  5. Conecte los cables de alimentación y de señal a la placa del procesador. Consulte Disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar las unidades o los rellenos de las unidades y el marco biselado de E3.S. Consulte Instalación de una unidad de intercambio en caliente E3.S.

  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
