Установка отсека для дисков E3.S и объединительной панели

В этом разделе приведены инструкции по установке отсека для дисков E3.S и объединительной панели.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

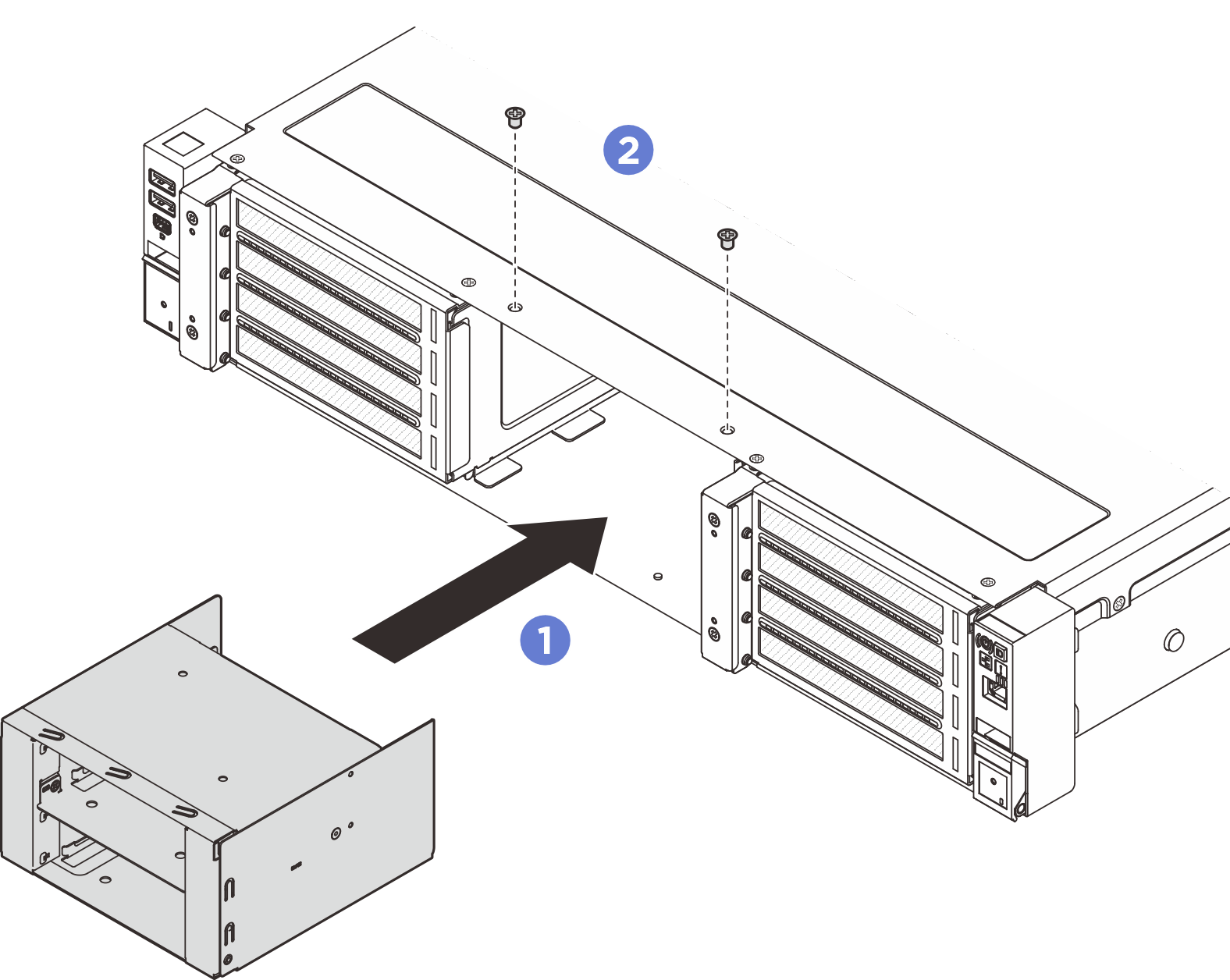

  1. Если применимо, установите отсек для диска E3.S в раму.
    1. Вставьте отсек для диска E3.S в раму.
    2. Зафиксируйте отсек для дисков E3.S двумя винтами.
    Рис. 1. Установка отсека E3.S

  2. Установите блок объединительной панели в отсек E3.S 1T.
    1. Установите блок объединительной панели в отсек.
    2. Зафиксируйте блок объединительной панели четырьмя винтами.
    Рис. 2. Установка блока объединительной панели
    Installing the backplane assembly
  3. Подключите кабели питания и сигнальные кабели к объединительной панели.
  4. Установите отсек E3.S 1T.
    1. Убедитесь, что защелка находится в открытом положении.
    2. Вставьте отсек в раму до тех пор, пока направляющий штырек на раме не встанет на место.
    3. Нажмите на защелку, чтобы зафиксировать отсек.
    Рис. 3. Установка отсека E3.S 1T
    Installing the E3.S 1T cage
  5. Подключите кабель питания и сигнальный кабель к процессорной плате. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Переустановите диски или заглушки дисков и панель E3.S. См. раздел Установка оперативно заменяемого диска E3.S.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.
