Instalar o backplane e a gaiola da unidade E3.S

Siga as instruções desta seção para instalar o backplane e a gaiola da unidade E3.S.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se aplicável, instale a gaiola da unidade E3.S no chassi.
    1. Deslize a gaiola da unidade E3.S para o chassi.
    2. Aperte dois parafusos para prender a gaiola de unidade E3.S.

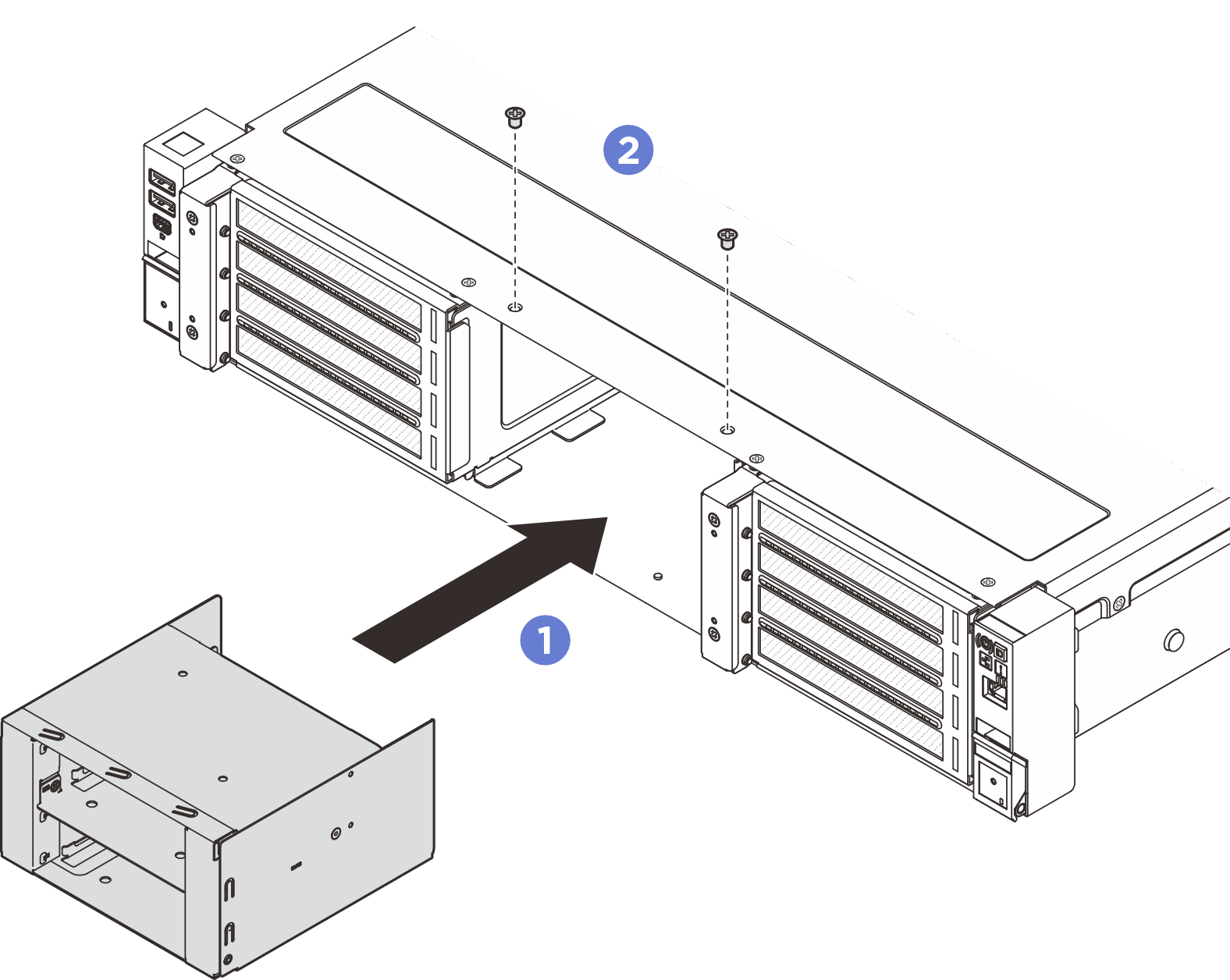

    Figura 1. Instalação da gaiola E3.S

  2. Instale o conjunto de backplane na gaiola E3.S 1T.
    1. Instale o conjunto de backplane na gaiola.
    2. Aperte quatro parafusos para prender o conjunto de backplane.
    Figura 2. Instalação do conjunto de backplane
    Installing the backplane assembly
  3. Conecte os cabos de alimentação e de sinal ao backplane.
  4. Instale a gaiola E3.S 1T.
    1. Verifique se a trava está na posição aberta.
    2. Deslize a gaiola no chassi até que o pino guia do chassi esteja encaixado no lugar.
    3. Pressione a trava para baixo para prender a gaiola.
    Figura 3. Instalação da gaiola E3.S 1T
    Installing the E3.S 1T cage
  5. Conecte os cabos de alimentação e de sinal à placa do processador. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale as unidades ou os preenchimentos da unidade e o painel E3.S. Consulte Instalar uma unidade hot-swap E3.S.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
